3. Розрахунок діаметру штуцерів.

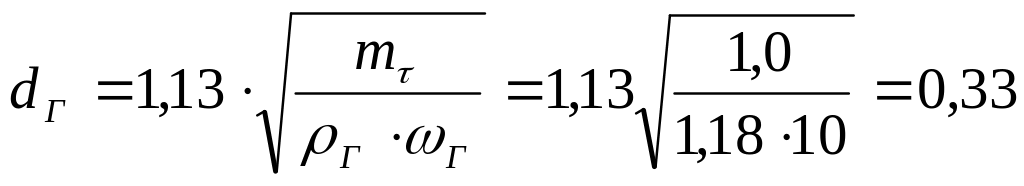

Діаметр штуцеру визначаємо з формули:

Приймаємо штуцері по газу однаковими. За даними [1, с.187] приймаємо швидкість газу у трубопроводі ω_Г = 10 м/с, тоді діаметри штуцерів для введення та виведення газу:

м

Приймаємо стандартний штуцер діаметром 400 мм.

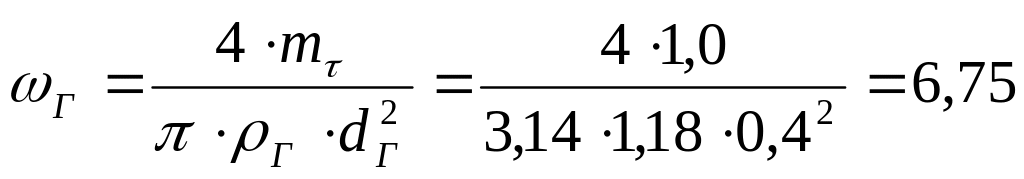

Уточнюємо швидкість:

4 м/с < м/с < 15 м/с

Тобто штуцер обране вірно.

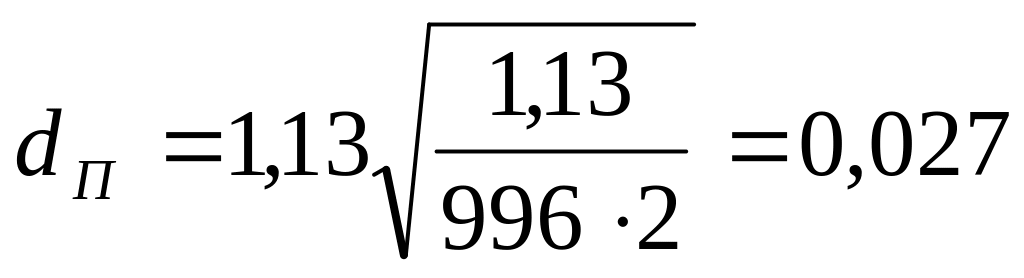

Приймаємо штуцері по рідині однаковими. За даними [1, с.187] приймаємо швидкість рідини у трубопроводі ω_П = 2 м/с, тоді діаметри штуцерів для введення та виведення рідини:

м

Приймаємо стандартний штуцер діаметром 30 мм.

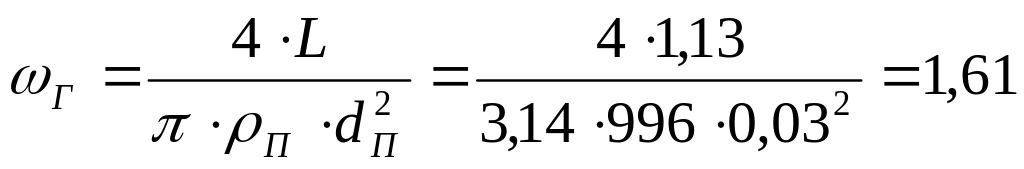

Уточнюємо швидкість:

1,5 м/с < м/с < 3,0 м/с

Тобто штуцер обране вірно.

3.3.4 Розрахунок гідравлічного опору апарату.

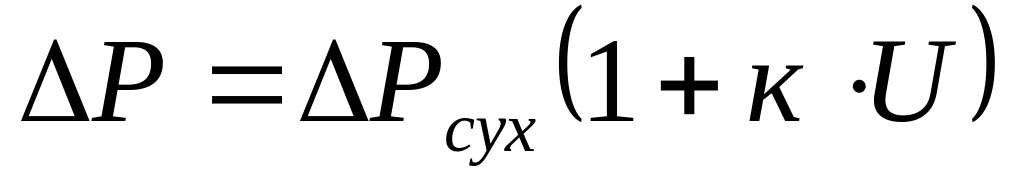

Гідравлічний опор насадки, яка зрошується визначаємо за формулою:

де к – опитний коефіцієнт, к = 0,06 [1, с.609]

U – щільність зрощення, м³/(м² ч),

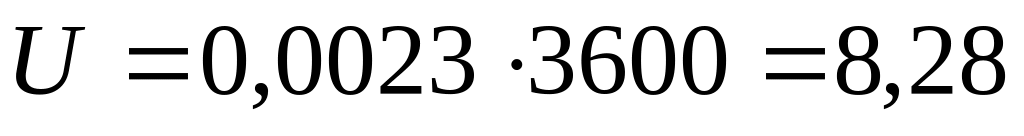

м³/(м² ч).

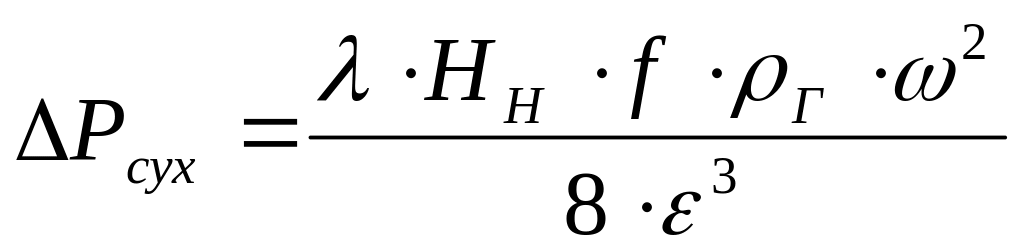

ΔР_сух – гідравлічний опор сухої насадки, Па

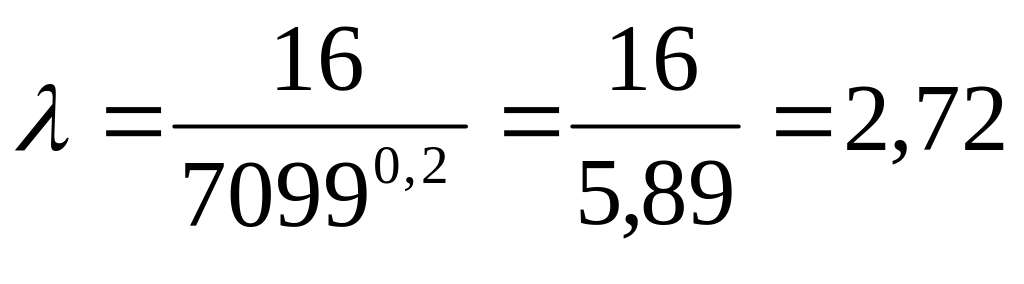

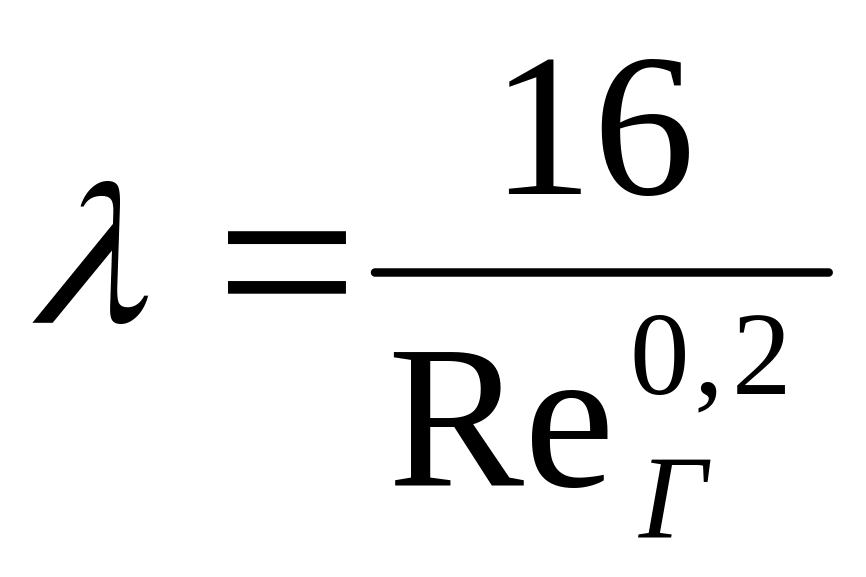

де λ – коефіцієнт опору.

При Re_г = 7099 > 40 [1, с.608]

Па

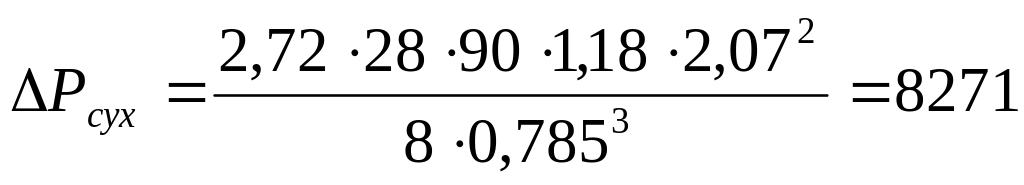

Па
