Қазақстан республикасының білім және ғылым министрлігі
Шәкәрім атындағы Семей мемлекеттік университеті
«Автоматика және электротехника» кафедрасы
«Жалпы электротехника және электроника» пәнінен
тест тапсырмалары
5В071100 - «Геодезия және картография»,
5В071700 - «Жылуэнергетикасы»,
мамандықтары үшін 2 курс студенттеріне (3-кредит) арналған.
Тесті құрастырған – «Автоматика және электротехника» кафедрасының аға оқытушысы Тұрысбекова Б.Ш.
@@@ Тұрақты токтың электр тізбектері
$$$ 1 С
Тұрақты токтағы электрлік тізбек деп нені атаймыз?
А. Резистордан тұратын тізбек;
В. Тұрақты токтың тұтынушыларынан тұратын тізбек;
С. Тұтынышылардан және тұрақты ток көздерінен тұратын тізбек;
D. Тұтынушылардан және синхронды генераторлардан тұратын тізбек;
Е. Тұтынушылардан және синхронды қозғалтқыштардан тұратын тізбек;
$$$ 2 Е
Тұтынушыда электр энергиясы
А. Механикалық энергияға;
В. Жылулық энергияға;
С. Жарық энергиясына;
D. Химиялық энергияға;
Е. Барлық жауап дұрыс.
$$$ 3 С
Электр тогының сипаттамасы
А. Электрондардың тұйық тізбек арқылы қалыптасқан қозғалысы;
В. Атомдар мен молекулалардың қозғалысы;
С. Тізбектегі үздіксіз зарядтар қозғалысы;
D. Қысқыштардағы потенциялдар айырымы;
Е. Электр өрісін айтамыз.

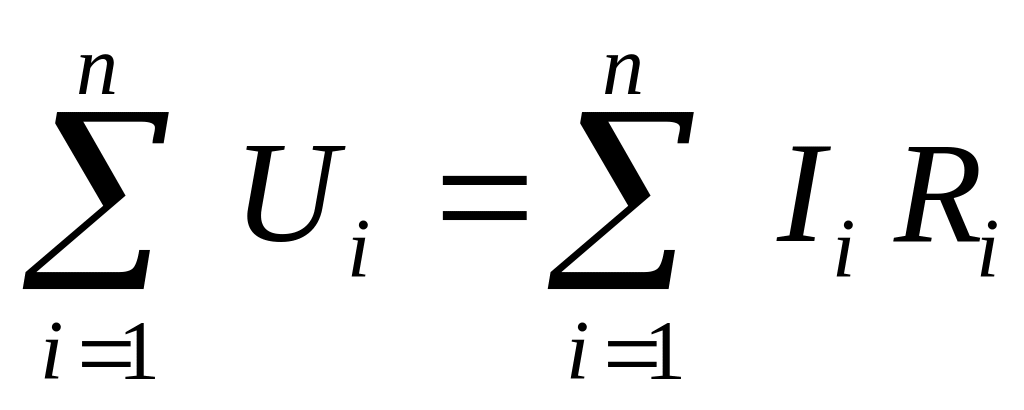

$$$ 4 Е
теңдігі
қандай электр тізбегі үшін жазылған.
А. Параллель қосылған электр тізбегі үшін;
В. Аралас қосылған электр тізбегі үшін;
С. Үшбұрыш қосылған электр тізбегі үшін;
D. Жұлдызша қосылған электр тізбегі үшін;
Е. Тізбектей қосылған электр тізбегі үшін.
$$$ 5 А
теңдігі
қандай электр тізбегі үшін жазылған.
А. Параллель қосылған электр тізбегі үшін;
В. Аралас қосылған электр тізбегі үшін;
С. Үшбұрыш қосылған электр тізбегі үшін;
D. Жұлдызша қосылған электр тізбегі үшін;
Е. Тізбектей қосылған электр тізбегі үшін.
$$$ 6 D
Кернеудің сипаттамасы
А. Электрондардың тұйық тізбек арқылы қалыптасқан қозғалысы;
В. Атомдар мен молекулалардың қозғалысы;
С. Тізбектегі үздіксіз зарядтар қозғалысы;
D. Қысқыштардағы потенциялдар айырымы;
Е. Электр өрісін айтамыз.
$$$ 7 В
Тұрақты токтың электрлік тізбегінің активті элементтері қалай сипатталады
А. Механикалық сипатпен
В. Вольтамперлік сипатпен
С. Сыртқы сипатпен
D. Салт жүріс сипатымен
Е. Ішкі сипатпен
$$$ 8 В
Электр тізбектерінің теориясының топологиялық түсініктеме. Тарамақ дегеніміз
А. Үш немесе одан да көп сымдардың қосылысқан орыны;
В. Өзгеріссіз токтан тұратын тізбектің бөлігі;
С. Жабық ток жолы, тұтынушылармен, сыммен көректендіру көзінен өтетін;
D. Қысқартылған торап аралық;
Е. Қысқартылған контур аралық.
$$$ 9 А
Электр тізбектерінің теориясының топологиялық түсініктемесі. Торап дегеніміз
А. Үш немесе одан да көпсымдардың қосылған орыны;
В. Өзгерісіз токтан тұратын тізбектің бөлігі;
С. Жабық ток жолы, тұтынушылармен, сыммен көректендіру көзінен өтетін;
D. Қысқартылған торап аралық;
Е. Қысқартылған контур аралық.
$$$ 10 С
Электр тізбектерінің теориясының топологиялық түсініктемесі. Контур дегеніміз:
А. Үш немесе одан да көпсымдардың қосылған орыны;
В. Өзгерісіз токтан тұратын тізбектің бөлігі;
С. Тұйық ток жолы, тұтынушылармен, сыммен көректендіру көзінен өтетін;
D. Қысқартылған торап аралық;
Е. Қысқартылған контур аралық.
$$$ 11 А
Тұрақты токтың электр тізбегі үшін Ом заңы
А.
;
В.
;
С.
;
D.
;
Е.
$$$ 12 С
Тұрақты токтың электр тізбегі үшін Кирхгофтың 1-ші заңы:
А. ;
В. ;
С. ;
D. ;
Е.
$$$ 13 С
Тұрақты токтың электр тізбегі үшін Кирхгофтың 2-ші заңы:
А.
;
В. ;
С. ;
D. ;
E.
.
$$$ 14 А
Қуат баланысының көмегімен есептеудің дұрыстығы қалай жүзеге асады?
А.
;
В.
;
С.
;
D.
;
Е.
.
$$$ 15 В
Контурлық ток тізбегіне арналған Кирхгофтың 1-ші және 2-ші заңдары бойынша құрастырылған теңдеудің қайсысында қателік жіберілген?
|
А. E1+E2=R1I1+R5I5+R2I2 В. О= R6I6+R4I4+R2I2+ R5I5 С. E3-E1=R3I3+R4I4-R1I1 D. I3+I6-I4=0, I1+I4-I5=0 Е. I2-I1-I3=0, I5-I6-I2=0
|
$$$ 16 D
Берілген электр тізбегіндегі 1 контурға байланысты Кирхгофтың 2-ші заңы бойынша құрылған қай теңдеу дұрыс?
|
|
$$$ 17 А
Берілген электр тізбегіндегі А түйініне байланысты Кирхгофтың 1-ші заңы бойынша құрылған қай теңдеу дұрыс?
|
|
$$$ 18 А
Екі полюстілік ол:
А. Электр тізбектің бөлігі 1 жұп ерекшелінген қысқыштары бар;
В. Электр тізбектің бөлігі 2 жұп ерекшелінген қысқыштары бар;
С. Электр тізбектің бөлігі 3 жұп ерекшелінген қысқыштары бар;
D. Электр тізбектің бөлігі 4 жұп ерекшелінген қысқыштары бар;
Е. Электр тізбектің бөлігі 5 жұп ерекшелінген қысқыштары бар.
$$$ 19 B
Төрт-полюстiлiк ол:
А. Электр тізбектің бөлігі 1 жұп ерекшелінген қысқыштары бар;
В. Электр тізбектің бөлігі 2 жұп ерекшелінген қысқыштары бар;
С. Электр тізбектің бөлігі 3 жұп ерекшелінген қысқыштары бар;
D. Электр тізбектің бөлігі 4 жұп ерекшелінген қысқыштары бар;
Е. Электр тізбектің бөлігі 5 жұп ерекшелінген қысқыштары бар.
$$$ 20 B
Өздік индукция құбылысы дегеніміз не?
А. Айнымалы токтың басқа контурдағы ЭҚК құбылысы;
В. Айнымалы токтың контурдан өткендегі ЭҚК құбылысы;
С. Артық өткізгіші бар контурдағы ЭҚК құбылысы;
D. Айнымалы кернеу өткендегі контурдағы ЭҚК құбылысы;
Е. Айнымалы кернеудің басқа контурдағы ЭҚК құбылысы.
$$$ 21 Е
Төрт полюстіліктер қандай болуы мүмкін?
А. Активті;
В. Пассивті;
С. Сызықты және сызықты емес;
D. Активті және пассивті;
Е. Сызықты, сызықты емес, активті және пассивті.
$$$ 22 А
Электр энергия басқа энергия түрлеріне қашан түрленеді?
А. Идеалды активті элемент болғанда;
В. Сыйымдылық элеменет болғанда;
С. Индуктивті элемент болғанда;
D. Активті және сыйымдылық элементер болғанда;
Е. Активті және индуктивті элементтер болғанда.
$$$ 23 В
Үшбұрыштың жұлдызшаға және керісінше түрлендіру не үшін қажет?
А. Нәтиженің дәлдігін үлкейту үшін;
В. Тізбектеп және параллель қосу үшін;
С. Есепті жеңілдету үшін;
D. Есептің дәлдігін тексеру үшін;
Е. Көпірлі қосу.
$$$ 24 D
Үшбұрыштың жұлдызшаға және керісінше түрлендіруде ұстанатын шарттылықтар қандай?
А. Тармақтар өзгермеуі қажет;
В. Контурдағы түйіндер өзгермеуі керек;
С. Ешқандай шарттылықтың қажетті жоқ;
D. Керенеулердің түсуі мен токтардың таралу бағыттары өзгермеуі қажет;
Е. А, В және С жауаптары дұрыс.
$$$ 25 С
Кирхгоф заңдарын қолдану әдісіне байланысты Кирхгофтың 1-ші заңы бойынша құрылған қай теңдеу дұрыс?
|
|
$$$ 26 В
Электр тізбегінің тораптық потенциал әдісі көмегімен есептеу қашан қолданылады?
А. Күрделі тізбектің 1-ші тармақтағы токты анықтау үшін;
В. Тізбекте екі торап бар немесе тізбекті екі торапқа келтіру үшін;
С. Тізбекті электр энергиясы көздері көп болғанда;
D. Кирхгоф заңдары көмегімен электр тізбегін есептеу қиындатылған;
Е. Қабаттасу әдісімен есептеу қиындатылған.
$$$ 27 А

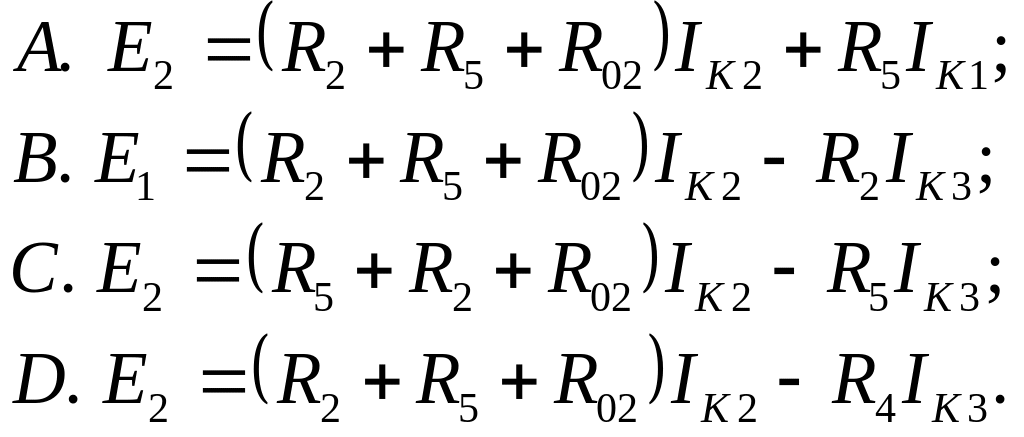

Кирхгоф заңдарын қолдану әдісіне байланысты Кирхгофтың 2-ші заңы бойынша Е1 ЭҚК үшін құрылған қай теңдеу дұрыс?
|
|
$$$ 28 D
Кирхгоф заңдарын қолдану әдісіне байланысты Кирхгофтың 2-ші заңы бойынша Е2 ЭҚК үшін құрылған қай теңдеу дұрыс?
|
|
$$$ 29 В
Тұрақты ток электр тізбегінің пассивті элементтерін қалай сипаттайды?
А. Механикалық сипатымен;
В. Вольтамперлік сипатымен;
С. Сыртқы сипатымен;
D. Динамикалық сипатымен;
Е. Амплитуда жиілік сипатымен.
$$$ 30 C
Берілген электр тізбегіндегі 2 контурға байланысты Кирхгофтың 2-ші заңы бойынша құрылған қай теңдеу дұрыс?
|
|
$$$ 31 B
Берілген электр тізбегіндегі D түйініне байланысты Кирхгофтың 1-ші заңы бойынша құрылған қай теңдеу дұрыс?
|
|
$$$ 32 D
Күрделі электр тізбектерін Кирхгоф заңдарын қолдану тәсілін қолдану арқылы шешуде ұстанатын басты қағидалар.
А. Барлық ЭҚК мәндері мен бағыттарын білу керек;
В. Құрылатын теңдеулер саны белгісіз токтардың сандарына тең болуы керек;
С. Кирхгофтың 1-ші заңы бойынша құрылатын теңдеулер саны тізбек түйіндері санынан бірге кем болуы керек;
D. Барлық жауап дұрыс.
$$$ 33 А
Сызықты емес кедергі деп қандай кедергіні айтамыз?
А. Электр кедергісі өтетін токқа тәуелді;
В. Электр кедергісі өтетін токқа тәуелсіз болса;
С. Тұйық ток жолы, тұтынушылармен, сыммен көректендіру көзінен өтетін;
D. Жабық ток жолы, тұтынушылармен, сыммен көректендіру көзінен өтетін;
Е. Қысқартылған контур аралық кедергі.
$$$ 34 B
Аралас
электр тізбегінде
,
;
;
тең кездегі тізбектегі жалпы
ток нешеге тең?
|
А. I=3 А; В. I=4 А; С. I=6 А; D. I=3,5 А; Е. I=5 А.
|
$$$ 35 В
Тізбектен неше жұп қысқышты 4-полюстілікке бөледі?
А. 1 жұп;
В. 2 жұп;
С. 3 жұп;
D. 4 жұп;
Е. 5 жұп.
$$$ 36 А
Тізбектің учаскесі үшін Ом заңы теңдеуі?
А.
;
В.
;
С.
;
D.
;
Е. С және D жауаптары дұрыс.
$$$ 37 D
Бір түйін теңдеуі үшін Кирхгоф І заңы теңдеуі?
А. ;
В. ;
С. ;
D.
;
Е. С және D жауаптары дұрыс.
$$$ 38 А
Эквивалентті генератор әдісін қашан қолданады?
А. Күрделі тізбектің 1 тармағындағы токты анықтағанда;
В. Барлық тізбектің екі торабы бар немесе тізбекті екі торапқа әкелгенде;
С. Тізбекте электр энергия көзі өте көп болса;
D. Кирхгоф заңдарының көмегімен электр тізбек есебі шешілмесе;
Е. Тізбектің барлық тармақтарында токты анықтағанда.
$$$ 39 D
Токтың оң бағытына не қабылданады?
А. Оң қол ережесі;
В. Сол қол ережесі;
С. Оң зарядтарға сыртқы күштердің әсерінің бағыты;
D. Электронның бағытталған қозғалысы;
Е. Тесіктердің бағытталған қозғалысы.
$$$ 40 E
Аралас электр тізбегінде , ; ; тең кездегі тізбектегі I2 ток нешеге тең?
|
А. I2 =3 А; В. I2 = 4 А; С. I2 = 6 А; D. I2 = 3,5 А; Е. I2 = 1,3 А.
|
$$$ 41 С
Қандай жұмыс тәртібін қысқа тұйықталу деп атаймыз?
А. Ішкі тізбек кедергісінің нольге тең болғандағы;
В. Барлық тізбек кедергісінің нольге тең болғандағы;
С. Сыртқы тізбек кедергісінің нольге тең болғандағы;
D. Барлық жауап дұрыс;
Е. А және В жауаптары дұрыс.
$$$ 42 В
R0=0 тең болғандағы энергия көзінің қысқыштарындағы кернеу неге тең?
А.
;
В.
;
С.
;
D.
;
Е.
.
$$$ 43 С
ЭҚК он бағытына не қабылданады?
А. Оң қол ережесі;
В. Сол қол ережесі;
С. Оң зарядтағы сыртқы күштердің әсерінің бағыты;
D. Электронның бағытталған қозғалысы;
Е. Тізбектердің бағыттталған қозғалысы.
$$$ 44 А
Паралель жалғанған қабылдағыштарда токтар қалай таралады?
А. Кедергіге кері пропорционал;
В. Кедергіге тең;
С. Кедергіге тәуелді емес;
D. Кедергіге тәуелді;
E. Кедергіге тура пропорционал.
$$$ 45 В
Кернеудің он бағытына не қабылданады?
А. Оң қол ережесі;
В. Сол қол ережесі;
С. Оң зарядтағы сыртқы күштердің әсерінің бағыты;
D. Электронның бағытталған қозғалысы;
Е. Тесіктердің бағыттталған қозғалысы.
$$$ 46 E
Екi-полюстік қандай болады?
А. Активтi;
В. Пассивтi;
С. Сызықты және сызықты емес;
D. Активтi және пассивтi;
Е. Сызықты, сызықты емес, активтi және пассивтi.
$$$ 47 B
Активтi 2- полюстiк деген не?
А. ЭҚК жоқ 2-полюстiк;
В. ЭҚК бар 2- полюстiк; С. 2- полюстiң барлық элементi сызықты;
D. 2- полюстiê, құрамында жоқ дегенде 1 сызықты емес элементi бар;
Е. 2- полюстiң барлық элементi пассивті.
$$$ 48 Е
Бір ЭҚК бар тізбектей қосылған тізбек үшін қандай формула қолданамыз?
А. ;
В. ;
С. ;
D. ;
E.
.
$$$ 49 A
Пассивтi 2- полюстiк деген не?
А. ЭҚК жоқ 2-полюстiк;
В. ЭҚК бар 2-полюстiк; С. 2- полюстiң барлық элементi сызықты;
D. 2- полюстi, құрамында жоқ дегенде 1 сызықты емес элементi бар;
Е. 2- полюстiң барлық элементi сызықты емес.
$$$ 50 C
Сызықты 2- полюстiк деген не?
А. ЭҚК жоқ 2-полюстiк;
В. ЭҚК бар 2-полюстiк; С. 2- полюстiң барлық элементi сызықты;
D. 2- полюстi, құрамында жоқ дегенде 1 сызықты емес элементi бар;
Е. 2- полюстiң барлық элементi пассивті.
$$$ 51 D
Сызықты емес 2- полюстiк деп нені атайды?
А. Эқк жоқ 2-полюстiк;
В. ЭҚК бар 2- полюстiк; С. 2- полюстiң барлық элементi сызықты;
D. 2- полюстi, құрамында жоқ дегенде 1 сызықты емес элементi бар;
Е. 2- полюстiң барлық элементi пассивті.
$$$ 52 С
Тұрақты ток электр тiзбегiнiң негiзгi заңдарының қайсысында қателiк жiберiлген?
А. ;
В.
С.
.
D. ;
E. .
$$$ 53 B
Активтi 4- полюстi деген не?
А. Эқк жоқ 4-полюстi;
В. ЭҚК бар 4- полюстi; С. 4- полюстiң барлық элементi сызықты;
D. 4- полюстi, құрамында 1 сызықты емес элемент бар;
Е. 4- полюстiң барлық элементi сызықты емес.
$$$ 54 C
Сызықты 4- полюстi ол:
А. ЭҚК жоқ 4-полюстi;
В. ЭҚК бар 4- полюстi; С. 4- полюстiң барлық элементi сызықты;
D. 4- полюстi, құрамында 1 сызықты емес элемент бар;
Е. 4- полюстiң барлық элементi сызықты емес.
$$$ 55 B
Тізбектен неше жұп қысқышты 4-полюстілікке бөледі?
A. 3 жұп;
B. 2 жұп;
C. 5 жұп;
D. 4 жұп;
E. 1 жұп.
$$$ 56 D
Сызықты емес 4- полюстi ол:
А. Эқк жоқ 4-полюстi;
В. ЭҚК бар 4- полюстi; С. 4- полюстiң барлық элементi сызықты;
D. 4- полюстi, құрамында 1 сызықты емес элемент бар;
Е. 4- полюстiң барлық элементi пассивті.
$$$ 57 A
Ток көзiнiң шартты белгiлерi:
А.
В
С
D
E
$$$ 58 D
Электр тізбектерінің теориясының топологиялық түсініктеме. Контур дегеніміз:
А. Қысқартылған торап аралық;
В. Өзгеріссіз тоқтан тұратын тізбектің бөлігі;
С. Үш немесе одан да көп сымдардың қосылған орны;
D. Жабық тоқ жолы, тұтынушылармен, сыммен, қоректену көзімен өтетін;
Е. Қысқартылған контур аралық.
$$$ 59 B
ЭҚК көзiнiң шартты белгiлерi:
А В. С D E
$$$ 60 В
Өлшем бiрлiгiнiң қайñысы дұрыс емес?
А. В - Тл (тесла);
В. Ф - генри;
С. W - джоуль;
D. Н - ампер/метр;
E.С - фарада.
$$$ 61 D
Амперметрдiң шартты белгiлерi:
А В С D. E
$$$ 62 C
Вольтметрдiң шартты белгiлерi:
А В С. D E
$$$ 63 А
Сызықсыз электр тiзбектердiң талдауын қандай әдіс қолданылады дұрыс жауапты көрсетіңіз:
А. Графикалық әдiс.
В. Түрлендiру әдiсi;
С. Тораптық кернеу әдiсi;
D. Қабаттасу әдіс;
E. Генератор әдісі.
$$$ 64 E
Ваттметрдiң шартты белгiлерi:
А В С D E.
$$$ 65 B
Кедергiнiң мөлшерiне тәуелдi электр тiзбек әр түрлi режимде жұмыс iстеу мұмкiн. Дұрыс емес жауапты табыныз.
А. Номиналды режим;
В. Келсiмсiз режим.
С. Салт жүрiс режимi;
D. Қысқа тұйыкталу режим;
Е. Келсiмдi режим.
$$$ 66 E
Тұрақты ток электр тiзбегiнiң негiзгi заңдарының қайсысында қателiк жiберiлген?
А. ;
В. ;
С. ;
D. ;
E. .
$$$ 67 C
Суретте ЭҚК және токтың реалды және идеалды сыртқы сипатамасы берiлген. Осылардың қайсысы идеалды тік көзiнiң сыртқы сипатамасы болып табылады?
А. |
В. |
С. |
D. |
E |
А |
Б |
В |
Г |
Г, А |
$$$ 68 В
Ток қандай түрде өзгеруі мүмкін емес?
А. Шама бойынша;
В. Жылдамдылық бойынша;
С. Бағыты, шама және уақыт бойынша;
D. Уақыт бойынша;
Е. Бағытымен шама бойынша.
$$$ 69 А
Суретте ЭҚК және токтың реалды және идеалды сыртқы сипатамасы берiлген. Осылардың қайсысы идеалды ЭҚК көзiнiң сыртқы сипатамасы болып табылады?
А |
В |
С |
D |
E |
А |
Б |
В |
Г |
Б, Г |
$$$ 70 B
Қай қатынаста энергия көздерiнiң iшкi кедергiсi, егер сыртқы сипатамасы суретте көрсетiлген? Дұрыс жауапты табыңыз.
|
А. rА=rБ=rВ; В. rАrБrВ; С. rАrБrВ; D. rАrБ>rВ; E. rА>rБrВ;
|
$$$ 71 A
Электр тiзбектiң қандай элементтері сызықты емес деп аталады? Дұрыс жауапты табыңыз.
А. Тізбек кедергісі одан өтетін токқа тәуелді болса;
В. Тізбек кедергісі одан өтетін токқа тәуелсіз болса;
С. Кедергiлерi ток пен кернеудiң бағытымен мағынасынан тәуелсіз;
D. Кедергiлерi ток бағытынан тәуелсіз;
E. Кедергiлерi кернеу бағытынан тәуелсiз.
$$$ 72 А
Қысқа тұйықталу тоғы формуласын немес энергия көзі тізбегіндегі ең үлкен ток мөлшері?
А.
;
В. ;
С.
;
D.
;
E.
.
$$$ 73 D
Өлшем бірлігінің қайсысы дұрыс емес?
А В - Тл (тесла);
В Н - ампер/метр;
С W - джоуль;
D. Ф - генри;
E. С-фарада.
$$$ 74 C
Суретте сызықсыз элеметтердiң ВАС (вольтамперлiк сипатамасы) көрсетiлген. Ұсынылған сұлбалардың қайсысы графикке сәйкес келедi?
|
|
|
С
|
В
|
D Дұрыс жауап жоқ |
E A, B |
|
А
$$$ 75 В
