ТЕОРИЯ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ (ТАУ)
Курс лекций для студентов заочного обучения
Литература
Теория автоматического управления. Учеб. для вузов по спец. "Автоматика и телемеханика". В 2-х ч./ Н.А. Бабаков, А.А. Воронов и др.: Под ред. А.А. Воронова. - 2-е изд., перераб. и доп. - М.: Высш. шк., 1986. - 367с., ил.
Егоров К.В. Основы теории автоматического регулирования, учебное пособие для вузов, изд. 2-е, перераб. и доп., - М.: "Энергия", 1967. - 648с., ил.
Куропаткин П.В. Теория автоматического управления. Учеб. пособие для электротехн. спец. вузов. - М.: "Высшая школа", 1973. - 528с., ил.
1. Принципы управления
1.1. Общие понятия
Теория автоматического управления (ТАУ) появилась во второй половине 19 века сначала как теория регулирования. Широкое применение паровых машин вызвало потребность в регуляторах, то есть в специальных устройствах, поддерживающих устойчивый режим работы паровой машины. Это дало начало научным исследованиям в области управления техническими объектами. Оказалось, что результаты и выводы данной теории могут быть применимы к управлению объектами различной природы с различными принципами действия. В настоящее время сфера ее влияния расширилась на анализ динамики таких систем, как экономические, социальные и т.п. Поэтому прежнее название «Теория автоматического регулирования» заменено на более широкое — “Теория автоматического управления”.
Управление каким-либо объектом (объект управления будем обозначать ОУ) есть воздействие на него в целях достижения требуемых состояний или процессов. В качестве ОУ может служить самолет, станок, электродвигатель и т.п.
Управление объектом с помощью технических средств без участия человека называется автоматическим управлением.
Совокупность ОУ и средств автоматического управления называется системой автоматического управления (САУ).
Основной задачей автоматического управления является поддержание определенного закона изменения одной или нескольких физических величин, характеризующих процессы, протекающие в ОУ, без непосредственного участия человека. Эти величины называются управляемыми величинами. Если в качестве ОУ рассматривается хлебопекарная печь, то управляемой величиной будет температура, которая должна изменяться по заданной программе в соответствии с требованиями технологического процесса.
Любую САУ можно представить в виде функциональной схемы, элементы которой называются функциональными звеньями. Эти звенья изображаются прямоугольниками, в которых записывается функция преобразования входной величины в выходную (рис.1). Эти величины могут иметь одинаковую или различную природу, например, входное и выходное электрическое напряжение, или электрическое напряжение на входе и скорость механического перемещения на выходе и т.п.
Здесь
— входное (управляющее) воздействие;
— выходная (управляемая) величина.
Величина
,
подаваемая на второй вход звена,
называется возмущением. Она отражает
влияние на выходную величину
изменений окружающей среды, нагрузки
и т.п.
В общем случае функциональное звено может иметь несколько входов и выходов (рис.2).
Здесь
— входные (управляющие) воздействия;
— возмущающие воздействия;
— выходные величины.
Принцип работы функциональных звеньев может быть различным, поэтому функциональная схема не дает представление о принципе действия конкретной САУ, а показывает лишь пути прохождения и способы обработки и преобразования сигналов.

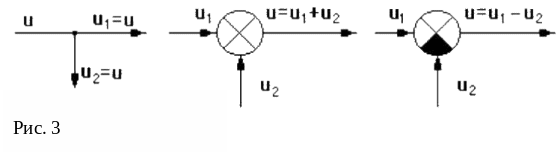

Сигнал — это информационное понятие, соответствующее на принципиальной схеме физическим величинам. Пути его прохождения указываются направленными отрезками (рис.3).
Точки разветвления сигнала называются узлами. Сигнал определяется лишь формой изменения физической величины, он не имеет ни массы, ни энергии, поэтому в узлах он не делится, и по всем путям от узла идут одинаковые сигналы, равные сигналу, входящему в узел. Суммирование сигналов осуществляется в сумматоре, вычитание - в сравнивающем устройстве.
Простейшая функциональная схема САУ приведена на рисунке 4.
Здесь ЗУ — задающее устройство; УУ — управляющее устройство; ОУ — объект управления.
[В качестве примера: микрофон — УЗЧ — динамик.
Соответствие сигналов и физических величин:
—
напряжение на выходе микрофона;
— напряжение на выходе усилителя;
— звуковое давление;
— температура среды.]
