Тема 5. Прямой поперечный изгиб
Литература: [1, гл. 7], [2, гл. 3 и 10].
Определение прямого поперечного изгиба. Поперечная сила и изгибающий момент, их эпюры. Дифференциальные зависимости между внутренними усилиями и интенсивностью нагрузки.
Нормальные напряжения при чистом изгибе. Нормальные и касательные напряжения при поперечном изгибе. Центр изгиба тонкостенных поперечных сечений. Условия прочности и рациональные формы сечений балок.
Дифференциальное уравнение изогнутой оси балок и его интегрирование для определения перемещений. Метод начальных параметров для перемещений. Условие жёсткости балок.
Потенциальная энергия упругой деформации при изгибе балок. Теорема Кастилиано, метод Мора и правило Верещагина для определения перемещений в балках. Коэффициенты жёсткости и податливости.
Указание к изучению. Эта тема является самой большой и самой сложной темой курса.
Брус, работающий на изгиб, называется балкой. Балки могут иметь различные поперечные сечения. Внешняя нагрузка может быть задана в виде сосредоточенных сил, распределённой нагрузки и в виде пары сил (это сосредоточенные моменты). Если нагрузка действует в одной из двух главных плоскостей инерции сечения балки, то происходит её изгибание, которое называют плоским (или прямым) изгибом. Очевидно, что плоскость, в которой действует нагрузка (называется она силовой плоскостью), перпендикулярна поперечному сечению, а силовая линия в сечении лежит на одной из двух главных осей инерции сечения.
При плоском изгибе в поперечных сечениях
возникают только поперечные силы
и изгибающие моменты
,
– это внутренние усилия при изгибе. Их
значения вычисляют методом сечений.
Необходимо помнить, что поперечная сила
в данном сечении равна алгебраической
сумме проекций сил, расположенных только
по одну сторону от рассматриваемого
сечения, а изгибающий момент в данном
сечении равен алгебраической сумме
моментов сил, расположенных только с
одной стороны от сечения, относительно
центральной оси поперечного сечения.
Следует отметить, что можно учитывать
как только одни правые, так и только
одни левые силы в зависимости от того,
с какой стороны проще получить выражения
и
.
Если в поперечных сечениях возникают только изгибающие моменты, то изгиб называют чистым. Если изгибающий момент и поперечная сила не равны нулю, то такой изгиб считается поперечным.
Надо помнить, что при плоском чистом
изгибе в поперечных сечениях балки
возникают только нормальные напряжения,
а при прямом поперечном изгибе кроме
нормальных появляются еще касательные
напряжения, которые существенно влияют
на прочность балки в том случае, если
(это короткие балки), где
– длина балки,
– поперечный размер балки в направлении
силовой оси сечения. Если указанное
соотношение не выполняется, то влияние
касательных напряжений на прочность
балки примерно на порядок меньше влияния
нормальных напряжений. С учётом значений
запасов прочности, применяемых при
расчётах, таким влиянием можно пренебречь.
При изучении закономерности распределения нормальных напряжений необходимо обратить внимание на их неравномерность в направлении силовой линии сечения. С учетом этого целесообразно найти путь снижения расхода материала балки при одинаковой ее прочности принятием более рациональной формы: вытянуть сечение вдоль силовой линии, запроектировать соответствующее отверстие, использовать форму двутавра и др.
Следует обратить внимание на то, что в формуле для определения касательных напряжений используют статический момент части площади, лежащей выше или ниже линии, параллельной центральной оси и проходящий через точку, в которой определяется напряжение, а момент инерции относительно центральной оси вычисляют для всего сечения.

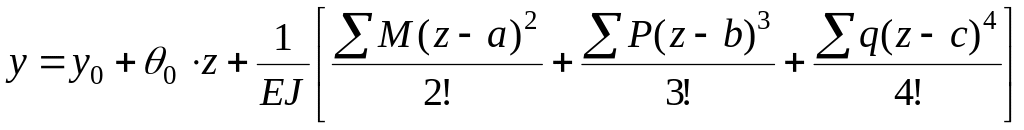

Перемещения в балке определяют с помощью универсального метода интегрирования дифференциального уравнения упругой линии (изогнутой оси балки), который известен как метод начальных параметров. Общий вид универсального уравнения изогнутой оси бруса имеет вид
,
где
и
– прогиб и угол поворота сечения
соответственно в начале системы
координат, обычно размещаемом на конце
балки;
,
– расстояния от начала системы координат
до сечений балки, в которых расположены
соответственно внешние пары сил и
сосредоточенные силы;
– расстояние от начала системы координат
до сечения балки, в котором начинается
равномерно распределённая нагрузка
при движении от начала системы координат
в сторону сечения.
