8. Арматурные изделия (сетки, каркасы, канаты, пучки)

Для армирования железобетонных конструкций принимают арма­турные изделия в виде сварных сеток и каркасов, изготовляемых в ар­матурных цехах заводов железобетонных изделий, оснащенных обору­дованием для правки, резки, гнутья, вытяжки и сварки арматуры.

Сварные рулонные и плоские сетки для армирования плит изготов­ляют из обыкновенной арматурной (холоднотянутой) проволоки диамет­ром 3—5 мм и из горячекатаной стали класса A-III диаметром 6—10 мм (рис. 2.13). В массивных конструкциях применяют также плоские свар­ные сетки, изготовляемые из стержней диаметром более 10 мм. В ру­лонных сетках диаметр продольных стержней не должен превышать 5 мм. В местах пересечений все стержни сеток соединяются контактной точечной электросваркой.

Для армирования линейных элементов (балок, колонн) применяют пространственные каркасы, образуемые плоскими сетками типа «лесен­ка» (рис. 2.14, а, б, в) из продольных и поперечных стержней

Продольные стержни располагают в таких сетках либо с одной сто­роны (рис. 2.14, г, ж, и), либо с двух сторон (рис. 2.14, д, з), в один (рис. 2.14, г, д) или в два ряда (рис. 2.14, ж, з, и) по высоте. При одно­стороннем расположении продольные стержни можно устанавливать вплотную друг к другу, скрепив их сваркой (рис. 2.14, в, и). Для умень­шения ширины балок две плоские сетки можно объединять дуговой свар­кой в одну (рис. 2.14, е). Плоские сетки объединяют для удобства транс­портирования и монтажа в пространственные каркасы (2.14, к).

Стальные арматурные канаты получают из высокопрочной холоднотянутой проволоки с гладкой поверхностью путем ее свивки или объединения в пучки или пакеты параллельно уложенных проволок.

Обычно под арматурными канатами подразумевают витые канаты однократной или многократной свивки, о чем уже упоминалось.

Наибольшее распространение в отечественной и мировой практике получили семиироволочные арматурные канаты однократной свивки, которые изготавливают путем свивки по спирали проволоки диаметром 1,5—5 мм вокруг центральной прямолинейной проволоки, а затем подвергают низкотемпературному отпуску или стабилизации.

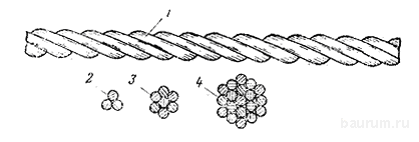

Рис.1. Арматурные канаты. 1 - вид сбоку; 2-4 - сечения 3-х, 7-ми и 19-ти проволочных канатов

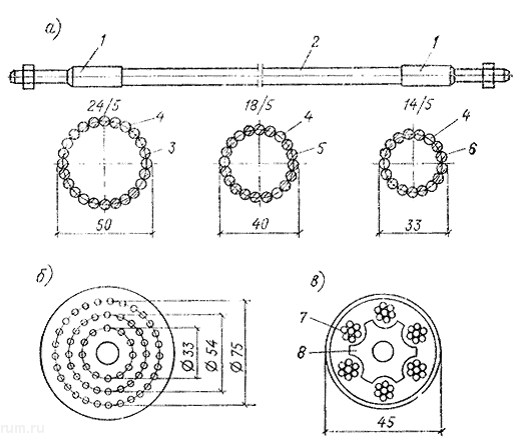

Рис. 2. Арматурные пучки. а — однорядные; б — многорядные; в — с применением 7-ми проволочных канатов; 1 — анкер; 2 — вид сбоку; 3, 5, 6 — сечения 14-, 18- и 24-проволочных пучков; 4 — коротыш; 7 — канат; 8 — распределительная звездочка.

9. Сварные соединения арматуры. Стыки без сварки

Бессварочные соединения стержней следует производить:

• стыковые - внахлестку или обжимными гильзами и винтовыми муфтами с обеспечением равнопрочности стыка;

• крестообразные - вязкой отожженной проволокой. Допускается применение специальных соединительных элементов (пластмассовых и проволочных фиксаторов).

Стыки арматуры внахлестку (без сварки). Арматурные стержни классов A-I, А-II и А-III допускается соединять внахлестку с перепуском концов на 20—50 диаметров без сварки в тех местах железобетонных элементов, где прочность арматуры используется не полностью. Однако такой вид соединения арматуры вследствие излишнего расхода стали и несовершенства конструкции стыка применять не рекомендуется.
