Параметр
ЯВА-350
моделей 354/04, 354/06,
360/00 и Ява-250 353/04
Ява-250
моделей 559/02,
559/04, 559/07
Диаметр
поршневого
пальца
группа I
группа
II
рем
рем
Диаметр
отверстия в
бобышках поршня
группа
X
группа Y
Диаметр
отверстия во
втулке шатуна
15(-0.0025)
15(-0.0025
-0.0050)
15.05
15.10
15(-0.0055
-0.0080)
15(-0.0030 -0.0055)
15(+0.027
+0.016)
18(-0.0025)
18(-0.0025
-0.0050)
18.05
18.10
18(-0.0055
-0.0080)
18(-0.0030 -0.0055)
18(+0.027
+0.016)
Втулка
верхней головки шатуна является
подшипником для поршневого пальца. Она
изготовлена из
бронзы; для смазки
поршневого пальца в ней имеется два
отверстия или паз.
Запрессовать
втулку можно при помощи приспособления
так, как показано на рис. 22.
Рис.
22. Замена втулки:
1
- новая втулка; 2 - направляющая; 3 - старая
втулка; 4 - опорная втулка
Кажущаяся
простота и легкость развертывания
втулки обманчивы. На самом же деле это
очень
ответственная операция, она
требует определенного опыта. Поэтому
рекомендуется проводить ее
только
опытным мотоциклистам, имеющим слесарные
навыки.
Втулку
верхней головки шатуна можно изготовить
из оловянистой бронзы Бр.ОЦС-4-4-2,5
или
Бр.ОЦ-4-3, причем ее надо обработать
по наружному и внутреннему диаметрам
за один установ
детали, чтобы исключить
в дальнейшем перекос поршня в цилиндре.
При изготовлении втулки
внутренний
диаметр ее должен быть таким, чтобы
поршневой палец плотно входил в нее.
После
запрессовки втулки в верхнюю
головку шатуна внутренний диаметр ее
уменьшится и палец будет
входить в
нее туго или вообще не войдет.
Для
правильной посадки пальца в первом
случае берут какой-нибудь старый палец,
зажимают его
(хотя бы пассатижами)
и, пользуясь притирочной пастой ГОИ,
увеличивают отверстие до тех пор,
пока
новый палец не будет входить
во втулку плотно и без заеданий. Во
втором случае отверстие во
втулке
обрабатывают разверткой.
Держа втулку без всяких зажимов в руке,
осторожно развертывают втулку,
чтобы
не перекосить отверстие.
Диаметры
поршневых пальцев и отверстий в поршне
и шатуне приведены в табл. 6.
Все
операции при сборке, начиная от
запрессовки втулки до верхней головки
шатуна до установки
цилиндра, следует
выполнять, закрыв полость кривошипной
камеры чистой тряпкой.
Перед
началом сборки рекомендуется очистить
и промыть все детали, приготовить и
вытереть
инструмент. Нельзя класть
инструмент или детали на траву, землю
или на пол. Для них надо
приготовить
лист фанеры, доску или хотя бы лист
бумаги или тряпку.
Перед
установкой новых колец проверяют,
свободно ли они размещаются в канавках
поршня. Кольцо
нигде не должно заедать
или выступать из канавки. В противном
случае осторожно вычищают нагар
обломком
старого кольца, конец которого
подравнивают напильником.
Собирают
детали этой группы в порядке, обратном
разборке.
Сначала
устанавливают на поршень кольца. Их
труднее ставить, если поршень уже
укреплен на
шатуне. Для установки
колец пользуются теми же полосками
жести, что и для их снятия. При этом
следят,
чтобы стрелка, выбитая на головке
поршня, была направлен вперед по движению
мотоцикла.
Схема расположения штифтов
в канавках дана на рис. 23. По этой же
схеме можно отличить правый
поршень
от левого (для мотоцикла ЯВА-350).
Сборка цилиндро-поршневой группы

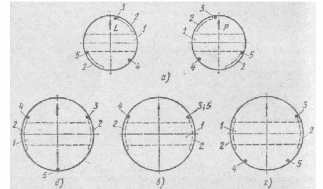

Рис.
23. Схема расположения стопорных штифтов
в канавках поршней двигателей
мотоциклов:
а - ЯВА-350; 6 - ЯВА-250 модели
353/04; в - ЯВА-250 модели 559/02; г - ЯВА-250 модели
559/07; R
-
правый
поршень; L
- левый
поршень; 1 - отверстие для поршневого
пальца; 2 - перепускные окна
поршня;
3 - штифт нижнего кольца; 4 - штифт среднего
кольца; 5 - штифт верхнего кольца
Для
установки поршневого пальца поршень
погружают в масляную ванну при температуре
80-90° С.
После прогрева его вынимают
и в бобышку вставляют палец (с любой
стороны поршня двигателя
ЯВА-250, с
правой стороны - в правый поршень
двигателя ЯВА-350, с левой стороны - в
левый
поршень). Палец вставляют так,
чтобы он выходил из бобышки внутри
поршня примерно на 1 мм (так
легче
его направить во втулку шатуна). Поршень
сверху надевают на шатун и, придерживая
его
пальцем свободной руки, совмещают
палец поршня и отверстие втулки шатуна,
а затем вдвигают
выступающий изнутри
конец поршневого пальца во втулку
шатуна.
Слегка
прижимая поршень к шатуну, чтобы не
пришлось снова направлять палец во
втулку,
вставляют
направляющую 2 (см. рис. 20) в свободную
бобышку поршня до упора в палец, потом
надевают
приспособление 1, которое использовалось
при снятии поршневого пальца, и
запрессовывают
палец. После того как ближний конец
поршневого пальца встанет заподлицо
с
поверхностью поршня, вынимают
направляющую и вставляют с той стороны
пинцетом или тонкими
плоскогубцами
стопорное кольцо поршневого пальца.
Затем запресовывают палец вплотную
к
стопорному кольцу, отвертывают и
снимают приспособление и ставят второе
стопорное кольцо.
Все
операции по запрессовке поршневого
пальца следует проводить как можно
быстрее, чтобы
температура поршня
и пальца не успела сравняться. Однако
при этом надо быть внимательным,
не
допускать перекоса пальца в
бобышке поршня (особенно в самом начале
). В случае сильных задиров
отверстия
в бобышке поршня срок службы его
сокращается во много раз. В начале
запрессовки
допускается слегка
постукивать по пальцу деревянным или
резиновым молотком, но только при
твердой
уверенности, что палец входит в бобышку
без перекоса. Поршень в этом случае
берут в
левую руку так, чтобы поршневой
палец был направлен вверх.
При
ремонте в домашних условиях или в
мастерской, Для того чтобы поршень
дольше не охлаждался,
надевают на
разогретый поршень нагретую до 100-150°
С металлическую насадку (рис. 24).
Кроме
того, перед началом работы
рекомендуется отполировать кромки
пальца для устранения возможности
задиров
в бобышках поршня.
Рис.
24. Установка насадки для дополнительного
подогрева поршня:
1
- насадка; 2 - поршень
В
дорожных условиях можно не нагревать
поршень, но тогда перед установкой
пальца обязательно
надо смазать
бобышки поршня внутри любым чистым
маслом и пользоваться приспособлением
для
запрессовки пальца.
В
крайнем случае при отсутствии
приспособления операцию нужно выполнять
двоим следующим
образом. Бобышки
поршня смазывают маслом; палец, покачивая,
направляют в бобышку, а затем
молотком
вбивают так, чтобы внутри он выступал
из нее на 1 мм. Поршень при этом держат
в руке.
Затем его надевают на шатун,
как было указано выше, и забивают палец
дальше молотком. Чтобы не
согнуть
шатун, поршень поддерживают с другой
стороны у самого отверстия бобышки
любым
массивным деревянным предметом.
Покачивая поршень, проверяют правильность
вхождения пальца,
а затем берут любой
металлический стержень, диаметр которого
больше диаметра внутреннего -
отверстия
пальца, но меньше его наружного диаметра,
и окончательно запрессовывают палец.
Для
пальцев двигателя ЯВА-350 можно
использовать вороток торцовых ключей,
который упирают в
перегородку внутри
пальца.
При
такой установке пальца возможно
появление задиров в отверстии втулки
шатуна, искривление
шатуна и
вдавливание роликов нижней головки
шатуна в беговую дорожку. Использование
этого
способа крайне нежелательно.
После
установки одного поршня (у мотоцикла
ЯВА-350) ставят с другой стороны второй
таким же
образом, опустив первый в
н.м.т.
После
установки поршней и стопорных колец
можно ставить цилиндры. Для этого
бумажную
прокладку под цилиндр,
предварительно смазанную маслом,
аккуратно надевают на шпильки и
кладут
на картер. Поршень немного опускают,
чтобы можно было в перепускные окна
юбки поршня
продеть с обеих сторон
шатуна две спицы. Их пропускают под
бумажной прокладкой. Надавливают
на
поршень сверху, чтобы он плотно
упирался в спицы, а спицы - в картер.
После этого располагают
кольца в
канавках так, чтобы стопорные штифт
находились посередине стыка колец.
С
поверхности нового цилиндра удаляют
консервирующую смазку кисточкой,
смоченной в керосине.
Зеркало цилиндра
в нижней части слегка смазывают моторным
маслом. Цилиндр берут обеими руками
и
аккуратно направляют сверху на поршень,
предварительно повернув его выпускным
патрубком
вперед (как он должен
находиться в рабочем положении). Не
доводя нижний край цилиндра до
верхнего
кольца примерно на 0,5 мм, еще раз проверяют
точность расположения стыка
верхнего
кольца. Затем аккуратно
сжимают кольцо палцами в диаметрально
расположенных и равномерно
удаленных
от стыка точках. Цилиндр все это время
придерживают сверху другой рукой и
затем
плавно надвигают на верхнее
кольцо. Для облегчения ввода кольца в
цилиндр можно слегка
поворачивать
цилиндр вправо-влево в пределах
ограниченных шпильками. Точно так же
поступают
при вводе среднего и
нижнего колец в цилиндр.
После
ввода всех трех колец опускают цилиндр
почти до конца, причем его не поворачивают
вправо-
влево, если двигатель
одноцилиндровый, так как стыки колец
могут попасть в окна цилиндра и
сломаться.
Придерживая
цилиндр одной рукой, слегка поднимают
кик-стартером поршень вместе с цилиндром
и
вынимают обе спицы. После этого
можно плавно опустить цилиндр на картер.
Таким же способом
надевают цилиндр
и на второй поршень двухцилиндрового
двигателя. Однако в данном случае
возможно
затруднение, связанное с тем, что очень
плохо виден стопорный штифт среднего
кольца.
Как правило, положение
среднего кольца определяют на ощупь,
поворачивая кольцо пальцами
вправо-влево.
Надвигать цилиндр на среднее кольцо
можно только убедившись, что стопорный
штифт
находится точно посередине
стыка кольца.
Цилиндры
двигателей моделей 559/04, 559/07 и 360/00 в
нижней части имеют установочный
штифт,
который входит в соответствующее
отверстие картера. Если эти цилиндры
использовать с картером
двигателей
моделей, 559/02 и 354/06, а также с картером
двигателей более ранних выпусков,
не
имеющим соответствующих отверстий,
необходимо вынуть установочные штифты,
иначе они не дадут
цилиндру плотно
соединиться с картером.
После
установки цилиндров их прижимают рукой
к картеру и пусковой педалью несколько
раз
проворачивают коленчатый вал.
Поршни должны перемещаться свободно.
Каждый поршень
устанавливают в
верхнее положение и тряпкой удаляют с
головки поршня лишнее масло,
поднятое
поршнем. Затем слегка
смазывают универсальной среднеплавкой
смазкой посадочный поясок на
головке
Цилиндра и прикладывают к нему уплотняющую
прокладку, Прокладка не должна отходить
от
головки. Одноцилиндровые двигатели,
выпущенные начиная с 1962 г., этой прокладки
не имеют.
Головку берут двумя руками
и надвигают ее на шпильки цилиндра.
Если головка установлена неровно
(с
неодинаковым зазором), надо ее снять,
выяснить причину перекоса. Правая и
левая головки
цилиндров двухцилиндрового
двигателя отличаются одна от друго
незначительно. Правую головку от
левой
можно отличить по номеру, который
имеется на поверхности нижнего
охлаждающего ребра
снизу. Левые
головки имеют номера 354-13-104 (354-13-106,
354-13-120), правые - соответственно
354.13-113,
(354-13-107, 54-13-125).
После
посадки головки надевают на шпильки
шайбы и пальцами наворачивают гайки,
которые
окончательно затягивают
торцовым ключом S
= 17 мм.
Гайки одноцилиндрового двигателя
затягивают
равномерно, крест-накрест.
Наиболее
частым дефектом двухцилиндрового
двигателя является неплотная посадка
головок и
проход газов из-под головок
в сторону соседнего цилиндра. Поскольку
в этом месте расстояние между
стягивающими
шпильками наибольшее, их гайки можно
подтягивать сильнее, чем боковую.
Схема
очередности подтягивания гаек
приведена на рис. 25.
