10.Метод эгда

Метод электро-гидро-динамич. аналогий

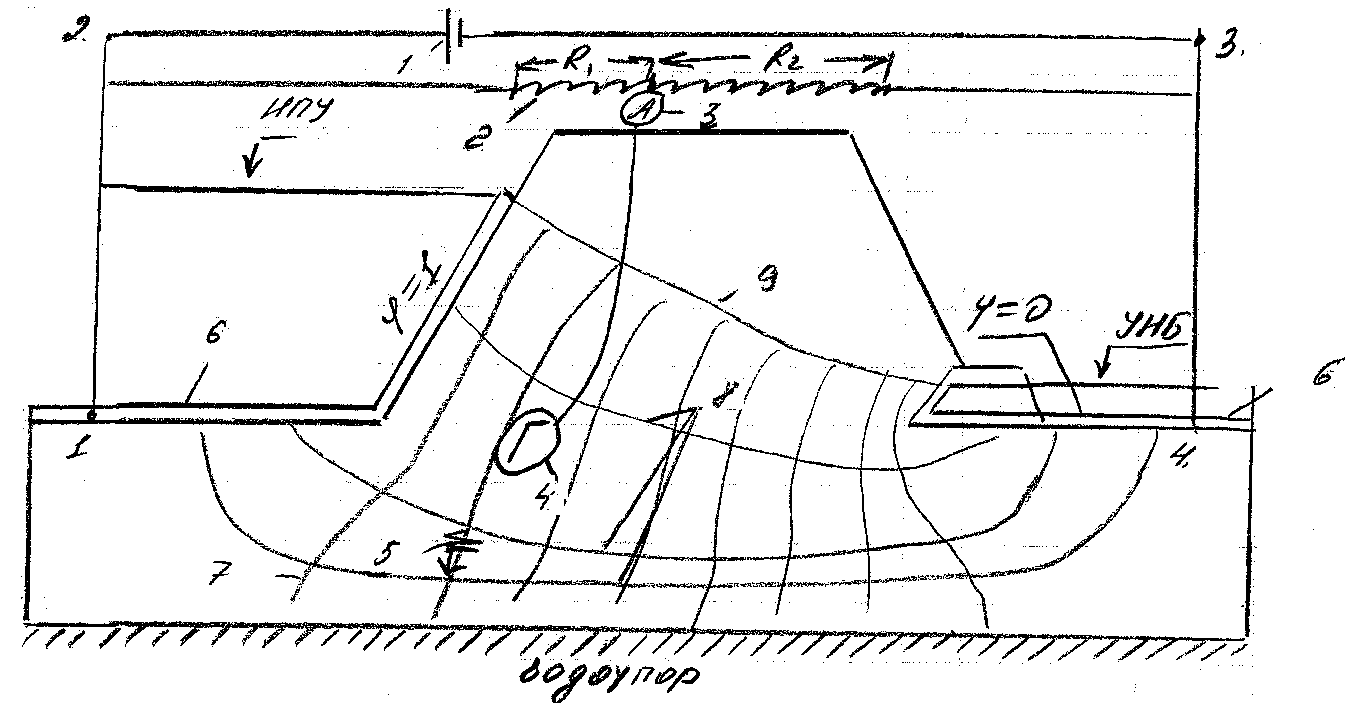

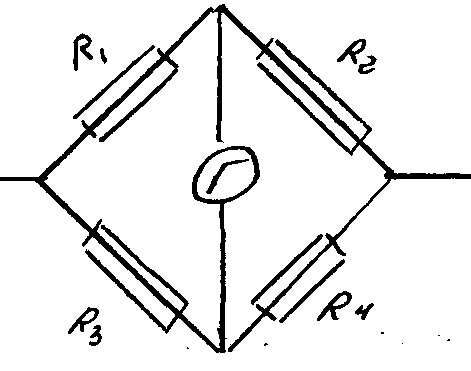

1 -источник пост. питания 2-реастат

3-амперметр

4-гальванометр

5-щуп гальванометра

6-шипы(куда под-ся напряжение)

7-линии равного напора

8-линии тока Δl/ΔS=const

9-положение кривой депрессии

Точность измерения дан.методом сост-ет (0,1-0,2)%

По результатам м-да ЭКДА опр-ся положение линии равных напоров в теле плотины, опр.градиент напора в любой точке плотины, опр.местная и общая фильтрационная прочность тела плотины и основания.

11.Статические расчеты земля- ных плотин .Методы опред-я центр.Наиб.Опасной дуги обруш.

1)расчет уст-ти откосов

2)расчет деформац.тела и основания плотины 3)смещение земл.плотины в сторону НБ. Последоват.расчетов:

1)выбир-ся метод расчета

2)назнач.сочетание нагрузок

3)выбир-ся расчетный случай

Для низового откоса

а) ВБ-↓НПУ НБ-↓СНУВНБ

Т_НБ≤0,2Н_{плотины} основной

б) ВБ-↓ФПУ НБ-↓СВУВНБ

Т_НБ≤0,2Н_{плотины} особый

в) ВБ-↓НПУ НБ-нарушена работа дренажна и кривая депрессии выклинивания на откос(аварийный)

Для верхового откоса а) ВБ-↓НПУ

происх.снижение отметки НПУ с max скор.υ_кр<0,5 м/сут

б) ВБ-↓ФПУ υ_кр<0,5 м/сут (скорость сработки)

4)вибир-ся расч.схема

Методы опред-я центр. наиб.опасной дуги обруш Целью расчетов яв-ся опред-е min коэф.запаса уст-ти откосов плотины заданного попер.профиля сеч.с известн.физико-мех.св-в грунтов тела и основания плотины

Основн.расч.сх.такая когда в теле плотины имеется установивш-ся фильтрац.поток,дренажное устр-во раб.нормально. В расч.обычно рассм.плоскую задачу.

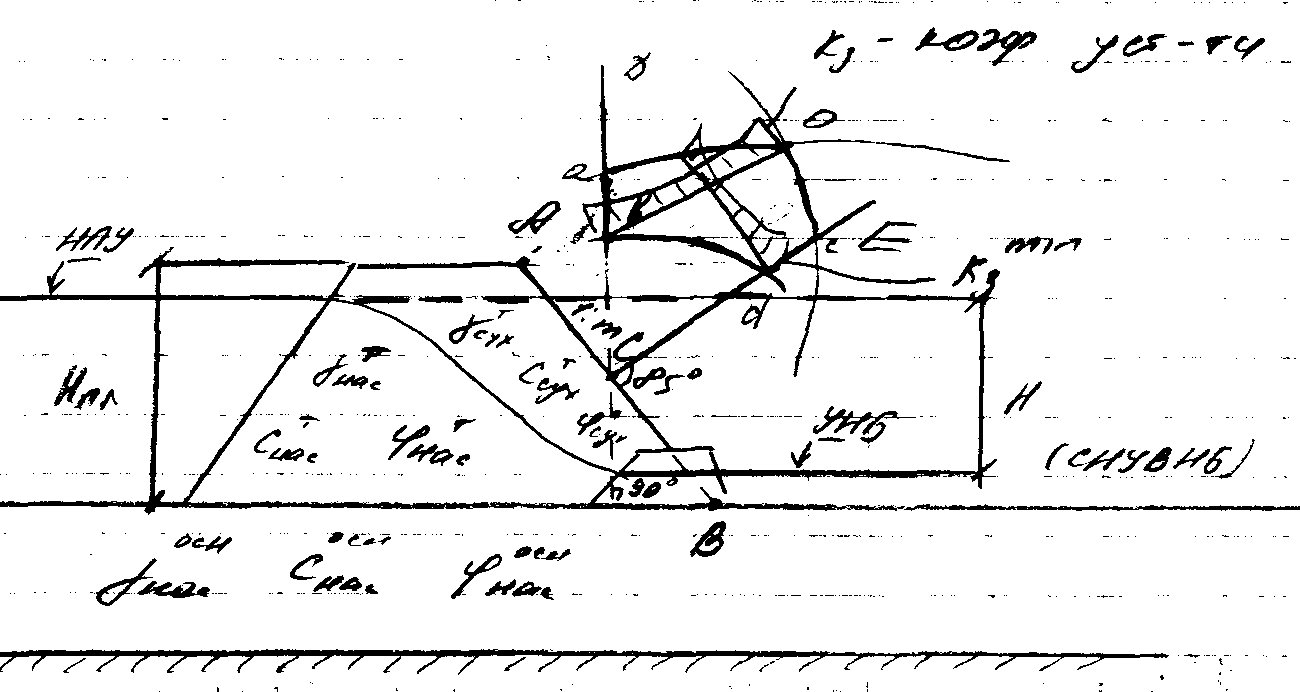

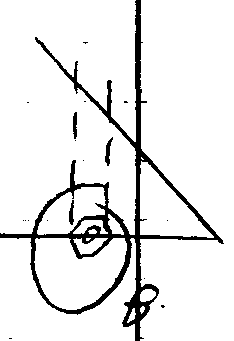

1 этапом опред-ся зона центров наиболее опасных пов-тей скольж.

АС=CD

Зная m можно найти R­н­ и R_B

Опред. R₀

И з.т.А и В

как из центров проводят 2 дуги окружн. R до пересеч.в т.О

Проводим из т.С окружность до пересеч.с линией СД и СЕ.

γ_п-коэф.ответственности соор-я (коэф.надежности)

γ_fc-коэф.сочет.нагр(осн=1,особ=0,9)

γ_с-коэф.усл.работы

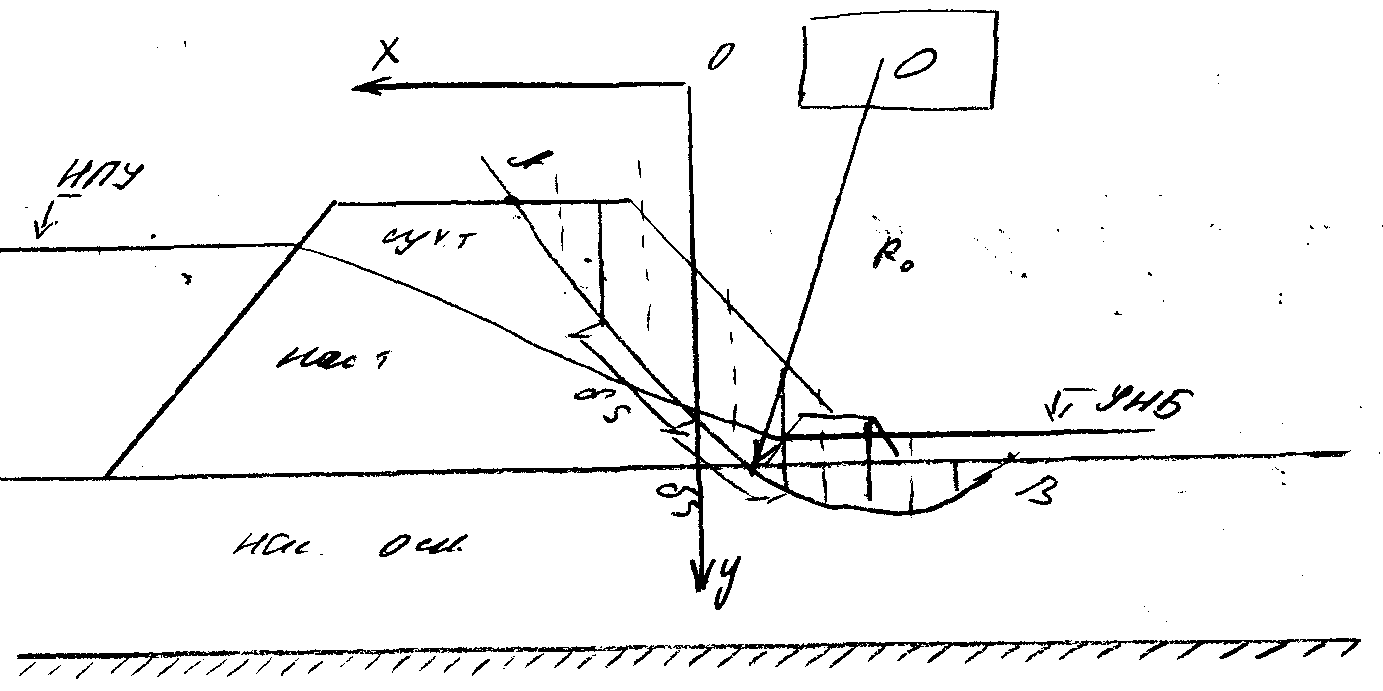

Получен.массив обрушения разбив-ся на вертик.столики шириной b.

Указан.разбивку на отсеки нужно разбивать так чтобы вертик.ось ОУ совпад.с одной из границ расделяющ.отсек обрушения.

Общая формула:

R₀-радиус х-плечо для каждого столбика Н₂=Н₁+Z₃^’’’

b-величина отсека

Наиб.К_з сравнив-ся в допустимым

14.Обратные фильтры земляных плотин

Требования к обратн.фильтрам:

1)обратн.фильтры должны иметь более выс.проницаемость чем защищаемый грунт

2)частица одного слоя обратн. фильтра не должнв проходить в поры другого слоя.

d _с.г.≥0,55Д_пор

3)не должно происх. заиления обратн. фильтра

4)не должно происх. перемещение частиц внутри слоя самого обр

фильтра(скорости фильтрац.должны быть меньше критических)

5)сооруж-е и эл-ты обр.фильтра должны проектиров-ся исх.из условия геометрической непроходимости частиц)

Классификация обратн.фильтров

1)по роду защищаемого грунта: связанные и несвязанные

2)по виду нагрузки восприним. обратным фильтром

-гидростатическая нагрузка

-гидродинамическая нагрузка

3)в завис-ти от материала обр.фильтров: -сыпучие

-из пористых бетонов

-синтетические из нетканых матер.

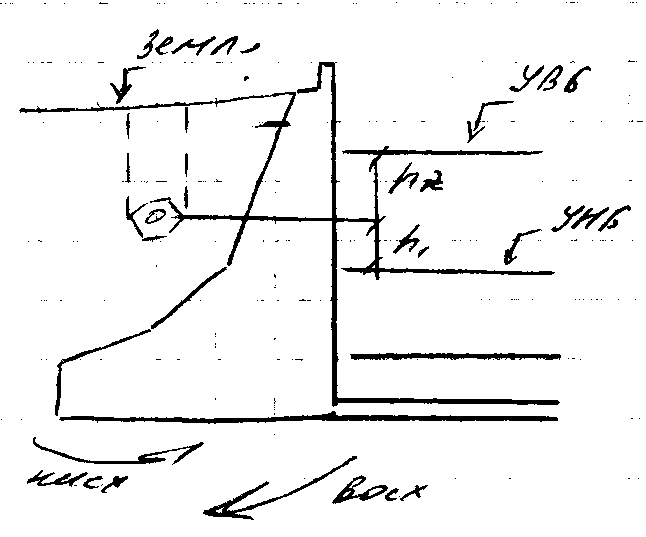

4)в завис-ти от направл.движ-я фильтрац.потока

—поперечная фильтрация: восходящая и нисходящая

—продольная фильтрация (идет вдоль соор-я)

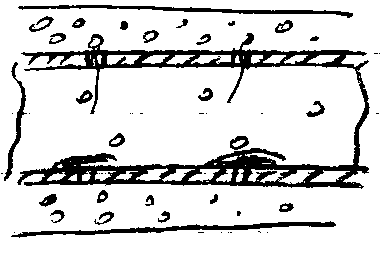

5)в завис-ти от фильрац.деформа- ций для предотвращ.кот.создан обр.фильтр —суффозия —выпор

—контактный выпор

—контактный размыв

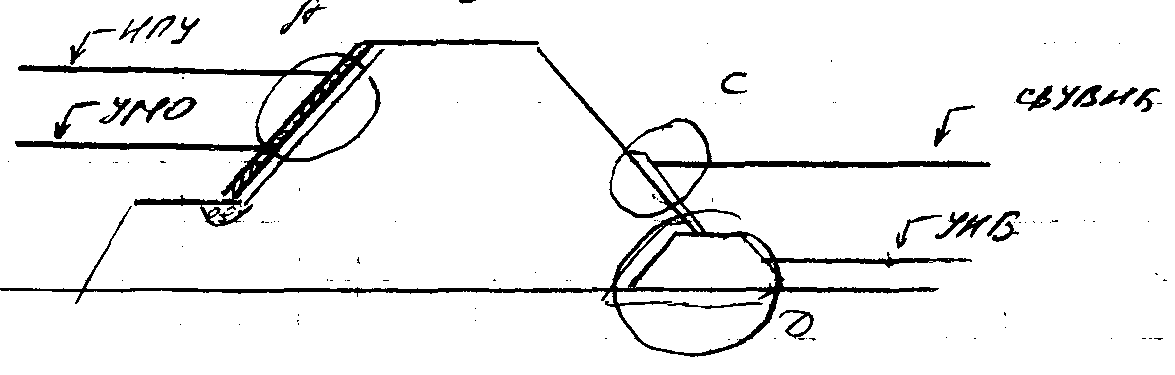

Подбор сыпучих обратных фильтров

Осущ-ся след.образом:

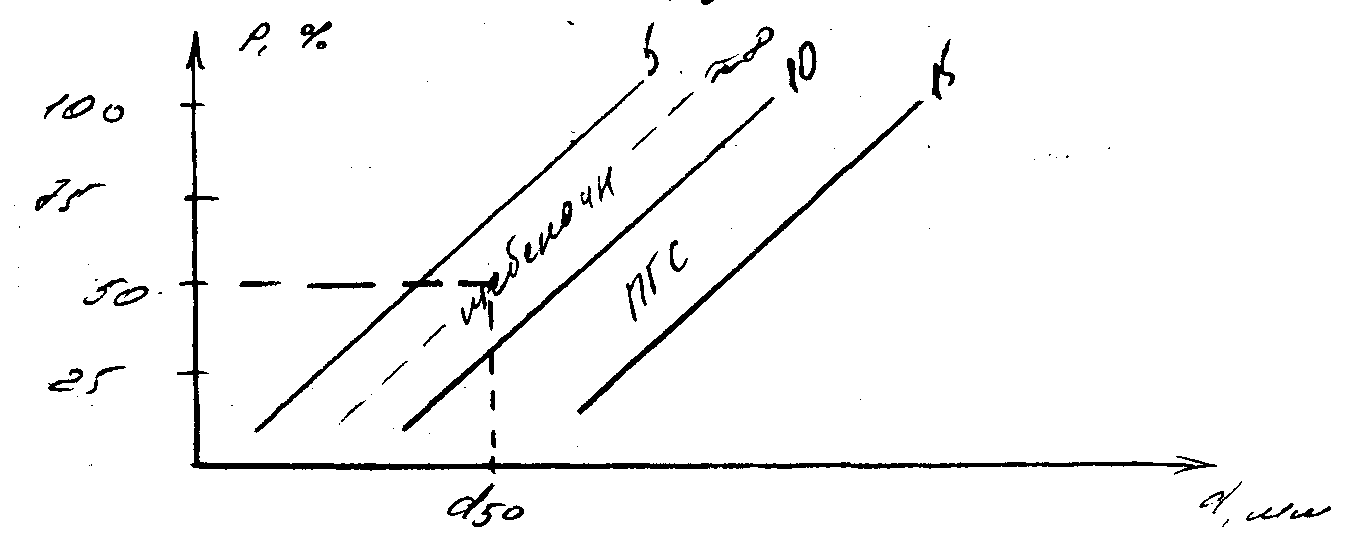

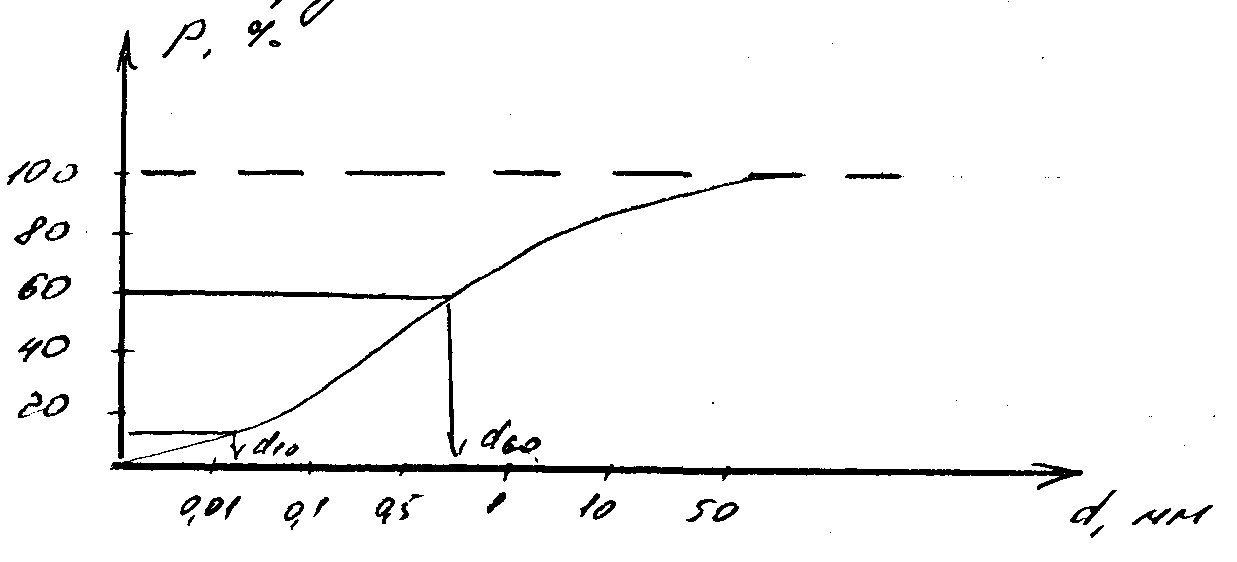

1)опред-ся гранулометр.состав защищаемого грунта

2)задаем коэф.неоднородности обратного фильтра

Если грунт отсып-ся в воду то для связ.грунтов

для несвязан.грунтов

3)нвзнач.междуслойный коэф-т

4)опр.коэф.фильтр. ОФ

5)опред-ся толщина слоя обр.фильт

Толщина слоя обр.фильтра назнач-ся из соображения технологии. отсыпки

меньше 10 см-ручная отсыпка

20см-механизированная

больше 20см-отсыпка произв-ся в воду
