S: Назовите основные типы кристаллических решеток, характерных для металлов
-: тригональная
-: ромбоэдрическая
+: кубическая объемно-центрированная
+: кубическая гранецентрированная
S: Что называется полиморфизмом?
+: изменение типа кристаллической решетки
S: Что называется структурой?
+: количественное и качественное соотношение фаз в сплаве
S: Наиболее плотноупакованная кристаллическая решетка металла
+: ГПУ
S: Способность металла образовывать разные типы кристаллических решеток
+: полиморфизм
S: Неравномерность свойств кристалла в различных кристаллографических направлениях называют
+: анизотропией
S: Дальний порядок в расположении атомов имеет
+: кристаллическое тело
S: Способность материала существовать в различных кристаллических модификациях – это
+: полиморфизм
S: Твердый раствор неограниченной растворимости может образоваться при условии
+: атомные радиусы компонентов различаются не более чем на 8% в растворе замещения
S: Линейные дефекты кристаллов
+: дислокации
S: Объемно-центрированную кристаллическую решетку при комнатной температуре имеет
+: железо
S: Координационное число
+: число атомов, расположенных на ближайшем равном расстоянии от данного атома
S: Основные свойства аморфных тел:
+: при нагревании размягчаются, становятся мягкими
S: Чем характеризуется большинство металлов:
+ кристаллическим строением
беспорядочным расположением атомов
не имеют кристаллической решетки
не имеют электропроводности
S: Что такое (период) параметр кристаллической решетки:
расстояние между кристаллами
наименьшее расстояние между молекулами
+ наименьшее расстояние между атомами
наименьший объем
I: {{16}}; К=А
S: Типы кристаллических решеток для металлов:
+ ОЦК
+ ГПУ
+ ГЦК
орторомбическая
S: Процесс формирования субзерен, разделенных малоугловыми границами, в процессе нагрева деформированного металла называется …
+: полигонизацией
S: Точечными дефектами кристаллической решетки являются …
+: вакансии, межузельные атомы
S: Для веществ с металлической кристаллической решеткой характерны …
+: пластичность, высокая электропроводность
S: Процесс формирования субзерен, разделенных малоугловыми границами, в процессе нагрева деформированного металла называется …
+: полигонизацией
S: Для аморфного состояния вещества характерна (-но) … +: отсутствие дальнего порядка в расположении частиц
S: Способность материала сопротивляться внедрению в его поверхность твердого тела – индентора – называется …
+: твердостью
S: Анизотропией свойств обладают …
+: монокристаллы
S: Границы зерен относятся к ___ дефектам кристаллической решетки.
+: поверхностным
S: Дефект, представляющий собой искажение кристаллической решетки вдоль края лишней полуплоскости, называется …
+: краевой дислокацией
V2: Пластическая деформация и механические свойства металлов
S: К механическим свойствам относятся
+: твердость
+: прочность
S: Упрочнение металла после холодной пластической деформации называется
+: наклеп
S: Деформация, которую проводят при температуре, выше температуры рекристаллизации называют
+: горячей
S: Упрочнение металла в процессе холодной пластической деформации объясняется
+: увеличением числа дислокаций
S: Температура горячей деформации сплавов
+: ( 0,3 – 0,4) Тпл
S: Зависимость между размером зерна и пределом прочности металла
+: мельче зерно - выше предел
S: При пластической деформации тела после снятия нагрузки
+: форма и размеры не восстанавливаются
S: Пластическая деформация осуществляется за счет
+: движения дислокаций
S: При увеличении степени пластической деформации уменьшается
+: пластичность
S: С повышением температуры пластичность металлов
+: возрастает
S: Пластическая деформация металлов осуществляется
+: движением дислокаций
S: Наклёп - это
+: увеличение прочности и твердости при пластической деформации
S: Какие дефекты участвуют в процессе пластической деформации:
+: дислокации
S: Способность металлов сопротивляться внедрению в поверхность более твердого наконечника называется:
+: твердостью
S: Предел прочности при растяжении - это:
+: отношение разрушающей нагрузки к площади поперечного сечения
S: В чем заключается нагартовка сталей:
+: в пластическом деформировании
S: Деформация образца под действием постоянного напряжения при повышенных температурах - это:
+: ползучесть
S: Какие дефекты участвуют в процессе пластической деформации:
+: дислокации
S: Способность металлов сопротивляться внедрению в поверхность более твердого наконечника называется:
+: твердостью
S: Предел прочности при растяжении - это:
+: отношение разрушающей нагрузки к площади поперечного сечения
S: Твердость по методу Роквелла определяется
+: по глубине отпечатка
S: Способность материала сопротивляться внедрению в его поверхность твердого тела (индентора) называется …
+: твердостью
S: Наклёп - это
+: увеличение прочности и твердости при пластической деформации
S: Холодная пластическая деформация – это деформация, которую проводят при температуре … +: ниже температуры рекристаллизации
S: Для веществ с металлической кристаллической решеткой характерны …
+: пластичность, высокая электропроводность
S: Процесс формирования субзерен, разделенных малоугловыми границами, в процессе нагрева деформированного металла называется …
+: полигонизацией
S: Процесс формирования субзерен, разделенных малоугловыми границами, в процессе нагрева деформированного металла называется …
+: полигонизацией

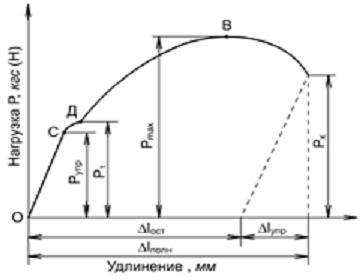

S: На приведенной диаграмме растяжения точка В соответствует …
+: пределу прочности

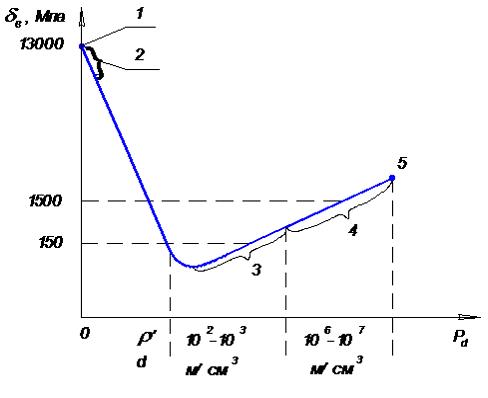

S: На кривой зависимости прочности металлов от плотности дислокаций точка 1 соответствует прочности …
+: теоретической
V2: Процесс кристаллизации и фазовые превращения в сплавах. Основные типы диаграмм состояния
S: Вид физических процессов, к которым относится кристаллизация
+: диффузионный
S: Количество фаз находящихся в равновесии при эвтектическом превращении в двухкомпонентной системе
+: три
S: Правило, определяющее состав фаз в диаграммах состояния двойных систем:
+: правило отрезков
S: Проекция точки пересечения коноды (линии постоянной температуры) с линией ликвидуса на ось концентраций показывает
+: состав жидкой фазы
S: Сплав, обладающий большей жидкотекучестью
+: эвтектический
S: Горизонтальный отрезок, соединяющий состав фаз, находящихся в равновесии
+: конода
S: Кристаллизация начинается при охлаждении, когда
+: свободная энергия для твердого состояния становится меньше свободной энергии для жидкого состояния
S: Диаграмма состояния сплавов показывает
+: структуру любого сплава при любой температуре
I: {{9}}; K=B
S: На рисунке изображена
+: диаграмма сплавов, компоненты которых ограниченно растворимы друг в друге и образуют эвтектику
S: Количество фаз находящихся в равновесии при первичной кристаллизации двухкомпонентного сплава неэвтектического состава
+: две
S: Проекция точки пересечения коноды с линией ликвидуса на ось концентраций показывает
+: состав жидкой фазы
S: Точка, соответствующая концу равновесной кристаллизации сплава лежит на линии
+: солидус
S: При кристаллизации чистых металлов температура:
+: постоянна
S: Неограниченные твердые растворы образуются из компонентов:
+: размеры атомов должны быть близки, а решетки должны быть похожи
S: Физико-механическая смесь - это:
+: твердый сплав, состоящий из двух и более фаз
S: Характерное свойство металлов:
+: пластичность
+: электропроводность
+: магнитные свойства
+: теплопроводность
S: Точечные дефекты в кристалле:
+: вакансия
S: Плоские дефекты в кристалле:
+: границы зерен
S: Название и схема превращения, протекающего в сплаве «медь – серебро» при температуре 779 0С:
+: эвтектическое, Ж +
S: При температуре ниже 7270С ледебурит представляет собой …
+: смесь перлита и цементита
S: В соответствии с приведенной диаграммой, первичная кристаллизация сплава, содержащего 70 % Cu и 30 % Ag, протекает в температурном интервале ___ оС.
+: 1000–779
S: При образовании сплава, представляющего собой механическую смесь компонентов,
-: сохраняется кристаллическая решетка растворителя
-: образуется новая кристаллическая решетка, отличающаяся от решеток компонентов
-: сохраняется кристаллическая решетка растворенного вещества
+: все компоненты сохраняют свои кристаллические решетки
S:
В соответствии с приведенной диаграммой
состояния, максимальная растворимость
меди в алюминии составляет приблизительно
___%.
+: 5,7
S: Используя правило отрезков, можно определить …
+: состав и количественное соотношение фаз в сплаве при данной температуре
S:
Число степеней свободы сплавов системы
Pb–Sb при эвтектической температуре
равно
+: 0
S:
В соответствии с приведенной диаграммой,
сплав, содержащий 80 % Pb и 20 % Sn, при
температуре 200оС имеет следующий
фазовый состав:
+:
расплав и кристаллы α-твердого раствора
V2: Диаграмма железо - цементит

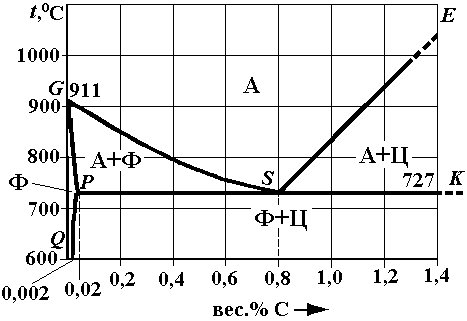

S: На линии PSK диаграммы железо - цементит происходит ____ превращение
+: эвтектоидное
I: {{2}}; К=А

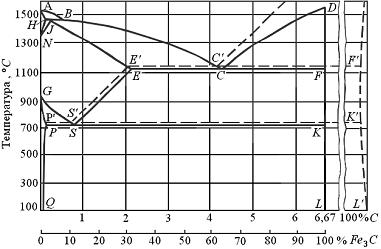

S: На линии ECF диаграммы железо - цементит происходит ____ превращение
+: эвтектическое
S: На линии HJB диаграммы железо - цементит происходит ____ превращение
+: перитектическое
S: Какая структурная составляющая выделяется при охлаждении ниже линии SE диаграммы железо - цементит?
+: вторичный цементит
S: Какая структурная составляющая выделяется при охлаждении ниже линии GS диаграммы железо - цементит?
+: феррит
I: {{6}}; К=B

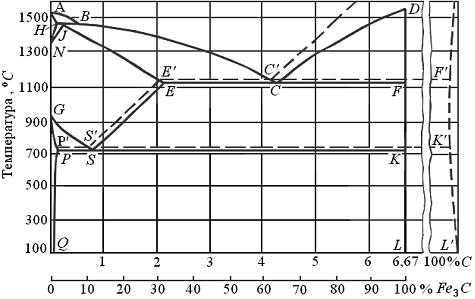

S: Опишите фазовый состав области JBCE на диаграмме железо - цементит
+: жидкость и аустенит
S: Опишите фазовый состав области SECFK на диаграмме железо - цементит
+: аустенит и цементит
S: Опишите фазовый состав области QPSKL на диаграмме железо - цементит
+: феррит и цементит
S: Опишите фазовый состав области NJESG на диаграмме железо - цементит
+: аустенит
S: Опишите фазовый состав области PGS на диаграмме железо - цементит
+: аустенит и феррит
S: Какая фаза выделяется ниже линии GS на диаграмме железо - цементит
+: аустенит и феррит
S: Какая структурная составляющая выделяется при охлаждении ниже линии PSK диаграммы железо - цементит?
+: перлит
S: Какая структурная составляющая выделяется при охлаждении ниже линии ECF диаграммы железо - цементит?
+: ледебурит

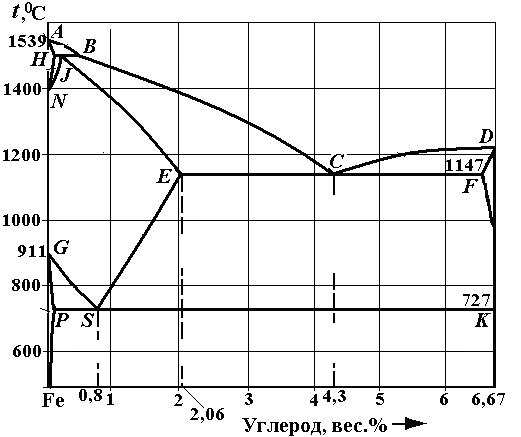

S: Укажите содержание углерода в эвтектоидном сплаве на диаграмме железо - цементит?
+: 0,8 %
S: Укажите содержание углерода в эвтектическом сплаве на диаграмме железо - цементит?
+: 4,3 %
S: Укажите температуру, при которой идёт эвтектическое превращение в сплаве с содержанием 3% углерода на диаграмме железо - цементит?
+: 1147
S: Укажите температуру, при которой идёт эвтектоидное превращение в сплаве с содержанием 0,5% углерода на диаграмме железо - цементит?
+: 727
S: Укажите температуру, при которой идёт эвтектическое превращение в сплаве с содержанием 6% углерода на диаграмме железо - цементит?
+: 1147
S: Укажите температуру, при которой идёт эвтектоидное превращение в сплаве с содержанием 1,5% углерода на диаграмме железо - цементит?
+: 727

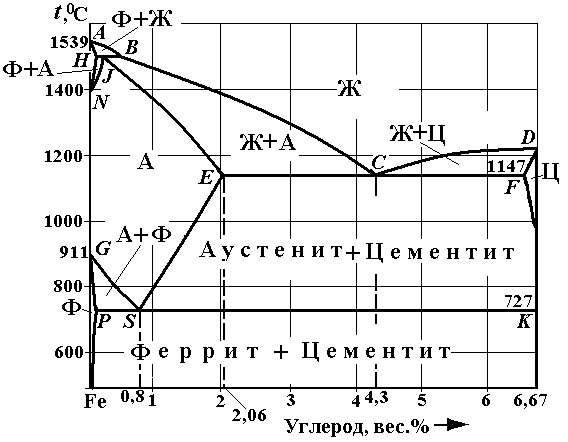

S: Опишите фазовый состав сплава, содержащего 3% при температуре 10000С с на диаграмме железо - цементит
+: аустенит и цементит
S: Опишите фазовый состав сплава, содержащего 3% при температуре 6000С с на диаграмме железо - цементит
+: феррит и цементит
S: Опишите фазовый состав сплава, содержащего 1% при температуре 10000С с на диаграмме железо - цементит
+: аустенит
S: Опишите фазовый состав сплава, содержащего 1% при температуре 6000С с на диаграмме железо - цементит
+: феррит и цементит
S: Опишите структуру сплава, содержащего 2,5% углерода, при температуре 8000С на диаграмме железо - цементит?
+: аустенит, ледебурит и цементит вторичный
S: Опишите структуру сплава, содержащего 1% углерода, при температуре 6000С на диаграмме железо - цементит?
+: перлит и цементит вторичный
V1: Основы термической обработки и поверхностного упрочнения сплавов
V2: Основы термической обработки стали
S: Превращение происходящее при нагреве доэвтектоидной стали в интервале температур Аc1 – Ас3
+: перлитно – аустенитное
S: Диффузионное превращение - это
+: перлитное
S: На какие фазы распадается мартенсит при отпуске?
+: на феррит и цементит
S: Из каких фаз состоит сорбит?
+: из феррита и цементита
S: В чем отличие сорбита и троостита?
+: в степени дисперсности феррита и цементита
S: Сдвиговое превращение - это
+: мартенситное
S: Целью термической обработки стали является
+: получение заданных свойств стали
S: К видам термической обработки не принадлежит
+: наклеп
S: При охлаждении со скоростью выше критической происходит
+: мартенситное превращение
S: Первое основное превращение в стали
+: превращение перлита в аустенит
S: Превращение при отпуске
+: превращение мартенсита в перлит
S: Продукт закалки стали
+: мартенсит
S: Цели термической обработки
+: изменение структуры и свойств металла при нагреве и охлаждении
S: При выборе режима термической обработки стали используют линию
+: начала и конца превращения аустенита
S: Основные параметры термической обработки стали
+: температура и время
S: Предварительным видом термической обработки стали, предназначенным для подготовки металла к последующей обработке резанием, давлением, сваркой и т.д., является…
+: отжиг
S: Структура, получаемая после закалки и высокого отпуска углеродистой стали, – это …
+: сорбит отпуска
S: Геометрическим местом критических точек Ас3 является линия ___ диаграммы «железо – цементит».
+: GS
S:

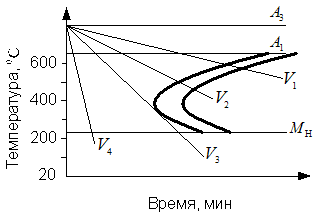

В соответствии с приведенной диаграммой,
охлаждение стали со скоростью V1
приведет к протеканию ___ превращения.
+: перлитного
I: {{20}}; К=В
S: Совокупность операций нагрева, изотермической выдержки и охлаждения металлических сплавов, находящихся в твердом состоянии, с целью изменения их внутреннего строения и создания за счет этого необходимых механических или физических свойств называется ______ обработкой.
+: термической
S: Трооститом отпуска называют …
+: высокодисперсную смесь феррита и цементита зернистого строения
S: Промежуточное (бейнитное) превращение протекает в углеродистой эвтектоидной стали при температурах ___°С. +: 500 – 240
V2: Отжиг и нормализация стали
S: Термическая обработка, при которой сталь нагревают до температуры выше линии «Ас3» , выдерживают и охлаждают на воздухе
+: нормализация
S: Термическая обработка, при которой сталь нагревают до температуры выше линии «Ас3» , выдерживают и охлаждают с печью
+: полный отжиг
S: Инструментальные углеродистые стали подвергают отжигу на зернистый перлит с целью
+: понижения твердости перед обработкой резанием
S: Неполный отжиг проводят для заэвтектоидных сталей с целью
+: получения структуры зернистого перлита
S: Отжиг для устранения дендритной ликвации слитков стали
+: гомогенизационный
S: Сталь, для которой отжиг можно заменить более дешевой термической операцией – нормализацией
+: низкоуглеродистые
S: Чтобы провести полный отжиг стали, охлаждать после нагрева надо
+: вместе с печью
S: Полный отжиг доэвтектоидных сталей достигается охлаждением с температуры
+: выше линии Ас3
S: Нормализация стали достигается
+: нагревом выше Ас3 и охлаждением на воздухе
S: Термическая обработка, при которой сталь нагревают выше АС3, выдерживают и охлаждают на воздухе
+: нормализация
S: Термическая обработка, при которой сталь нагревают выше АС3, выдерживают и охлаждают с печью
+: полный отжиг
S: Для каких марок сталей возможно отжиг заменить нормализацией
+: Сталь 30
S: Характеристики полного отжига доэвтектоидных сталей
+: нагрев выше линии А3, выдержка и медленное охлаждение
S: С какой скоростью охлаждается сплав для проведения нормализации
+: охлаждение на спокойном воздухе
S: Какую структуру имеет доэвтектоидная сталь после полного отжига
+: феррит + перлит
S: Структура стали 30 после полного отжига состоит из …
+: феррита и перлита
S: Температура (в град.С) неполного отжига для стали У10А составляет около …
+: 750–770
S: При проведении отжига стали охлаждение углеродистых сталей обычно проводят …
+: с печью
S: Предварительным видом термической обработки стали, предназначенным для подготовки металла к последующей обработке резанием, давлением, сваркой и т.д., является …
+: отжиг
S: В результате проведения полного отжига стали …
+: увеличивается пластичность и уменьшается химическая неоднородность
S: Структура стали 65 после полного отжига состоит из …
+: феррита и перлита
S: При нормализации заэвтектоидные стали нагревают до температуры на 30–500 выше … +: АСm
