Сборка неподвижных соединений гладких с натягом
При сборке авиационных двигателей к числу неподвижных соединений гладких с натягом относятся: стальные или бронзовые втулки подшипников скольжения, наружные или внутренние кольца шарико- и роликоподшипников, все возможные пальцы, оси, устанавливаемые с натягом
dн – посадочный диаметр, do – диаметр отверстия, dнар – наружный диаметр втулки.
После запрессовки возникают напряжения: σR – нормальные или радиальные напряжения – максимальные на контактной поверхности – обеспечивает прочность соединения.
σt – окружные напряжения, растягивающие для охватывающей детали, сжимающие для охватываемой детали.
Сборка неподвижного соединения с натягом может быть осуществлена двумя методами:
Силовой запрессовкой;
Температурной посадкой с нагреванием и охлаждением детали.
С
иловая
запрессовка (продольно-прессовая
посадка) заключается в том, что охватываемую
деталь под усилием давления пресса
вводит в охватывающую на определенную
длину. Усилие запрессовки меняются по
длине по следующему закону:
Важным
параметром является усилие запрессовки.
Расчет усилия запрессовки необходим
для выбора пресса, рассчитывается
следующим образом:
-
коэффициент трения;
D – посадочный диаметр;
l – длина;
Pуд – удельное давление на контактной поверхности.
-
усилие выпрессовки.
-
коэффициент трения при выпрессовки;
- выбирается из таблиц в зависимости от рода материала, смазки, шероховатости.

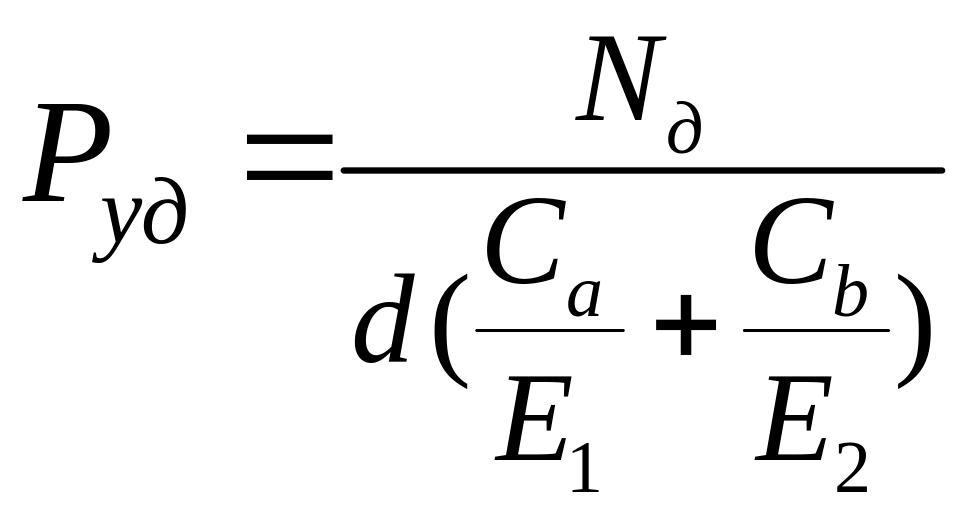

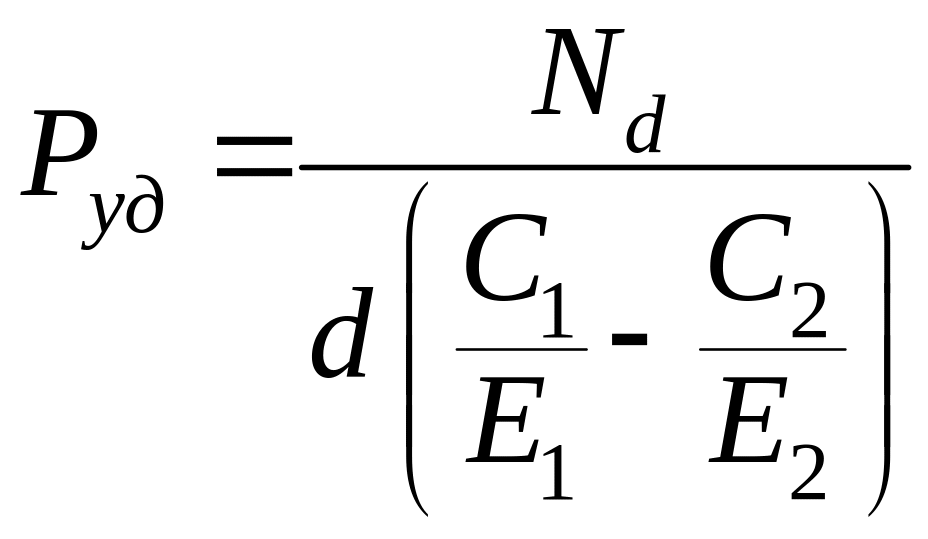

Геометрические параметры сопрягаемой пары обычно известны. Необходимо знать Руд (удельное давление).
кг/мм2
-

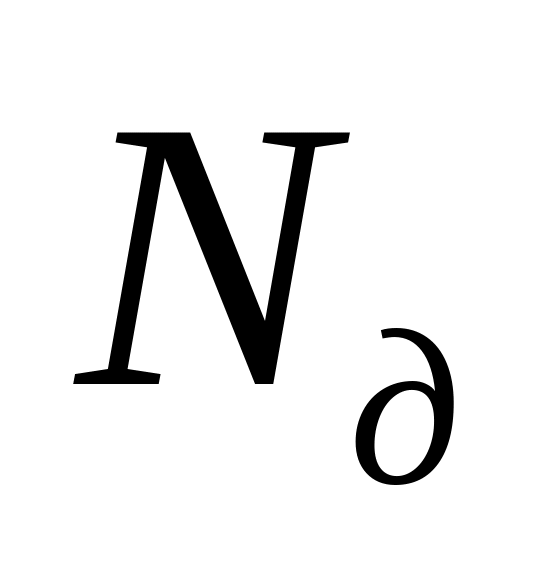

действительный натяг в соединении;
Е1, Е2 – модули упругости сопрягаемых деталей;
Са, Сb – коэффициенты учитывающие жесткость сопрягаемых деталей.
При силовой запрессовке различают:

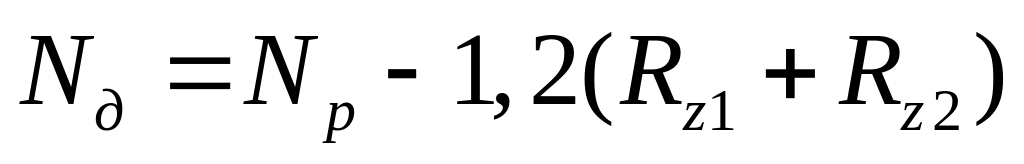

Расчетный натяг – натяг полученный в результате измерения
Действительный натяг. Он обычно меньше расчетного
-
максимальная высота микронеровностей
на сопрягаемых поверхностях. Их нужно
учитывать, т.к. после запрессовки они
сглаживаются и натяг становится меньше.
Са, Сb – рассчитываются по следующим формулам
Где µ – коэффициент посадки (для стали µ=0,3).
Если dн стремится к бесконечности, то Са=1- µ.
Если dо = 0, то Сб=1- µ.
Опытами установлено, что при dн = 6dп и более Са становится практически постоянным и равно 1+ µ.
Рз зависит от других факторов не учтенных формулой:
Угол заходного конуса (оптимальный угол 10-15о), чем больше угол тем больше Рз;
Скорость запрессовки. Чем больше скорость, тем меньше Рз. Но падение Рз происходит при появление пластических деформаций, что очень нежелательно. Поэтому скорость запрессовки ограничивают скоростью 5 мм/с;
Место приложения усилия.
П
ри
совершенно одинаковых геометрических
параметрах толкающее усилие больше
(а), чем тянущее усилие (б).
При расчете величин натягов, задаваемых на неподвижное соединение, необходимо произвести расчеты с максимальным Руд на контактных поверхностях и сравнить их с допустимыми.
Допустимые Руд на контактных поверхностях рассчитываются по следующим формулам
Эти формулы выведены из расчета максимальной потенциальной энергии деформации:
– пределы
текучести для материалов охватывающих
и охватываемых деталей (т.е. при этих
напряжениях возникают пластические
деформации). Max
Руд
сравнивают с расчетным
кг/м2
Необходимо чтобы Руд <Рудмах этого добиваются уменьшением натяга путем введения групповой взаимозаменяемости.
Процесс запрессовки производится в следующем порядке:
Осматривание поверхности;
Запрессовывается деталь или вручную, с применением технологической оправки и молотка, либо с применением специальных приспособлений и прессов.
Прессы бывают следующих видов: ручного действия, механические, пневматические, гидравлические, электромагнитные.
При запрессовке вручную и прессом должны быть оправки, обеспечивающие направление прессуемой детали.
Необходимо запрессовать втулку в корпус. Оправка сцентрирована с технологической подставкой, и втулка будет сцентрирована без перекосов.
В графике зависимости Рз – l Начальное усилие объясняется самоцентрированием детали.
