10 Электрический нагрев методом сопротивления.

- мощность и количество тепла.

Прямой нагрев:

1. Первого рода проводник (металл). Электроконтактный. Сопротивление в цепи.

2. Второго рода проводник (раствор солей, щелочей). Электродный. Два электрода в ёмкости с веществом. Используется только переменный ток, для избежания электролиза.

Прямойэлектронагрев сопротивления осуществляется для электропроводящих сред.

Косвенныйэлектронагрев осуществляется для любых сред (универсальный).

Электрическое сопротивление проводников.

- сопротивление проводника на постоянном токе (омическое сопротивление).

- сопротивление проводника на переменном токе.

— коэффициент поверхностного эффекта.

– температурный коэффициент сопротивления. Чем меньше, тем более стабильна величина при изменение температуры.

У металлов с увеличением температуры растёт сопротивление.

У электролитов с увеличением их температуры возрастает степень диссоциации (разложения) нейтральных молекул на положительные и отрицательно заряженные ионы, которые увеличивают (ионы) электропроводность раствора.

11 Электроконтактный нагрев.

Применяется для нагрева металлических деталей простой формы перед последующей закалкой или отпуском, отжигом, а также при электроконтактной сварке(термическая обработка)

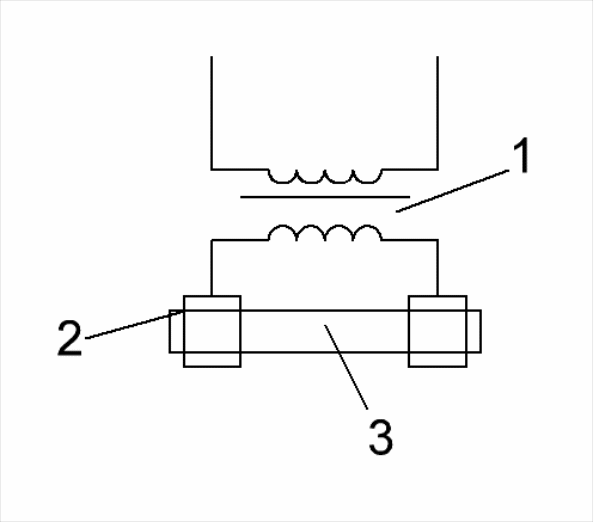

1 )Понижающий трансформатор.

2)Зажимы.

3)Металлическая деталь.

Достоинства способа нагрева:

1. Можно использовать постоянный или переменный ток.

2. Высокая производительность при малых габаритах.

3. Высокая скорость нагрева (примерно 40 градусов в секунду).

4. Низкие тепловые потери.

5. Простота реализации

Недостатки способа нагрева:

1. трудность создания хороших контактов между зажимами и деталью (сложность автоматизации).

2. Трудность измерения и автоматического регулирования температуры.

В установках электроконтактного нагрева определяют

12 Электроконтактная сварка.

Разновидности:

1. Стыковая.

   1. С оплавлением.

   2. Без оплавления.

2. Точечная.

3. Роликовая.

13 Выбор нагревательных трансформаторов.

Для выбора трансформатора определяют полную мощность и вторичное напряжение.

При известной массе детали, начальной и конечной температуры и времени нагрева, можно определить полезную мощность, которая выделиться в нагреваемой детали.

- среднеезначение сопротивления детали за период нагрева.

— продолжительность включения.

- определяется самим трансформатором.

Внешние характеристики трансформатора.

При выборе нагревательного трансформатора, желательно, чтобы его характеристика была более мягкая.

14.Нагрев проводников второго рода (электродный нагрев).

Применяют для нагрева проводников второго рода: воды, молока, соков, сочных кормов, грунтов теплиц, бетона.

Данный способ является прямым нагревом, так как сам нагреваемый материал является средой, в которой электрическая энергия преобразуется в тепловую.

Электроды служат, лишь, только для подвода тока, а сами в процессе нагрева не нагреваются.

Допустимая плотность тока на электродах.

Плотность тока нельзя превышать предельно допустимого значения. Если превысить, то возможен эффект разложения воды около электродов на водород и кислород, которые затем в смеси образуют гремучий газ, то есть установка может взорваться.

для стержневых электродов. Для конструкционной стали.

для плоских электродов. Для конструкционной стали.

Материал электродов: Конструкционная сталь, не ржавеющая сталь, титан, графит, угольные электроды.

Запрещённые материалы: оцинкованная сталь, алюминий.

Допустимая напряженность электрического поля между электродами.

Для нагрева используют только переменный ток, для избежания процесса электролиза (переноса материала с одного электрода на другой).

— удельное сопротивление воды к концу нагрева.

Достоинства электродного способа нагрева:

1. Простой в реализации.

2. Высокий КПД.

3. Не высокая стоимость материала и оборудования.

Недостатки:

1. Могут нагреваться только электропроводящие среды.

2. Не постоянство мощности в процессе нагрева.

3. Не рациональное использование проводникового материала (выбор сечения проводов)

4. Повышенная электроопасность.

5. Ток проходящий через материал может влиять на его вкусовые качества.
