25. Продольная дифференциальная защита линий.

Часто, по условиям устойчивости требуется обеспечить быстрое отключение к.з. на линии в пределах всей защищаемой зоны. Это требование невозможно выполнить с помощью рассмотренных ранее защит с относительной селективностью (ТО, МТЗ, дистанционных защит). В этих случаях необходимо использовать защиты с абсолютной селективностью, принцип действия которых обеспечивает отключение повреждений без

выдержки времени в пределах всей защищаемой линии. К таким защитам относятся дифференциальные токовые защиты, которые обеспечивают практически мгновенное отключение к.з. в любой точке защищаемого участка и не срабатывают (обладают селективностью) при к.з. за пределами защищаемой линии (при внешних к.з.).

Принцип действия продольных дифференциальных защит основан на сравнении величины и фазы токов по концам защищаемой линии. Очевидно, что при внешнем к.з. токи по концам защищаемой линии направлены в одну сторону и равны по величине, а при к.з. на линии они направлены в разные стороны и, как правило, не равны по величине (рис. 6-1). Следовательно, сравнивая величину и фазу (направление) токов по концам линии можно определять, где возникло повреждение – на линии или за её пределами.

Рис.6‐1. Токи по концам линии (а) при внешних к.з. и (б) на линии.

Для осуществления продольной дифференциальной защиты по концам

защищаемой линии устанавливаются трансформаторы тока с одинаковыми

коэффициентами трансформации.

На рис. 6-2 представлена схема продольной дифференциальной защиты линии с циркулирующими токами. В этой схеме при прохождении по защищаемой линии сквозного тока (нагрузки или внешнего к.з.) по соединительным проводам, соединяющим вторичные обмотки трансформаторов тока ТТ1 и ТТ2 постоянно циркулирует ток, равный по величине вторичному току трансформаторов тока.

Параллельно вторичным обмоткам ТТ включается обмотка токового

реле Т, которое совместно с ТТ1 и ТТ2 образует дифференциальную защиту. Вторичные Рис.6‐1. Токи по концам линии (а) при внешних к.з. и (б) на линии. обмотки ТТ соединяются так, чтобы при внешнем к.з. токи в соединительных проводах имели одинаковое направление, а ток в реле был равен разности вторичных токов трансформаторов тока.

Таким образом, при прохождении по защищаемой линии сквозного тока нагрузки или внешнего к.з. ток в реле продольной дифференциальной защиты отсутствует и, следовательно, дифференциальная защита на такие режимы не реагирует. Поэтому защита не требует выдержки времени, т.е. является селективной по своему принципу действия.

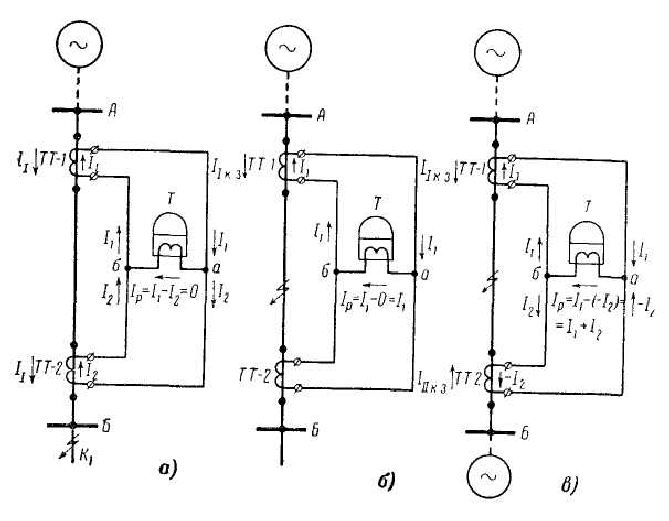

Рис. 6‐2. Прохождение токов в схеме продольной дифференциальной защиты

Участок, ограниченный трансформаторами тока, называется зоной действия продольной дифференциальной защиты.

26. Поперечная токовая дифференциальная защита линий.

На параллельных линиях, имеющих одинаковое сопротивление, применяются поперечные дифференциальные защиты: токовая поперечная дифференциальная защита (на параллельных линиях, имеющих один общий выключатель); направленная поперечная дифференциальная защита (на параллельных линиях с самостоятельными выключателями).

Принцип действия поперечных дифференциальных защит линий основан на сравнении величин и фаз токов протекающим по обеим параллельным линиям.

Токовая поперечная дифференциальная защита устанавливается на

параллельных линиях имеющих общий выключатель на обе линии. При одностороннем питании линий защиты размещается только со стороны

источника питания, а в сети с 2-х сторонним питанием – с обеих сторон параллельных линий.

Упрощенная принципиальная схема токовой поперечной дифференциальной защиты показана на рис. 6-6. Вторичные обмотки ТТ, установленных на каждой линии. соединяются между собой по схеме на разность токов. Параллельно вторичным обмоткам ТТ включается токовое реле типа РТ-40. Очевидно, что ток в реле равен разности вторичных токов ТТ первой и второй параллельных линий, т.е.:

I_P = I₁ − I₂

В нормальном нагрузочном режиме, когда по линиям проходят равные по величине и фазе токи, а также в режиме внешнего к.з. первичные токи I_I=I_II, и поскольку коэффициенты трансформации ТТ защиты выбираются также одинаковыми как и в продольной дифференциальной защите, то вторичные токи также равны и ток в реле I_P=0.

Практически из-за погрешностей ТТ и неравенства первичных токов I_I и I_II в реле протекает небольшой ток называемый током небаланса.

При к.з. на одной из параллельных линий (например, в точке К на линии Л1, как показано на рис. 6-6) токораспределение изменится, токи I_I и I_II не будут равны друг другу и через реле будет проходить ток равный разности вторичных токов и если этот ток будет больше тока срабатывания реле, то защита подействует на отключение выключателя обеих линий.

При внешних к.з. (на шинах приемной подстанции или за её пределами) т.е. при прохождении по линиям сквозного тока, защита работать не будет.

Рис. 6‐6. Принцип действия токовой поперечной дифференциальной защиты:

а) режим нагрузки и внешнего к.з.;

Таким образом, токовая поперечная дифференциальная защита имеет ограниченную параллельными линиями зону действия, также как и продольная дифференциальная защиты является защитой с абсолютной селективностью и поэтому может выполняться без выдержки времени, что является её основным достоинством.

Для того чтобы токовая поперечная дифференциальная защита не подействовала неправильно при прохождении по линии тока нагрузки и тока внешнего к.з., ток срабатывания её должен быть больше максимального тока небаланса.
