1. Выбор площадки под строительство эл ст

Электрическая станция имеет в своем составе большое число зданий, сооружений и инженерных коммуникаций для размещения которых требуется значительная площадь: 0,04— 0,06  га/МВт  для КЭС,  0,01—0,03  га/МВт для ТЭЦ.

Часть со­оружений - склад топлива, железнодорожные при­емные станции с разгрузочными устройствами, золошлакоотвалы и т. п., выносят за пределы строитель­ной площадки.

Для золошлакоотвалов отводят площади, которые должны обеспечить работу электро­станции в течение не менее чем 25 лет.

Площадку для ТЭЦ стремятся поместить в центр тепловых нагрузок, так как радиус передачи носите­лей тепловой энергии от ТЭЦ ограничен. Горя­чую воду транспортируют на расстояния до 35 км, а пар—до 8—12 км.

2. Основные требования к схемам электроснабжения собственных нужд

На таких станциях РУ каждого блока под­соединяют через рабочие ТСН к ответвлению от генера­тора. Потребители с.н. блока питаются от РУ данного блока, а потребители общестанционного назначения распределяют между блочными РУ по возможности равномерно. Электрические поперечные связи (резервные магистрали) между РУ с. н. разных блоков сооружают лишь для резервного питания.

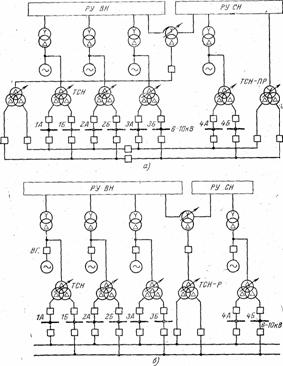

а—без генераторных выключателей; б—с генераторными выключателями.

Рисунок 13.1- Схемы с. н. блочных ТЭС

Для ТЭЦ, имеющих поперечные связи в технологи­ческой и электрической частях, блочный принцип по­строения схемы с. н., естественно, не может быть при­менен. Трансформаторы (реакторы) с. н. подключают к разным секциям РУ генераторного напряжения 6- 10 кВ.

Для питания электроприемни­ков с. н. ТЭЦ выбирают, как правило, напряжения 6 и 0,4 кВ. Поскольку на шинах ГРУ, от которых питается ме­стная нагрузка, поддерживается стабильный уровень на­пряжения, то на трансформаторах с.н. 10/6 кВ РПН можно не предусматривать

К схемам питания собственных нужд предъявляются следующие требования: Схемы рабочего и резервного питания собственных нужд должны обеспечивать надежную работу отдельных агрегатов и электростанции в целом. Схема собственных нужд должна быть экономичной и допускать расширение ее более мощными агрегатами, не требуя изменения схемы и электрооборудования собственных нужд ранее установленных агрегатов меньшей мощности. Источники питания и схема электрических соединений должны обеспечивать успешный самозапуск электродвигателей ответственных механизмов.

3. Комплектные ру и особенности их конструкций и использования.

При стесненности площадки  или при тяжелых условиях внешней среды прибегают к ЗРУ или к комплектным РУ.

В настоящее время изготавливаются КРУ на напряжение 6—35 кВ с воздушной изоляцией и КРУ на напряжение 110 и 220 кВ  и более кВ с элегазовой изоляцией.

Использование в качестве среды для изоляции и для гашения дуги шестифтористой серы, позволило создать компактные КРУ  и сильно сократить занимаемые  ими площади. КРУ с элегазовой изоляцией (КРУЭ) обладают  высокой надежностью, безопасностью в обслуживании, пожаробезопасностью, бесшумностью при работе выключателя, увеличением межремонтного периода. В большинстве случаев КРУЭ выполняют с разделенными фазами и  может быть изготовлено для любой схемы электрических соедине­ний.
