Федеральное агентство железнодорожного транспорта

Федерального государственного бюджетного образовательного учреждения высшего профессионального образования «Петербургский государственный университет путей сообщения Императора Александра I»

(ФГБОУ ВПО ПГУПС)

Кафедра «Основания и фундаменты»

Расчетно-пояснительная записка к курсовому проекту

«Расчет и проектирование фундаментов зданий и сооружений»

Выполнил студент группы ПГБ-203 Степанов А. О.

Проверил

г. Санкт-Петербург, 2015 год

Состав курсовой работы:

1. Исходные данные для проектирования………………………………………3

2. Анализ инженерно-геологических условий, анализ инженерных свойств грунтов

3. Оценка характера нагрузок и конструктивных особенностей здания

4. Проектирование фундаментов на естественном основании

1. Предварительное назначение основных параметров и размеров фундаментов

2. Определение расчетного сопротивления грунта

3. Конструирование фундамента и уточнение действующих нагрузок

4. Определение вертикального напряжения от собственного веса грунта на уровне подошвы фундамента и дополнительного вертикального давления на уровне подошвы фундамента

5. Определение толщины висячей подушки

6. Определение осадки фундамента методом послойного суммирования

7. Расчеты по деформациям

5. Проектирование свайных фундаментов

6. Список литературы……………………………………………………….……

1. Исходные данные

Проектируемые фундаменты и основания предназначены для химического корпуса. Район строительства – Санкт-Петербург. Здание является промышленным, многоэтажным, есть подвальное помещение. Несущие элементы: стены и колонны.

Далее представлены план, разрез здания и инженерно-геологические условия строительной площадки.

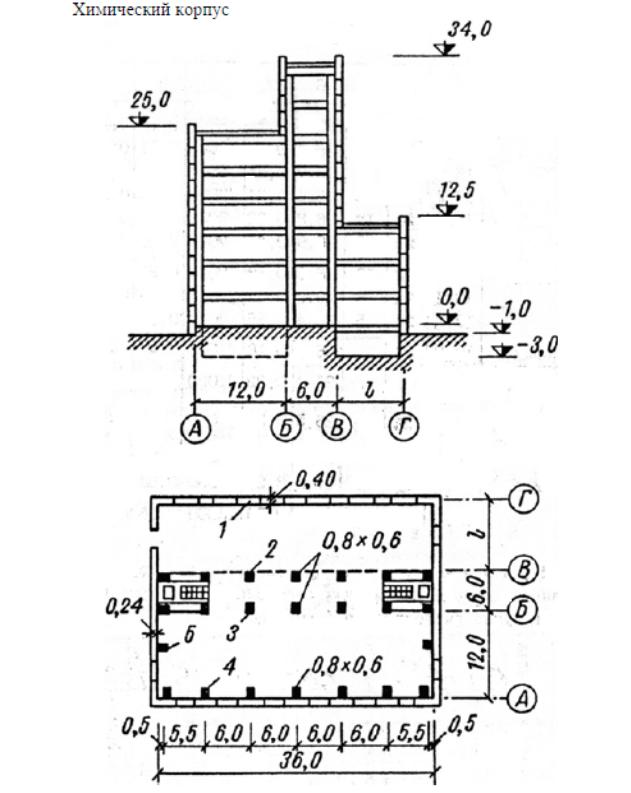

Рис. 1 Схема сооружения

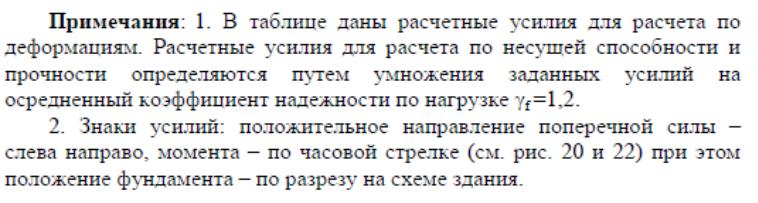

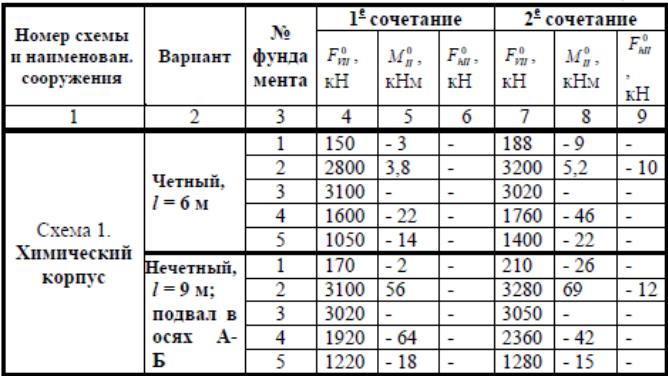

Табл. 1 Усилия на обрезах фундаментов от расчетных нагрузок в наиболее невыгодных сочетаниях (см. примечание в конце таблицы).

В данной работе используются данные нечетного варианта и 1-е сочетание усилий.

Рис. 2 Геолого-литологический разрез

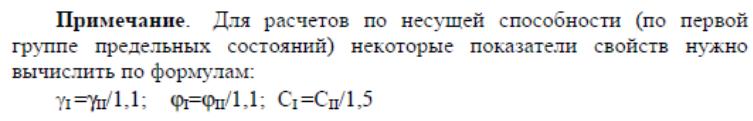

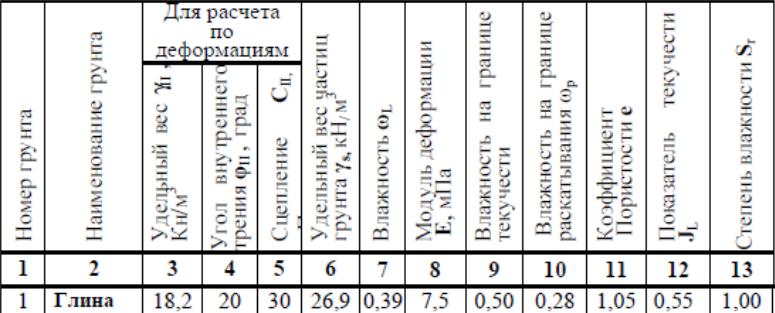

Табл. 2 Расчетные характеристики физико-механических свойств грунтов

2. Анализ инженерно-геологических условий, анализ инженерных свойств грунтов.

Порядок напластованию указан в буровой колонке (рис. 1), исходные характеристики грунтов приведены в табл. 2.

Р

0,000

ис. 3 Буровая колонка со схемой напластования грунтов, построенная эпюра условного расчетного сопротивления основания R_o (кПа) по каждому слою грунта

R_o , кПа

	0 ,5	почвенно-раст.
	4 ,5	песок	100
	2 ,5	глина	180,5
		суглинок	284,5

Анализируя слои грунта, можно сделать следующие выводы:

1. слой: почвенно-растительный слой,

• мощность 0,5м,

• не может служить основанием

2. слой: песок серовато-желтый, пылеватый

• мощность 4,5 м,

• показатель текучести J _L= 0,60, мягкопластичная глина,

• коэффициент пористости е=0,70, песок средней плотности,

• степень влажности S_r=0,97, водонасыщенный,

• условное расчетное сопротивление R_o=100 кПа

3. слой: глина коричневато-серая, ленточная

• мощность 4,0 м,

• показатель текучести J _L= 0,55, мягкопластичная,

• коэффициент пористости е=1,05 ,

• условное расчетное сопротивление R_o=180,5 кПа

4. слой: суглинок, серый, пылеватый с линзами песка и гравия

• показатель текучести J _L= 0,31, тугопластичный,

• коэффициент пористости е=0,42,

• условное расчетное сопротивление R_o= 284,5кПа (значение взято для е=0,5)

Уровень подземных вод (УПВ) невысокий (-2,500 м в абсолютных отметках).

3. Оценка характера нагрузок и конструктивных особенностей здания

Анализируя данные табл. 1 Усилия на обрезах фундаментов от расчетных нагрузок в наиболее невыгодных сочетаниях, можно сделать следующие выводы:

• Абсолютные значения вертикальных нагрузок: фундамент тяжело нагруженный

• Большая степень различия вертикальных нагрузок

• Горизонтальные нагрузки значительные, т. о. ухудшаются условия работы оснований по устойчивости

• Эксцентриситет нагрузки большой.
