1. В чем заключается экономическая целесообразность компенсации реактивной мощности?

а) за счет компенсации происходит снижение полной мощности и тока; увеличивается пропускная способность линий и трансформаторов; снижается сечение проводов и мощности трансформаторов:

б) за счет установки компенсирующих устройств происходит снижение потерь мощности:

в) снижаются потери электроэнергии:

г) снижаются потери напряжения:

2. В чем заключается физический смысл компенсации реактивной мощности? Докажите экономическую целесообразность компенсации реактивной мощности.

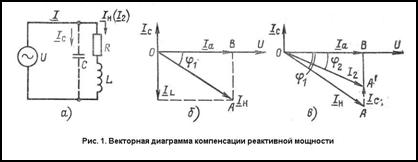

Пусть до компенсации потребитель имел активную мощность P, соответственно ток I_a (отрезок ОВ на рис 1, б) и реактивную мощность от индуктивной нагрузки Q₁ с соответствующим током I_L (отрезок ВА). Полной мощности S₁ соответствует вектор I_н (отрезок ОА). Коэффициент мощности до компенсации cosφ. Векторная диаграмма компенсации представлена на (рис.1, в). После компенсации, т.е. после подключения параллельно нагрузке КУ (конденсатора) с мощностью Q_К (ток I_c), суммарная реактивная мощность потребителя будет уже Q₁ – Q_K (ток I_L – I_C) и соответственно снизится угол сдвига фаз с φ₁ до φ₂ и повысится коэффициент мощности с cosφ₁ до cos φ₂. Полная потребляемая мощность при той же потребляемой активной мощности P (токе I_a) снизится с S₁ (ток I_Н) до S₂ (ток I₂) (отрезок OA’). Следовательно, в результате компенсации можно при том же сечении проводов повысить пропускную способность сети при активной мощности.

3. Дайте определение номинальной мощности электроприемника. Как определить Рном для эп повторно-кратковременного режима? Как определить Рном, если даны Sном и пв?

Номинальная мощность электроприемника – эта мощность, обозначенная на заводской табличке или в паспорте двигателя, силового или специального трансформатора, либо на цоколе или колбе источников света. Под номинальной мощностью электродвигателя понимается мощность Р_н, развиваемая двигателем на валу при номинальном напряжении, а под номинальной мощностью других приемников энергии – потребляемая ими из сети мощность при номинальном напряжении, определенных условиях среды и том режиме работы, для которых они предназначены. Номинальная мощность приемников всегда приводится к нагрузке длительного режима их работы. Паспортная мощность приемников повторно-кратковременного режима приводиться к номинальной длительной мощности при продолжительности включения ПВ=100% по следующим формулам: для электродвигателей Р_ном=Р_пасп. ;

для трансформаторов S_ном=S_пасп. , где Р_пасп, (кВт); S_пасп, (кВА); ПВ_пасп. – относительная продолжительность включения приемника;

для трансформаторов электрических печей Р_ном= S_пасп.cos_пасп, где cos_пасп – номинальный коэффициент мощности трансформатора электрических печей. Для трансформаторов сварочных машин и трансформаторов ручной сварки номинальная активная мощность – эта некоторая условная мощность, приведенная к ПВ=100%.

Р_ном= S_{пасп .} cos_пасп.

Для кранов следует иметь в виду эл.привод каждого механизма, включая приводимые двумя двигателями, мощности которых складываются.

Под номинальной реактивной мощностью понимается реактивная мощность, потребляемая из сети (знак плюс) или отдаваемая в сеть (знак минус) при номинальной активной мощности и номинального напряжения.

активной мощности и номинального напряжения.

4. Дайте определение терминов «энергетическая система» и «электроэнергетическая система». Схема ГПП с отделителями и короткозамыкателями: принцип действия и область применения. Электроэнергетическая система — это находящееся в данный момент в работе электрооборудование энергосистемы и приёмников электрической энергии, объединённое общим режимом и рассматриваемое как единое целое в отношении протекающих в нём физических процессов.

Электроэнергетическая система — электрическая часть энергосистемы и питающиеся от неё приёмники электрической энергии, объединённые общностью процесса производства, передачи, распределения и потребления электрической энергии.

Энергосистема — технический объект, как совокупность электростанций, приёмников электрической энергии и электрических сетей, соединённых между собой и связанных общностью режима.

Энергетическая система (энергосистема) — совокупность электростанций, электрических и тепловых сетей, соединённых между собой и связанных общностью режимов в непрерывном процессе производства, преобразования, передачи и распределения электрической и тепловой энергии при общем управлении этим режимом.
