Введение

Данное методическое пособие предназначено для расчета основных элементов, оборудования схем электроснабжения различных объектов, для выполнения расчетов при работе над курсовым и дипломным проектированием.

В методическом пособие представлены следующие указания:

- расчет электрических нагрузок

- выбор и проверка защитной и пусковой аппаратуры электрооборудования;

- выбор трансформаторов и расчет потерь в них;

- выбор схемы электроснабжения;

- выбор распределительной и питающей сети объектов различными методами и способами;

- определения ЦЭН;

- Расчет токов короткого замыкания, проверка оборудования на действия этих токов;

- расчет контура заземления ГПП;

- элементы релейной защиты;

- и другие вопросы.

В методическом пособие, приведен список необходимой литературы, методических указаний, нормативных документов.

Каждый из расчетов сопровождается примером.

1 Исследовательский раздел

1.1 Исходные данные по объекту проектирования

Объектом проектирования является электромеханический завод, состоящий из пяти цехов.

Электроснабжение завода осуществляется от энергосистемы по воздушной линии, длина которой равна L_ВЛ =19км. Центром электрических нагрузок (ЦЭН) завода является главная понизительная подстанция (ГПП). Питание цехов от ГПП осуществляется кабелями, проложенными в земляных траншеях на расстоянии 200 мм между кабелями. Энергосистема имеет два напряжения 35 кВ и 110 кВ. Вторичное напряжение трансформаторов ГПП равно 10 кВ. А вторичное напряжение на цеховых трансформаторных подстанциях равно 0,4 кВ. Мощность короткого замыкания на шинах районной подстанции равна S_кз=500 МBА.

Время работы завода с использованием максимальной нагрузки (Т_max) составляет 3700 часов в год.

Завод работает в две смены, продолжительность каждой смены 8 часов, без выходных.

Завод располагается в третьей климатической зоне. Вид грунта, суглинок. Температура грунта 18 градусов, среднегодовая t=20

Питающая сеть цехов завода выполнена с изолированной нейтралью, а распределительная с глухо заземленной нейтралью.



Реактивный коэффициент мощности, установленной энергосистемой =0,34_.

Установленная мощность освещения цеха № 1 составляет Руст = 31 кВт. Нагрузки цехов 2 - 5 содержат порядка 70% электроприемников 1 и 2 категории надежности электроснабжения.

В цехе №1 их количество составляет порядка 60%, а электрооборудование цеха №1 относится к 3 категории надежности.

Все электроприемники данного цеха работают на переменном токе и рассчитаны на рабочее напряжение 380 В.

1.2 Анализ исходных данных

В таблице 1 приведены наименования и мощности электрооборудования установленного в цехе № 1.

Таблица 1 – Силовое оборудование цеха №1

Наименование электроприемника	Мощность на валу, РВ (кВт)	Количество единиц, n (шт).	Паспортная мощность, Pп (кВт) или Sп (кВА)	Примечание
Вертикально фрезерный	18,5	4
Точильно- шлифовальный	13	3
Радиально сверлильный	2,8	10
Строгальный	14,8	3
Расточный	11,9	2
Установка разметочная	23,1	1
Пресс	43,8	2
Штамповочное оборудование	36,9	4

Продолжение таблицы 1

Наименование электроприемника	Мощность на валу, РВ (кВт)	Количество единиц, n (шт).	Паспортная мощность, Pп (кВт) или Sп (кВА)	Примечание
Компрессорное оборудование	21,3	4
Вытяжная вентиляция	2,8	4
Подъемное оборудование		1	19,3	ПВ = 40%
Сварочные машины		4	22,8	ПВ = 25%	сos = 0,5
Приточная вентиляция	15,9	4

Значения установленной мощности оборудования цехов №2-5, а также соответвующие коэффициенты спроса и коэффициенты активной мощности представлены в таблице 2

Таблица 2 - Данные оборудования цехов № 2-5

Объект	Установленная мощность РУСТ (кВт)	Коэффициент спроса Кс	Cos
Цех № 2	6750	0,24	0,8
Цех № 3	3700	0,23	0,6
Цех № 4	3750	0,22	0,85
Цех № 5	8110	0,21	0,9

Расчет электрических нагрузок цеха 1 следует осуществлять методом упорядочных диаграмм. Данный метод является наиболее точным так как от правильной оценки ожидаемых электрических нагрузок зависит степень финансовых вложений при организации электроснабжения.

Расчет электрических нагрузок цехов со 2 – 5 будет осуществляться методом коэффициента спроса. Данный метод подходит для расчета электрических нагрузок на ранней стадии проектирования. При выборе числа и мощности цеховых трансформаторов цехов со 2 – 5 следует учесть, что 70% электрооборудования этих цехов относятся к первой и второй категории электроснабжения. Раз 4 из 5 цехов относятся к первой и второй категорией то и завод относится к первой категории.

Воздушная линия будет выполнена сталеалюминевым проводами марки АС. Питающая сеть завода будет выполнена кабелями марки АСБ. Климатическая зона – 3. Температура грунта – 18^о С^о. Грунт суглинок.

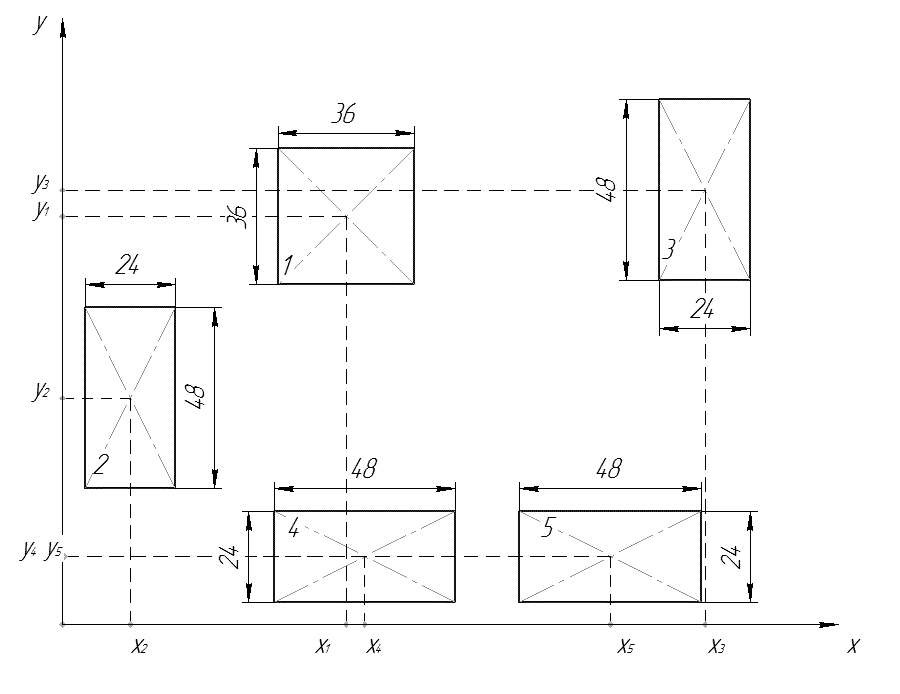

Проектируемый электромеханический завод состоит из пяти цехов, расположение которых приведено на рисунке 1

Р исунок 1- План расположения цехов объекта проектирования
