Задача 3. Анализ сетей Петри
Сеть Петри задана графически (рис. 23…30). В табл. 1 в соответствии с вариантом и указанным номером рисунка приведены различные начальные маркировки сети.
Выполнить следующие действия:
Описать сеть аналитическим и матричным способами.
Проверить условия срабатывания каждого из переходов и найти новые маркировки, к которым приведет срабатывание соответствующих переходов, путем выполнения матричных преобразований.
Построить дерево достижимости заданной сети.
Проверить, является ли достижимой одна из маркировок, получаемых на четвертом шаге построения дерева, составив и решив матричные уравнения.
Таблица 1
№ варианта |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
||
1 |
3 |
2 |
1 |
0 |
3 |
1 |
0 |
2 |
1 |
3 |
1 |
3 |
1 |
3 |
2 |
||
2 |
2 |
2 |
0 |
3 |
1 |
2 |
4 |
1 |
2 |
1 |
1 |
1 |
2 |
2 |
1 |
||
3 |
2 |
3 |
2 |
1 |
0 |
1 |
1 |
3 |
4 |
3 |
2 |
1 |
3 |
2 |
3 |
||
4 |
0 |
1 |
3 |
2 |
1 |
3 |
3 |
2 |
1 |
2 |
3 |
2 |
- |
- |
- |
||
5 |
1 |
0 |
1 |
1 |
2 |
0 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
||
№ рисунка |
Рис. 29 |
Рис. 30 |
Рис. 24 |
Рис. 25 |
Рис. 26 |
||||||||||||
Решение:
Опишем сеть аналитическим и матричным способами. Приведем графическое представление сети Петри, в которой позиции P = {p1, p2, p3, p4} и переходы T = {t1, t2, t3}. Начальная маркировка сети обозначается вектором μ0 [μ1,μ2,μ3,μ4], μ0 [3,1,3,2]. Отсюда получим:
При аналитическом способе задания сеть Петри задается как C = (P,T,F,H,μ0), где, кроме множеств позиций Р и переходов Т, задаются входная F и выходная Н функции. Через F(tj) обозначается множество входных позиций, а через H(tj) – множество выходных позиций перехода tj; μ0 – начальная маркировка сети.
F(t1) = {p1, p2}, H(t1) = { p1, p4},
F(t2) = {p3}, H(t2) = { p2, p2, p4},
F(t3) = {p4}, H(t3) = {p3},
,
Матричная форма определения сети Петри эквивалентна аналитическому способу задания C = (P,T,D–,D+,μ0). Здесь D– и D+ – матрицы входных и выходных инциденций соответственно размером m × n, где m – число переходов и n – число позиций.
Элемент dij– матрицы D– равен кратности дуг, входящих в i-й переход из j-й позиции.
Элемент dij+ матрицы D+ равен кратности дуг, выходящих из i-ro перехода в j-ю позицию.
Для рассматриваемой сети Петри
Матрица D = D+ – D - называется матрицей инцидентности сети Петри,
2. При начальной маркировке μ0 [3 1 3 2] сети Петри разрешенными являются все переходы.
Переход t1
[μ0]
≥ [10000]*
D–
= [10000]
·
;
[3 1 3 2]
≥ [1 1 0 0]
– условие
выполняется, переход разрешен.

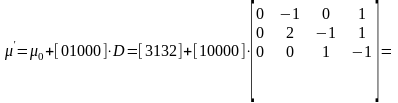

Новая маркировка при срабатывании перехода t2 равна:
.
Переход t2
[μ0] ≥ [01000]* D– = [01000] ·с; [3132] ≥ [0 0 1 0] – условие выполняется, переход разрешен.
Новая маркировка при срабатывании перехода t2 равна:
.
.
Переход t3
[μ0]
≥ [00100]*
D–
= [00100]
·
; [3132]
≥ [001-1]
– условие
выполняется, переход разрешен.
Новая маркировка при срабатывании перехода t3 равна:
.
Построим дерево достижимости заданной сети.
[3112]
t1
t3
t2
[3141]
[3323]
[3033]
t2
[3332]
t33
t1
[3040]
[3150]
t1
[3233]
t23
[3523]
t2
t33
[3242]
[3424]
Проверим, является ли достижимой одна из маркировок, полученных на пятом шаге построения дерева, составив и решив матричные уравнения.
Уравнение
принимает вид
Перенесем
в левую часть и выполним умножение,
тогда
.
Приравняем составляющие векторов
Система имеет решение x1 = 1; x2 = 2; x3 = 1; x4 = 0; x5 = 0.
Это значит, что исследуемая маркировка достижима и в последовательности срабатываний переход t2 срабатывает 2 раза, переходы t1, t3, срабатывают по одному разу.
