34Frame Relay желісіндегі қызмет көрсету сапасы
Протокол frame relay ориентирован на установление соединения. Виртуальное соединение - постоянное или коммутируемое (PVC или SVC) - необходимо установить прежде, чем два узла смогут обмениваться друг с другом информацией. PVC (Permanent Virtual Circuit - постоянный виртуальный канал) - это постоянное соединение между двумя узлами, и оно не может быть произвольным образом разорвано. Напротив, SVC (Switched Virtual Channel - коммутируемый виртуальный канал) обеспечивает по требованию коммутируемый сервис frame relay между двумя узлами. Предназначение этих соединений состоит в расширении области применения frame relay на другие типы приложений, такие как голос, видео и защищенные приложения Internet, помимо прочих. Однако в настоящее время SVC не получили широкого распространения, поскольку реализовать их сложнее, чем PVC. Как следствие, PVC является наиболее распространенным режимом связи в сети frame relay.

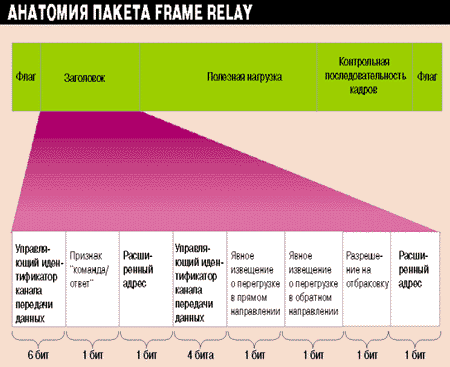

Каждое соединение PVC, как и SVC, идентифицируется уникальным образом посредством идентификатора канала передачи данных (Data-Link Control Identifier, DLCI). DLCI схож с телефонным номером, за тем исключением, что сфера его действия ограничивается только локальным участком сети. Благодаря этому разные маршрутизаторы в сети могут повторно использовать тот же самый DLCI, что позволяет сети поддерживать большее число виртуальных каналов. (рис. 1)
Рис.1
Рис. 2
Frame Relay желісіндегі потоколдар стегі.
Технология frame relay использует для передачи данных технику виртуальных соединений, аналогичную той, которая применялась в сетях Х.25, однако стек протоколов frame relay передает кадры (при установленном виртуальном соединении) по протоколам только физического и канального уровней, в то время как в сетях Х.25 и после установления соединения пользовательские данные передаются протоколом 3-го уровня.
Кроме того, протокол канального уровня LAP-F в сетях frame relay имеет два режима работы - основной (core) и управляющий (control). В основном режиме, который фактически практикуется в сегодняшних сетях frame relay, кадры передаются без преобразования и контроля, как и в коммутаторах локальных сетей. За счет этого сети frame relay обладают весьма высокой производительностью, так как кадры в коммутаторах не подвергаются преобразованию, а сеть не передает квитанции подтверждения между коммутаторами на каждый пользовательский кадр, как это происходит в сети Х.25. Пульсации трафика передаются сетью frame relay достаточно быстро и без больших задержек.
При таком подходе уменьшаются накладные расходы при передаче пакетов локальных сетей, так как они вкладываются сразу в кадры канального уровня, а не в пакеты сетевого уровня, как это происходит в сетях Х.25.
Структура стека (рис. 6.25) хорошо отражает происхождение технологии frame relay в недрах технологии ISDN, так как сети frame relay заимствуют многое из стека протоколов ISDN, особенно в процедурах установления коммутируемого виртуального канала.
Рис. 6.25. Стек протоколов frame relay
