Особенности восприятия цвета в тв.

ТВ изображение всегда отличается от изображения реального из-за:

1. размеры ТВ изображения ;

2.

Существуют различные критерии ТВ изображения к объекту передачи:

СКО – средне квадратичная ошибка (в ТВ с рядом оговорок).

В цветном ТВ критерием является:

критерий калориметрической тождественности.

а) B=nb;

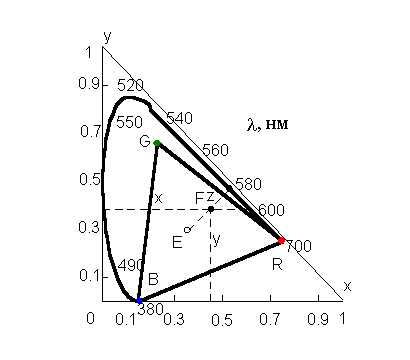

б) В пределах цветового треугольника приемника должно быть:

x,y,z – координаты цветового треугольника приемника.

Объединяя условия а) и б), получаем общие требования колориметрической тождественности.

u – изображение;

о – объект.

.

Условие (1) должно выполняться для всех звеньев цветного ТВ. Функциональная схема цветной ТВ системы имеет следующий вид:

спектральные характеристики передающих камер.

управляющий сигнал прожектора приемной ТВ трубки.

Чтобы выполнялось условие (1) оно должно для всех (3х) звеньев ТВ системы.

удельные координаты или кривые смешения цветов RGB.

Сравним (2) и (3) для выражения (1) должно

(4) – должно выполнятся в любой колориметрической системе.

т.е. спектральная чувствительность должна соответствовать выбранной координат в данной колориметрической системе.

Канал связи должен быть линейным.

Цветное изображение ( ) определяется люминофорами ЭОП.

Цветность ( ) определяется типом использования люминофоров.

Чем ближе к локусу, тем точнее будут воспроизводиться цвета существующие в природе, в тоже время зеленый цвет US более зеленый чем зеленый цвет ЕС.

, если использовать , то

коэффициент пересчета.

Вводится матричный цветокорректор.

коэффициент пересчета (может быть и положительным, и отрицательным).

Основные недостатки в том, что пересекаются на уровне 0,8÷0,9.

СДС

Основана на диохроических пленках. Пересекаются координаты на уровне 0,5.==> ==>WRB.

Отрицательные ветви сбрасываются и восстанавливаются матричным цветокорректором.

Пространственное и спектральное разделение световых потоков.

В настоящее время в качестве ОЭП используются электровакуумные и твердотелые передающие ТВ трубки, но принцип разделения один и тот же.

3х (4х) передающая ТВ камера:

1. Входной объектив (об. поле зр.), Вариообъектив(перем F)

2. Устройство - конденсор - обеспечивает прарол. лучи на выходе

3. Объектив - необходим чтобы опт. лучи на (6) имели малый угол расход.

4. Полупрозрачное зеркало(расщепитель опт. луча)- только в 4 трубке. Вариант - когда сфф. сеч. ярк. Е_у исп. 4 перед. трубку

5. Отражающие зеркала

6. дихроические зеркала - пленка с коэф. прелом. n₁ нанесен на стекл. пов-ти(пластинки)

7. Приводные светофильтры- служат для коррекции спектр.чувств.перед.ТВ камер (8)

Любительские передающие ТВ камеры:

ЭОП – кинескопы цветного ТВ.

3 типа ЭОП цветного ТВ:

1) электровакуумный кинескоп (высокая надежность, малая яркость):

2) плазменный ЭОП (наибольшая яркость, малая надежность);

3) ЖК матрицы на светодиодах (самые надежные).

1. а) кинескоп с мозайчатым экраном и теневой маской; б) -//-//- со штриховых -//-//-

в) хроматроны с цветоуправляющей сеткой и цветоделительной маской.

1.а):

В колбе кинескопа, сохранившей в основном конфигурацию колбы черно-белого кинескопа, располагаются три электронных прожектора (1), формирующих три электронных луча (2) в соответствие с тремя основными цветами R, G и B. В состав каждого прожектора входят подогреватель (3), катод (4), модулятор (управляющий электрод) (5), ускоряющий электрод (6), фокусирующий электрод (7), анод (8). Общей для всех трех лучей является отклоняющая система (9), содержащая две строчных и две кадровых отклоняющих катушки. Блок полюсных наконечников (10), Зерна люминофора (12), электромагниты (13), магниты чистоты цвета (14), магнит гори­зонтального перемещения “синего” луча (15).

Зерна люминофора – внутри колбы в строчной последовательности.

Неточность сборки электронных прожекторов.

должно стремиться на люминофор R;

==> G;

==> B;

Электромагниты записываются токами, соответствующие токам .

Теневая маска: лучи должны попадать на свои люминофоры.

Яркость прожекторов увеличивается. Нет магнит. чист. свет., устройство сведения электронного луча настраивается на заводе. ОС вышло из строя ==> нет смысла ремонтировать.

Видимость помех на изображении.(ТЕМА ИЗ УПРОВ)

В любой радиотехнической системе всегда есть помехи.

Помехи в ТВ:

1. р егулярная (гармоническая);

2. и мпульсная (индустриальная);

3. ф луктуационная (гладкая, шумы);

1)

Проявление помехи зависит от частоты.

Если , то будут наклонные ч/б полосы.

;

Если , то возможно переменение полос по оси y.

то возникновение мелкоструктурная сетка.

2)

Импульсная (индустриальная)

Черные или белые штрихи на изображении.

3)

Флуктуационные (гладкие, шумы)

В ТВ есть 2 вида шумов:

а) Белый шум -

б) Треугольный (окрашенный) шум -

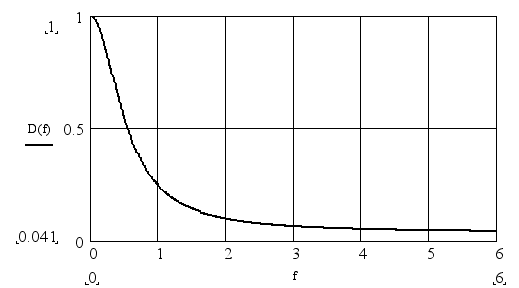

A(f) – кривые видимости помехи (весовая функция помехи).

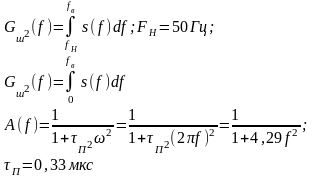

Для оценки шумов вводится взвешиваемая мощность шума.
