Длина волны	109	108	107	106		105	104	103	102	10	10-1	10-2	10-3		10-4	10-5		10-6		10-7	10-8		10-9	10-10
Частота излучения	10	102	103	104		105	106	107	108	109	1010	1011	1012		1013	1014		1015		1016	1017		1018	1019
Название спектра	Низкочастотные колебания				Радиоволны									Инф. Изл.					Ульт. лучи			Рентген. лучи

Видимый диапозон

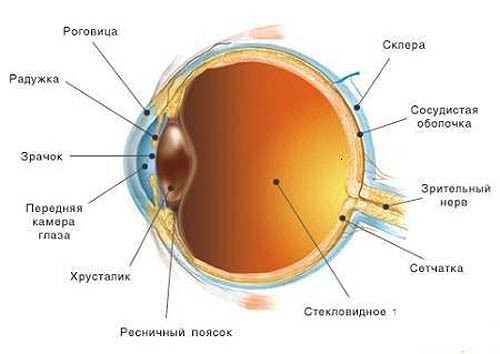

Зрительный аппарат человека. Его устройство.

Диаметр глаза – 25мм.

Глаз состоит из трех оболочек:

1. Наружно-твердая(склера)

2. Сеть мелк. капилляр. сосудов(радуж. оболочка)

3. Сетчатая оболочка

Диаметр зрачка 2÷8мм.

Сетчатка является световоспринимающим аппаратом.

За зрачком находится хрусталик.

Хрусталик – двояковыпуклая линза.

Роль цилиарной мышцы заключается в изменении хрусталика в зависимости от расстояния до наблюдаемого объекта.

Световоспр. эл. сетчатки явл. окончания нервных волокон.

Светочувствительные элементы бывают двух видов:

1. Палочки.

2. Колбочки.

В сетч. обол. каждого глаза имеются около 130 млн. палочек и 7 млн. колбочек. Колбочки находятся в основном в центре сетчатки. П. и К. различаются по своим функциям.

Палочки более светочувст., но не обладают способностябю различать цвета и мелкие детали.

Колбочки способны различать цвета и мелкие детали, но они менее светочувст.

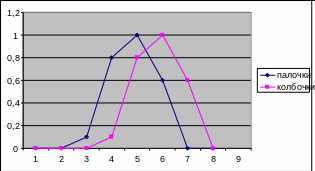

Спектр. хар-ка зрения имеет след. вид:

λ, 10^-1мкм

Функциональная схема тв-системы

ТВ – наука о передаче изображения на расстояние.

ТВ системы – это системы, которые обеспеч. передачу информ. на дальные расстояния.

Они бывают двух видов:

1. Вещательные.

2. Прикладные.

В вещат. ТВ получателем информ. является глаз человека, и все характеристики ТВ-системы должны быть согласов. со свойствами зрения.

Для того, чтобы передавать информ. необходимо:

1. Сформир. оптич. изобр.

2. Преобразов. оптич. изобр. на элект. сигнал.

3. Передать элект. сигнал.

4. Преобразов. элект. сигнал в ТВ-изобр.

Функциональная схема ТВ-системы:

Принцип передачи изображения

B(x,y,z,t,λ,p) – коэф. яркости.

x,y,z – простр. координаты.

t – время.

λ,p – пар-ры хар-щие цветность объекта передачи.

λ – доминир. длины волны(доминанта), которая соот. субъект. пар-р цвета, цветовой тон.

p – насыщенность цвета, степень разбавл. монохромного цвета белым цветом.

Субъективным аналогом чистоты света явл. насыщенность.

B_λ – яркость спектрально чистого цвета.

B_E – яркость белого цвета.

E(x,y,z,t,λ,p) – освещенность объекта.

ρ(x,y,z,t,λ,p) – отраженность.

Оптическое изобр. – B_опт(x,y,t,λ,p).

ЭОП(электрооптич. преобразов.) –

Для того, чтобы b(x,y,t,λ,p) соответ. B(x,y,t,λ,p) необход. передавать бесконечный объем информ. В тоже время канал не может передавать такие объемы информ.

Свойства информ. во времени и кон. расшир. способности построено два принципа передачи изобр.:

1.Инерционность зрения.(ИЗ)

При ИЗ происходит переход по непрерывному дискр. времени, т.е. B(x,y,z,t,λ,p) за меняется на B^(x,y,z,t,λ,p), т.е. дв-е объекта передается не непрерывно, а отдел. фазами движения. (По каналу связи передается момент. снимок изобр.)

За счет ИЗ ТВ-изобр. будет слитно во времени.

Для того, чтобы отсут. скачкообраз. хар-р движения, или для того, чтобы изобр. передавалось слитно, необходимо:

24÷25; N – частота кадров

Кадр – момент. снимок, который подлежит восприятию в ТВ-системе.

Частота кадров в ТВ выбрана в 25(ЕС)÷30(US) Гц.

T_k(Длит. кадров)=1/N

2.Дискретизация по простр. коорд.

x,yx^,y^

B (x,y)B^(x^,y^)Z

Разбивка изобр. на эл-ты размерами Δx и Δy назыв. дискритизацией.

Если эл-ты дискр. Δx<=δ и Δy<=δ, т.е. зрит. аппарат человека не будет замечать изменение яркости, то такие эл-ты дискр. называются эл-тами изобр.

δxδ – эл-т изобр.

Отдел. полоски размерами δ назыв. строки изобр.(Z)

;

;

К_ф – коэф. формата.

;

- в наст. время.

Сущест. два способа передачи яркости изобр.:

а) одновременный

B_i соответ. b_i

; ; Z=625; n=0,5*10⁶

б)последовательный

В строке эл-ты изобр. передаются послед., а в кадре строки передаются сверху вниз.

Послед. способ техн. обесп. разверткой изобр. Закон, по которому осущ. послед. передача изобр. получил название способ развертки.

U _ci=a*B_i;

Способ развертки должен быть различным. но должен удовл. след. требованиям:

1. Каждый эл-т изобр. должен быть кадр за кадром и только один раз.

2. Скорость передачи эл-тов изобр. постоянна.

В вещательном ТВ применяется построчная или прогрессивная развертка, и эл-ты изобр. передаются со скор. U_x по х(строкам) и со скор. U_y по у(кадру).

;

В электр. ТВ развертка техн. обесп. путемдв-я эл. лучей со скоростью U и δхδ опред. диаметрами эл. лучей.

Траектория движения эл. лучей имеет след. вид:

обр. ход по строке

;

Обратные ходы по строкам и кадрам не передаются.

Совокупность обратных и прямых ходов образ. растровое ТВ.

Кадр – растр., на котором имеется изобр.

Обобщенная схема ТВ-системы.

Отклонение эл. лучей на панели осущ. эл.-маг. отклонениями.

ГР1 и СГ – разл. эл-ты на перед стороне.

РЭ1 и РЭ2 – эл-ты развертки.

СГ – синхрогенератор.

ГР1 и ГР2 – генераторы развертки.

На прем. сторону на ряду с инф. о яркости, т.е. с видеосигналом, должна перед. инф. о синхрон. ГР2 по частоте и по фазе. Эта инф. перед. с помощью прямоуг. импульсов и по кадрам, при чем:

Т_кси>> Т_сси;

Совокупность кси и сси получила назв. синхросмесь.

Для того, чтобы ТВ-изобр. было подобно опт. изобр. нужно:

;

;

;

М – масштаб изобр.

x=Mx₁  U_x=M U_x1 

y=My₁  U_y=M U_y1 

Для того, чтобы обеспеч. геом. подобие ТВ-изобр. необходимо, чтобы скорость дв-я эл. лучей(разл. эл-тов) перед. и прием. системы должны быть связаны между собой через масштаб изобр.
