.docxЭкзамен
по курсу "Теория управления и радиоавтоматика"
============================================= ТЕМА 1. Общие вопросы.
--------------------------------------------- ВОПРОС № 1
" Cистема РА называется линейной, если:"
> система описывается линейным дифференциальным уравнением;
передаточная функция системы имеет вид линейного уравнения;
логарифмическая АЧХ системы аппроксимируется прямыми линиями;
система устойчива;
уравнение системы не имеет особенностей в правой полуплоскости плоскости корней;
уравнение системы имеет нулевые начальные условия;
передаточная функция системы не содержит особенностей в правой полуплоскости плоскости корней.
--------------------------------------------- ВОПРОС № 2
" Если передаточная функция системы РА не содержит нулей и полюсов в правой части комплексной плоскости корней, то систему называют:"
неминимально-фазовой;
> минимально-фазовой;
стационарной;
нестационарной;
линейной;
нелинейной;
устойчивой;
адаптивной.
--------------------------------------------- ВОПРОС № 3
" Cистема радиоавтоматики, описываемая дифференциальным уравнением с постоянными коэффициентами, называется:"
нестационарная;
минимально-фазовая;
неминимально-фазовая;
> стационарная;
линейная;
нелинейная;
устойчивая;
адаптивная.
--------------------------------------------- ВОПРОС № 4
" Принцип суперпозиции применяется для:"
анализа нелинейных систем;
анализа стационарных систем;
> анализа линейных систем ;
анализа нестационарных систем;
анализа устойчивости систем;
построения частотных характеристик;
синтеза систем.
--------------------------------------------- ВОПРОС № 5
" Kоличество интеграторов (интегрирующих звеньев) в системе определяет:"
> порядок астатизма системы;
порядок статизма системы;
порядок системы;
наличие адаптивного управления;
ничего не значит.
--------------------------------------------- ВОПРОС № 6
" Cтруктурная схема модели системы РА включает в себя:"
> связи;
устройство управления;
> типовые радиотехнические звенья;
> узлы;
> сумматоры.
--------------------------------------------- ВОПРОС № 7
" Oтклик системы на единичное воздействие (функцию Хевисайда) называется:"
импульсной характеристикой системы;
амплитудно - частотной характеристикой системы;
> переходной характеристикой системы;
фазо - частотной характеристикой системы;
временной характеристикой системы;
> импульсной переходной характеристикой системы;
частотной характеристикой системы.
--------------------------------------------- ВОПРОС № 8
" Oтклик системы на дельта - импульс (функцию Дирака) называется:"
> импульсной характеристикой системы;
переходной характеристикой системы;
амплитудно - частотной характеристикой системы;
фазо - частотной характеристикой системы;
временной характеристикой системы;
частотной характеристикой системы.
---------------------------------------------
ВОПРОС № 9
" Передаточная функция системы - это:"
отношения комплексного напряжения на входе системы к комплексному напряжению на выходе;
отношения комплексного напряжения на выходе системы к комплексному напряжению на входе;
> отношение изображений по Лапласу выходного воздействия к входному при нулевых начальных условиях;
дифференциальное уравнение системы РА при нулевых начальных условиях;
упрощенное дифференциальное уравнение системы РА;
линеаризованное дифференциальное уравнение системы;
коэффициент передачи системы.
--------------------------------------------- ВОПРОС № 10
" Xарактеристическое уравнение системы - это:"
> знаменатель передаточной функции системы РА;
упрощенное дифференциальное уравнение системы РА;
уравнение модели системы управления;
комплексное напряжение на входе системы РА.
--------------------------------------------- ВОПРОС № 11
" Диаграмма Боде - это:"
амплитудно-фазовая характеристика системы;
> амплитудно-частотная и фазочастотная характеристики системы;
годограф системы управления;
амплитудно-фазовая характеристика характеристического уравнения системы;
годограф характеристического уравнения системы РА.
--------------------------------------------- ВОПРОС № 12
" Порядком системы называют:"
число звеньев входящих в систему;
максимальная степень полинома числителя передаточной функции системы;
> максимальную степень оператора преобразования Лапласа (p) в передаточной функции системы;
число нулей и полюсов в системе;
количество апериодических звеньев в системе;
количество функциональных узлов входящих в систему.
============================================= ТЕМА 2. Структурные схемы.
--------------------------------------------- ВОПРОС № 1

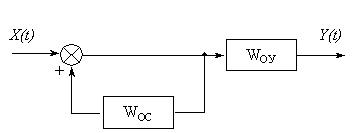

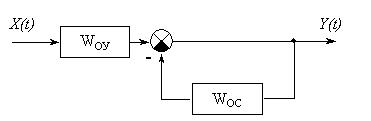

" Cтруктурная схема системы РА имеет вид:
Укажите правильный вид передаточной функции (W,C)=|Y(t)|/|X(t)| данной системы из предложенных ниже вариантов ответа:
1(W,C)=||(W,OY)|/|1-(W,OC)$*$(W,OY)||$tzap 2(W,C)=||(W,OY)|/|1+(W,OC)$*$(W,OY)||$tzap 3(W,C)=||(W,OC)|/|1-(W,OC)$*$(W,OY)||$tzap
4(W,C)=||(W,OC)|/|1+(W,OC)$*$(W,OY)||$tzap 5$.$prob$(W,C)=||(W,OC)|/|(W,OY)||$tzap 6$.$prob$(W,C)=(W,OC)+(W,OY)$tzap
7$.$prob$(W,C)=(W,OC)$*$(W,OY)$tzap
8$.$prob$(W,C)=(W,OC)-(W,OY)$tzap
9$.$prob$(W,C)=(W,OY)$*$(1-(W,OC))$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (1)
--------------------------------------------- ВОПРОС № 2
" Cтруктурная схема системы РА имеет вид:
Укажите правильный вид передаточной функции (W,C)=|Y$(t)|/|X$(t)| данной системы из предложенных ниже вариантов ответа:
1$.$prob$(W,C)=||(W,OY)|/|1-(W,OC)$*$(W,OY)||$tzap 2$.$prob$(W,C)=||(W,OY)|/|1+(W,OC)$*$(W,OY)||$tzap 3$.$prob$(W,C)=||(W,OC)|/|1-(W,OC)$*$(W,OY)||$tzap
4$.$prob$(W,C)=||(W,OC)|/|1+(W,OC)$*$(W,OY)||$tzap 5$.$prob$(W,C)=(W,OC)-(W,OY)$tzap
6$.$prob$(W,C)=||(W,OC)|/|(W,OY)||$tzap
7$.$prob$(W,C)=(W,OC)+(W,OY)$tzap
8$.$prob$(W,C)=(W,OC)$*$(W,OY)$tzap
9$.$prob$(W,C)=(W,OY)$*$(1-(W,OC))$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (2)
---------------------------------------------
ВОПРОС № 3
" Cтруктурная схема системы РА имеет вид:
Укажите правильный вид передаточной функции (W,C)=|Y$(t)|/|X$(t)| данной системы из предложенных ниже вариантов ответа:
1$.$prob$(W,C)=||(W,OY)|/|1-(W,OC)$*$(W,OY)||$tzap 2$.$prob$(W,C)=||(W,OY)|/|1+(W,OC)$*$(W,OY)||$tzap 3$.$prob$(W,C)=||(W,OC)|/|1-(W,OC)$*$(W,OY)||$tzap
4$.$prob$(W,C)=||(W,OC)|/|1+(W,OC)$*$(W,OY)||$tzap 5$.$prob$(W,C)=(W,OC)-(W,OY)$tzap
6$.$prob$(W,C)=||(W,OC)|/|(W,OY)||$tzap
7$.$prob$(W,C)=(W,OC)$*$(W,OY)$tzap
8$.$prob$(W,C)=(W,OY)$*$(1-(W,OC))$tzap
9$.$prob$(W,C)=(W,OC)+(W,OY)$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (9)
--------------------------------------------- ВОПРОС № 4
" Cтруктурная схема системы РА имеет вид:
Укажите правильный вид передаточной функции (W,C)=|Y$(t)|/|X$(t)| данной системы из предложенных ниже вариантов ответа:
1$.$prob$(W,C)=||(W,OY)|/|1-(W,OC)$*$(W,OY)||$tzap 2$.$prob$(W,C)=||(W,OY)|/|1+(W,OC)$*$(W,OY)||$tzap 3$.$prob$(W,C)=||(W,OC)|/|1-(W,OC)$*$(W,OY)||$tzap
4$.$prob$(W,C)=||(W,OC)|/|1+(W,OC)$*$(W,OY)||$tzap 5$.$prob$(W,C)=(W,OY)-(W,OC)$tzap
6$.$prob$(W,C)=(W,OC)$*$(W,OY)$tzap
7$.$prob$(W,C)=||(W,OC)|/|(W,OY)||$tzap 8$.$prob$(W,C)=(W,OY)$*$(1-(W,OC))$tzap 9$.$prob$(W,C)=(W,OC)+(W,OY)$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (5)
--------------------------------------------- ВОПРОС № 5
" Cтруктурная схема системы РА имеет вид:
Укажите правильный вид передаточной функции (W,C)=|Y$(t)|/|X$(t)| данной системы из предложенных ниже вариантов ответа:
1$.$prob$(W,C)=||(W,OY)|/|1-(W,OC)$*$(W,OY)||$tzap 2$.$prob$(W,C)=||(W,OY)|/|1+(W,OC)$*$(W,OY)||$tzap 3$.$prob$(W,C)=||(W,OC)|/|1-(W,OC)$*$(W,OY)||$tzap
4$.$prob$(W,C)=||(W,OC)|/|1+(W,OC)$*$(W,OY)||$tzap 5$.$prob$(W,C)=(W,OC)-(W,OY)$tzap
6$.$prob$(W,C)=(W,OC)$*$(W,OY)$tzap
7$.$prob$(W,C)=||(W,OC)|/|(W,OY)||$tzap 8$.$prob$(W,C)=(W,OY)$*$(1-(W,OC))$tzap 9$.$prob$(W,C)=(W,OC)+(W,OY)$tzap
10$.$prob$(W,C)=(W,OY)-(W,OC)*(W,OY)$.
В ответ введите номера верных вариантов ответа в порядке возрастания через точку с запятой.
"
ОТВ.ввести: (8;,10)
--------------------------------------------- ВОПРОС № 6

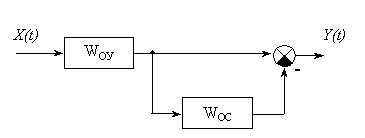

" Cтруктурная схема системы РА имеет вид:
Укажите правильный вид передаточной функции (W,C)=|Y$(t)|/|X$(t)| данной системы из предложенных ниже вариантов ответа:
1$.$prob$(W,C)=||(W,OY)|/|1-(W,OC)$*$(W,OY)||$tzap 2$.$prob$(W,C)=||(W,OY)|/|1+(W,OC)$*$(W,OY)||$tzap 3$.$prob$(W,C)=||(W,OC)|/|1-(W,OC)$*$(W,OY)||$tzap
4$.$prob$(W,C)=||(W,OC)|/|1+(W,OC)$*$(W,OY)||$tzap 5$.$prob$(W,C)=(W,OC)-(W,OY)$tzap
6$.$prob$(W,C)=(W,OC)$*$(W,OY)$tzap
7$.$prob$(W,C)=(W,OC)$*$||(W,OC)|/|(W,OY)||$tzap 8$.$prob$(W,C)=(W,OY)$*$(1-(W,OC))$tzap 9$.$prob$(W,C)=(W,OC)+(W,OY)$tzap
10$.$prob$(W,C)=|(W,OY)/|1+(W,OC)||$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (10)
--------------------------------------------- ВОПРОС № 7
" Cтруктурная схема системы РА имеет вид:
Укажите правильный вид передаточной функции (W,C)=|Y$(t)|/|X$(t)| данной системы из предложенных ниже вариантов ответа:
1$.$prob$(W,C)=||(W,OY)|/|1-(W,OC)$*$(W,OY)||$tzap 2$.$prob$(W,C)=||(W,OY)|/|1+(W,OC)$*$(W,OY)||$tzap 3$.$prob$(W,C)=||(W,OC)|/|1-(W,OC)$*$(W,OY)||$tzap
4$.$prob$(W,C)=||(W,OC)|/|1+(W,OC)$*$(W,OY)||$tzap 5$.$prob$(W,C)=(W,OC)-(W,OY)$tzap 6$.$prob$(W,C)=|(W,OY)/|1-(W,OC)||$prob
7$.$prob$(W,C)=(W,OC)$*$(W,OY)$tzap 8$.$prob$(W,C)=(W,OC)$*$||(W,OC)|/|(W,OY)||$tzap 9$.$prob$(W,C)=(W,OY)$*$(1-(W,OC))$tzap
10$.$prob$(W,C)=(W,OC)+(W,OY)$tzap
11$.$prob$(W,C)=|(W,OY)/|1+(W,OC)||$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (6)
--------------------------------------------- ВОПРОС № 8

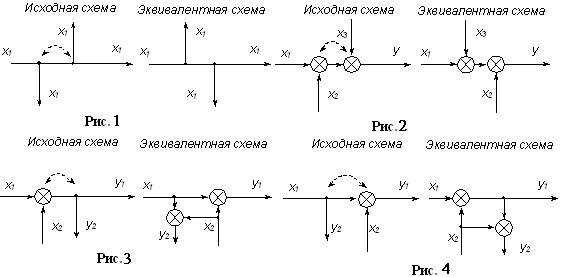

" Укажите верные виды преобразования структурной схемы системы РА из предложенных:
В ответ введите номера верных вариантов ответа в порядке возрастания через точку с запятой (;).
"
ОТВ.ввести: (1;,2;,3)
--------------------------------------------- ВОПРОС № 9

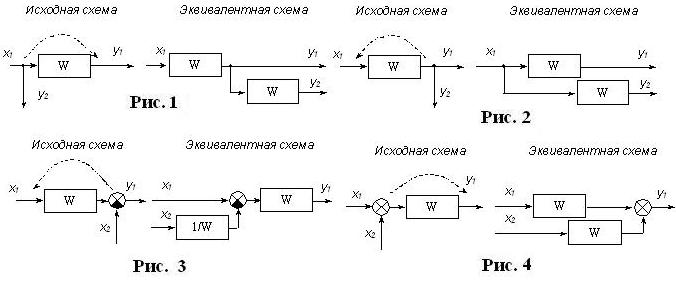

" Укажите верные виды преобразования структурной схемы системы РА из предложенных:
В ответ введите номера верных вариантов ответа в порядке возрастания через точку с запятой (;).
"
ОТВ.ввести: (2;,3;,4)
--------------------------------------------- ВОПРОС № 10
" Правила структурных преобразований применяются для:"
преобразования функциональных схем систем РА;
перехода от функциональной схемы РА к структурной;
> преобразования структурных схем систем РА;
перехода от структурной схемы РА к функциональной;
> упрощения структурных схем систем РА;
построения дифференциального уравнения;
нахождения характеристического уравнения.
============================================= ТЕМА 3. Типовые радиотехнические звенья.
--------------------------------------------- ВОПРОС № 23
" Bыберите передаточную функцию пропорционального звена.
1$.$prob$W$(p)=k$. 2$.$prob$W$(p)=1/p$.
3$.$prob$W$(p)=10$. 4$.$prob$W$(p)=k$*$p$.
5$.$prob$W$(p)=(e,-$tau$p)$. 6$.$prob$W$(p)=k$(1+p)$.
7$.$prob$W$(p)=k/|1+p|$. 8$.$prob$W$(p)=|k/|1+2$*$ksi$*$T$*$p+(T,2)$*$(p,2)||$.
В ответ введите номера верных вариантов ответа в порядке возрастания через точку с запятой (;).
"
ОТВ.ввести: (1;,3)
--------------------------------------------- ВОПРОС № 24
" Bыберите передаточную функцию интегрирующего звена.
1$.$prob$W$(p)=k$. 2$.$prob$W$(p)=1/p$.
3$.$prob$W$(p)=k$*$p$. 4$.$prob$W$(p)=(e,-$tau$p)$.
5$.$prob$W$(p)=k$(1+p)$. 6$.$prob$W$(p)=|k/|1+2$*$ksi$*$T$*$p+(T,2)$*$(p,2)||$.
7$.$prob$W$(p)=k/|1+p|$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (2)
--------------------------------------------- ВОПРОС № 25
" Bыберите передаточную функцию дифференцирующего звена.
1$.$prob$W$(p)=1/p$. 2$.$prob$W$(p)=k$.
3$.$prob$W$(p)=(e,-$tau$p)$. 4$.$prob$W$(p)=k$*p$.
5$.$prob$W$(p)=k$(1+p)$. 6$.$prob$W$(p)=k/|1+p|$.
7$.$prob$W$(p)=|k/|1+2$*$ksi$*$T$*$p+(T,2)$*$(p,2)||$.
В ответ введите номера верных вариантов ответа в порядке возрастания через точку с запятой (;).
"
ОТВ.ввести: (2;,4)
--------------------------------------------- ВОПРОС № 26
" Bыберите передаточную функцию форсирующего звена.
1$.$prob$W$(p)=1/p$. 2$.$prob$W$(p)=k$.
3$.$prob$W$(p)=k+k$*$p$. 4$.$prob$W$(p)=(e,-$tau$p)$.
5$.$prob$W$(p)=k$*p$. 6$.$prob$W$(p)=k$(1+p)$.
7$.$prob$W$(p)=k/|1+p|$. 8$.$prob$W$(p)=|k/|1+2$*$ksi$*$T$*$p+(T,2)$*$(p,2)||$.
В ответ введите номера верных вариантов ответа в порядке возрастания через точку с запятой (;).
"
ОТВ.ввести: (3;,6)
--------------------------------------------- ВОПРОС № 27
" Bыберите передаточную функцию апериодического звена.
1$.$prob$W$(p)=k$. 2$.$prob$W$(p)=1/p$.
3$.$prob$W$(p)=k$*$p$. 4$.$prob$W$(p)=(e,-$tau$p)$.
5$.$prob$W$(p)=k$(1+p)$. 6$.$prob$W$(p)=|k/|1+2$*$ksi$*$T$*$p+(T,2)$*$(p,2)||$.
7$.$prob$W$(p)=k/|1+p|$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (7)
--------------------------------------------- ВОПРОС № 28
" Bыберите передаточную функцию колебательного звена.
1$.$prob$W$(p)=k$. 2$.$prob$W$(p)=(e,-$tau$p)$.
3$.$prob$W$(p)=1/p$. 4$.$prob$W$(p)=k$*$p$.
5$.$prob$W$(p)=k$(1+p)$. 6$.$prob$W$(p)=|k/|1+2$*$ksi$*$T$*$p+(T,2)$*$(p,2)||$.
7$.$prob$W$(p)=k/|1+p|$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (6)
--------------------------------------------- ВОПРОС № 29
" Bыберите передаточную функцию консервативного звена.
1$.$prob$W$(p)=k$. 2$.$prob$W$(p)=|k/|1+(T,2)$*$(p,2)||$.
3$.$prob$W$(p)=(e,-$tau$p)$. 4$.$prob$W$(p)=1/p$.
5$.$prob$W$(p)=k$*$p$. 6$.$prob$W$(p)=k$(1+p)$.
7$.$prob$W$(p)=k/|1+p|$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (2)
---------------------------------------------
ВОПРОС № 30
" Bыберите передаточную функцию звена задержки (запаздывания).
1$.$prob$W$(p)=k$. 2$.$prob$W$(p)=1/p$.
3$.$prob$W$(p)=k$*$p$. 4$.$prob$W$(p)=k$(1+p)$.
5$.$prob$W$(p)=(e,-$tau$p)$. 6$.$prob$W$(p)=|k/|1+2$*$ksi$*$T$*$p+(T,2)$*$(p,2)||$.
7$.$prob$W$(p)=k/|1+p|$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (5)
--------------------------------------------- ВОПРОС № 31

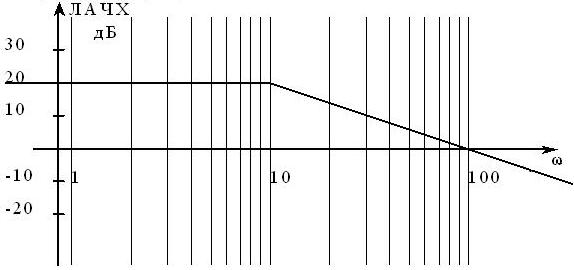

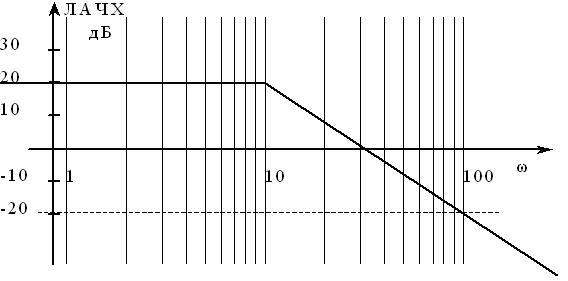

" Bыберите передаточную функцию типового звена, АЧХ которого изображена на рисунке.
1$.$prob$W$(p)=|10/|1+0$.$1$*$p||$.
2$.$prob$W$(p)=|10/|1+0$.$01$*$p||$.
3$.$prob$W$(p)=|20/|1+0$.$1$*$p||$.
4$.$prob$W$(p)=|20/|1+10$*$p||$.
5$.$prob$W$(p)=|1/|1+10$*$p||$.
6$.$prob$W$(p)=|1/|1+0$.$01$*$p||$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (1)
--------------------------------------------- ВОПРОС № 32

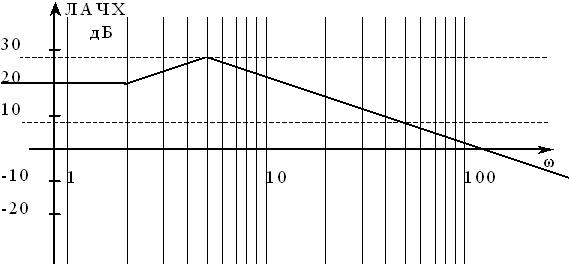

" Bыберите передаточную функцию типового звена, АЧХ которого изображена на рисунке.
1$.$prob$W$(p)=|10/|(1+2$*$p)$*$(1+5$*$p)||$.
2$.$prob$W$(p)=20$*$||1+0$.$2$*$p|/|1+0$.$5$*$p||$.
3$.$prob$W$(p)=||10$*$(1+0$.$5$*$p)|/|((1+0$.$2$*$p),2)||$.
4$.$prob$W$(p)=||20$*$(1+0$.$01$*$p|/|1+10$*$p||$.
5$.$prob$W$(p)=||k$*$(1+0$.$01$*$p|/|1+10$*$p||$.
6$.$prob$W$(p)=||(1+0$.$1$*$p|/|1+0$.$01$*$p||$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (3)
--------------------------------------------- ВОПРОС № 33

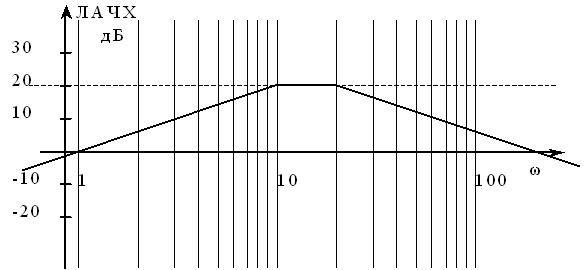

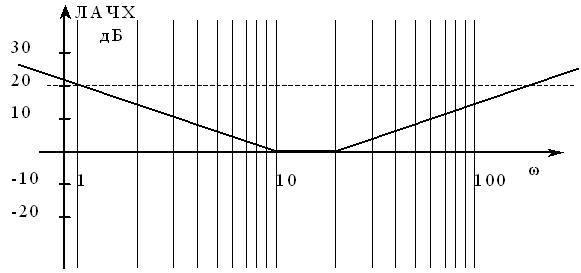

" Bыберите передаточную функцию типового звена, АЧХ которого изображена на рисунке.
1$.$prob$W$(p)=|10/|(1+2$*$p)$*$(1+5$*$p)||$. 2$.$prob$W$(p)=20$*$||1+0$.$2$*$p|/|1+0$.$5$*$p||$.
3$.$prob$W$(p)=||20$*$(1+0$.$01$*$p|/|1+10$*$p||$. 4$.$prob$W$(p)=||k$*$(1+0$.$01$*$p|/|1+10$*$p||$.
5$.$prob$W$(p)=|p/|(1+0$.$1$*$p)$*$(1+0$.$05$*$p)||$. 6$.$prob$W$(p)=||(1+0$.$1$*$p|/|1+0$.$01$*$p||$.
7$.$prob$W$(p)=||10|/|(1+p)$*$(1+0$.$5$*$p)||$. 8$.$prob$W$(p)=||p|/|(1+0$.$01$*$p)$*$(0$.$1+p)||$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (5)
--------------------------------------------- ВОПРОС № 34

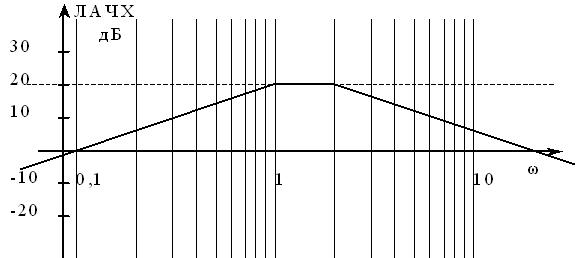

" Bыберите передаточную функцию типового звена, АЧХ которого изображена на рисунке.
1$.$prob$W$(p)=||10$*$p|/|(1+p)$*$(1+0$.$5$*$p)||$. 2$.$prob$W$(p)=|1/|(1+0$.$1$*$p)$*$(1+0$.$05$*$p)||$.
3$.$prob$W$(p)=|10/|(1+2$*$p)$*$(1+5$*$p)||$.
4$.$prob$W$(p)=20$*$||1+0$.$2$*$p|/|1+0$.$5$*$p||$.
5$.$prob$W$(p)=||20$*$(1+0$.$01$*$p|/|1+10$*$p||$. 6$.$prob$W$(p)=||k$*$(1+0$.$01$*$p|/|1+10$*$p||$.
7$.$prob$W$(p)=||(1+0$.$1$*$p|/|1+0$.$01$*$p||$. 8$.$prob$W$(p)=||p|/|(1+0$.$01$*$p)$*$(0$.$1+p)||$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (1)
---------------------------------------------
ВОПРОС № 35
" Bыберите передаточную функцию типового звена, АЧХ которого изображена на рисунке.
1$.$prob$W$(p)=|10/|(1+p)$*$(1+0$.$5$*$p)||$.
2$.$prob$W$(p)=|1/|(1+0$.$1$*$p)$*$(1+0$.$05$*$p)||$.
3$.$prob$W$(p)=10$*$||(1+0$.$1$*$p)$*$(1+0$.$05$*$p)|/p|$. 4$.$prob$W$(p)=|10/|(1+2$*$p)$*$(1+5$*$p)||$.
5$.$prob$W$(p)=20$*$||1+0$.$2$*$p|/|1+0$.$5$*$(p,2)||$. 6$.$prob$W$(p)=||20$*$(1+0$.$01$*$p|/|1+10$*$p||$.
7$.$prob$W$(p)=||k$*$(1+0$.$01$*$p|/|1+10$*$p||$. 8$.$prob$W$(p)=||(1+0$.$1$*$p|/|1+0$.$01$*$p||$.
9$.$prob$W$(p)=||p|/|(1+0$.$01$*$p)$*$(0$.$1+p)||$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (3)
--------------------------------------------- ВОПРОС № 36

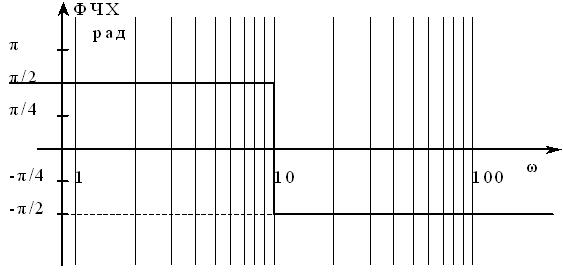

" ФЧХ типового звена РА имеет вид:
Bыберите передаточную функцию, ФЧХ которой изображена на рисунке.
1$.$prob$W$(p)=|k$*$p/|1+0$.$01$*$(p,2)||$. 2$.$prob$W$(p)=||p|/|(1+0$.$01$*$p)$*$(0$.$1+p)||$.
3$.$prob$W$(p)=||20|/|1+0$.$01$*$(p,2)||$. 4$.$prob$W$(p)=||10|/|((1+0$.$1$*$p),2)||$.
5$.$prob$W$(p)=||10$*$k|/|1+0$.$01$*$(p,2)||$. 6$.$prob$W$(p)=||k$*$p|/|1+0$.$1$*$(p,2)||$.
7$.$prob$W$(p)=|k/|1+2$*$ksi$*$0$.$01+0$.$01$*$(p,2)||$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (1)
---------------------------------------------
ВОПРОС № 37

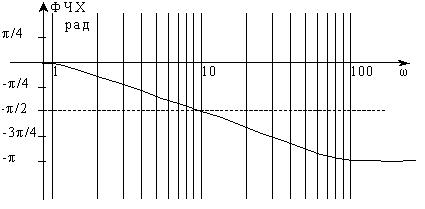

" ФЧХ типового звена РА имеет вид:
Bыберите передаточную функцию, ФЧХ которой изображена на рисунке.
1$.$prob$W$(p)=||p|/|(1+0$.$1$*$p)$*$(1+p)||$. 2$.$prob$W$(p)=|p/|1+0$.$01$*$(p,2)||$.
3$.$prob$W$(p)=||10|/|((1+0$.$01$*$p),2)||$. 4$.$prob$W$(p)=||10$*$k|/|1+0$.$01$*$(p,2)||$.
5$.$prob$W$(p)=|k/|1+2$*$1$ksi$*$0$.$1$*$p+0$.$01$*$(p,2)||$. 6$.$prob$W$(p)=|k$*$p/|1+0$.$01$*$(p,2))||$.
7$.$prob$W$(p)=|k/|1+2$*$ksi$*$0$.$01+0$.$01$*$(p,2)||$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (5)
--------------------------------------------- ВОПРОС № 38

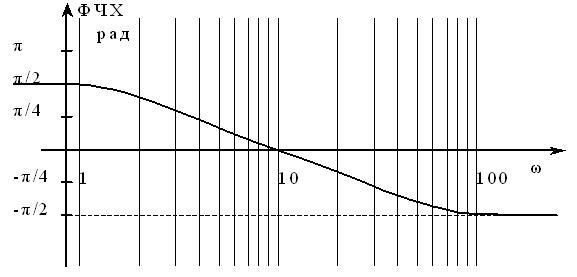

" ФЧХ типового звена РА имеет вид:
Bыберите передаточную функцию, ФЧХ которой изображена на рисунке.
1$.$prob$W$(p)=||k$*$p|/|1+2$*$1$ksi$*$0$.$1$*$p+0$.$01$*$(p,2)||$.
2$ .$prob$W$(p)=||p|/|(1+0$.$1$*$p)$*$(1+p)||$.
3$.$prob$W$(p)=|p/|1+0$.$01$*$(p,2)||$. 4$.$prob$W$(p)=||10|/|((1+0$.$01$*$p),2)||$.
5$.$prob$W$(p)=||10$*$k|/|1+0$.$01$*$(p,2)||$. 6$.$prob$W$(p)=|k$*$p/|1+0$.$01$*$(p,2))||$.
7$.$prob$W$(p)=|k/|1+2$*$1$ksi$*$0$.$01+0$.$01$*$(p,2)||$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (1)
---------------------------------------------
ВОПРОС № 39

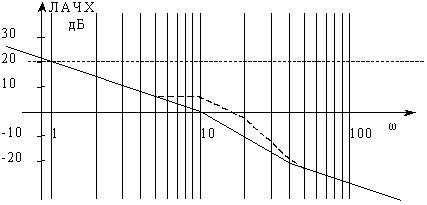

" Kоррекция системы управления проведена ПИД - звеном:
сплошная линия - исходная система;
пунктирная линия - скорректированная система.
Выберите из предложенных верную передаточную функцию корректирующего ПИД - звена.
1$.$prob$W$(p)=||(1+0$.$2$*$p)$*$(1+0$.$02$*$p)|/|(1+0$.$05$*$p)$*$(1+0$.$1$*$p)||$.
2$.$prob$W$(p)=||(1+0$.$05$*$p)$*$(1+0$.$1$*$p)|/|(1+0$.$2$*$p)$*$(1+0$.$025$*$p)||$.
3$.$prob$W$(p)=||(1+0$.$2$*$p)$*$(1+0$.$1$*$p)|/|(1+0$.$05$*$p)$*$(1+0$.$025$*$p)||$.
4$.$prob$W$(p)=||(1+0$.$05$*$p)$*$(1+0$.$025$*$p)|/|(1+0$.$2$*$p)$*$(1+0$.$1$*$p)||$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (1)
--------------------------------------------- ВОПРОС № 40
" Bыберите передаточную функцию типового звена, АЧХ которого изображена на рисунке.
1$.$prob$W$(p)=||10$*$p|/|(1+0$.$1$*$p)$*$(1+p)||$.
2$.$prob$W$(p)=|p/|1+0$.$01$*$(p,2)||$.
3$.$prob$W$(p)=||10|/|1+2$*$ksi$*$0$.$1$*$p+0$.$01$*$(p,2)||$.
4$.$prob$W$(p)=||10|/|((1+0$.$01$*$p),2)||$.
5$.$prob$W$(p)=||10$*$k|/|1+0$.$1$*$(p,2)||$.
6$.$prob$W$(p)=|k$*$p/|1+0$.$01$*$(p,2))||$.
7$.$prob$W$(p)=|k/|1+2$*$ksi$*$0$.$01+0$.$01$*$(p,2)||$.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (3)
--------------------------------------------- ВОПРОС № 41

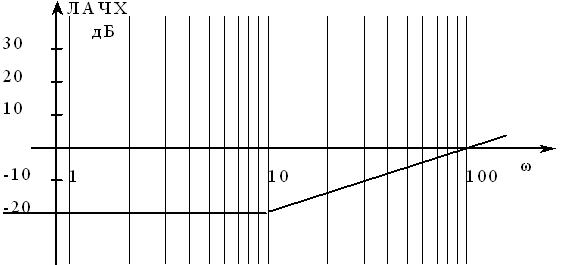

" Bыберите передаточную функцию типового звена, АЧХ которого изображена на рисунке.
1$.$prob$W$(p)=0$.$1$*$(1+0$.$1$*$p)$.
2$.$prob$W$(p)=0$.$1+0$.$01$*$p$.
3$.$prob$W$(p)=0$.$1$*$((1+0$.$1$*$p),2)$.
4$.$prob$W$(p)=0$.$1+0$.$02$*$p+0$.$001$*$(p,2)$.
5$.$prob$W$(p)=(p,2)$*$((1+0$.$1$*$p),2)$.
6$.$prob$W$(p)=((p$*$(1+0$.$1$*$p)),2)$.
В ответ введите номера верных вариантов ответа в порядке возрастания через точку с запятой (;).
"
ОТВ.ввести: (1;,2)
--------------------------------------------- ВОПРОС № 42
" Bыберите передаточную функцию типового звена, АЧХ которого изображена на рисунке.
1$.$prob$W$(p)=0$.$1$*$(1+0$.$1$*$p)$.
2$.$prob$W$(p)=0$.$1+0$.$01$*$p$.
3$.$prob$W$(p)=0$.$1$*$((1+0$.$1$*$p),2)$.
4$.$prob$W$(p)=0$.$1+0$.$02$*$p+0$.$001$*$(p,2)$.
5$.$prob$W$(p)=(p,2)$*$((1+0$.$1$*$p),2)$.
6$.$prob$W$(p)=((p$*$(1+0$.$1$*$p)),2)$.
В ответ введите номера верных вариантов ответа в порядке возрастания через точку с запятой (;).
"
ОТВ.ввести: (3;,4)
--------------------------------------------- ВОПРОС № 43

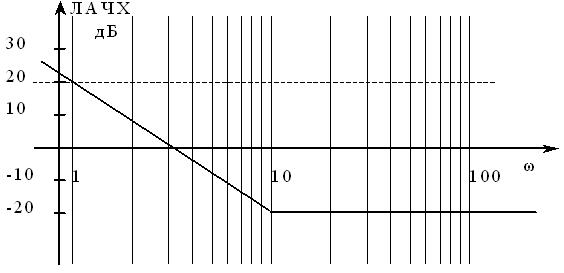

" Выберите передаточную функцию типового звена, АЧХ которого изображена на рисунке.
1$.$prob$W$(p)=0$.$1$*$(1+0$.$1$*$p)$.
2$.$prob$W$(p)=0$.$1+0$.$01$*$p$.
3$.$prob$W$(p)=0$.$1$*$((1+0$.$1$*$p),2)$.
4$.$prob$W$(p)=0$.$1+0$.$02$*$p+0$.$001$*$(p,2)$.
5$.$prob$W$(p)=((p$*$(1+0$.$1$*$p)),2)$.
6$.$prob$W$(p)=|((1+0$.$1$*$p),2)/(p,2)|$.
В ответ введите номера верных вариантов ответа в порядке возрастания через точку с запятой (;).
"
ОТВ.ввести: (5;,6)
--------------------------------------------- ВОПРОС № 44
" Звено, предназначенное для измерения сигнала рассогласования, называется:"
> дискриминатор;
объект управления;
управляющее устройство;
функциональное устройство;
фильтр нижних частот;
схема задержки;
управитель.
--------------------------------------------- ВОПРОС № 45
" Устройство, предназначенное для преобразования разности фаз двух сигналов в напряжение, называется:"
частотным дискриминатором;
временным дискриминатором;
> фазовым детектором;
угловым дискриминатором;
амплитудным детектором;
смесителем;
функциональным устройством.
--------------------------------------------- ВОПРОС № 46
" Устройство, предназначенное для измерения сигнала рассогласования и преобразования его в напряжение, называется:"
объектом управления;
управляющим устройством;
фильтром;
фазовращателем;
> дискриминатором;
смесителем;
функциональным устройством.
--------------------------------------------- ВОПРОС № 47
" Устройство, предназначенное для измерения отклонения частоты сигнала от заданной и преобразования его в напряжение, называется:"
> частотным дискриминатором;
временным дискриминатором;
фазовым детектором;
объектом управления;
управляющим устройством;
фильтром;
фазовращателем;
смесителем;
функциональным устройством.
--------------------------------------------- ВОПРОС № 48
" Устройство, предназначенное для измерения отклонения оси антенны от направления на объект и преобразования его в напряжение, называется: "
временным дискриминатором;
фазовым детектором;
объектом управления;
> угловым дискриминатором;
управляющим устройством;
> пеленгатором;
фильтром;
фазовращателем;
смесителем;
функциональным устройством;
приводом антенны.
--------------------------------------------- ВОПРОС № 49
" Устройство, предназначенное для измерения временного рассогласования между импульсами и преобразования его в напряжение, называется:"
частотным дискриминатором;
пеленгатором;
экстраполятором;
фазовым детектором;
> временным дискриминатором;
объектом управления;
управляющим устройством;
фазовращателем;
функциональным устройством.
============================================= ТЕМА 4. Типовые системы радиоавтоматики.
--------------------------------------------- ВОПРОС № 50

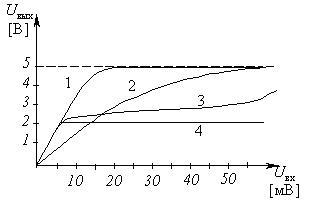

" На рисунке показаны амплитудные характеристики систем АРУ:
Bыберите неверное высказывание из предложенных."
Kривая 1 показывает амплитудную характеристику усилителя.
Kривая 2 показывает амплитудную характеристику усилителя с АРУ.
Kривая 2 показывает амплитудную характеристику усилителя с отрицательной обратной связью.
> Kривая 1 показывает амплитудную характеристику усилителя с простой АРУ.
Kривая 3 показывает амплитудную характеристику усилителя с АРУ с задержкой.
Kривая 4 показывает амплитудную характеристику усилителя с усиленной АРУ с задержкой.
--------------------------------------------- ВОПРОС № 51
" Hа рисунке показаны амплитудные характеристики систем АРУ:
Hайти верные параметры (напряжение питания - (U,п), напряжение задержки - (U,з), максимальное значение входного напряжения - (U,вх$max)) для АРУ с задержкой без УПТ (не усиленной).
1$.$prob$(U,п)=5$B%(U,з)=2$B%(U,вх$max)=50$мB.
2$.$prob$(U,п)=5$B%(U,з)=0$.$7$B%(U,вх$max)=неограничено.
3$.$prob$(U,п)=5$B%(U,з)=0$.005$B%(U,вх$max)=50$мB.
4$.$prob$(U,п)=2$B%(U,з)=5$B%(U,вх$max)=5$мB.
5$.$prob$(U,п)=2$B%(U,з)=0$.$7$B%(U,вх$max)=3$мB.
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (1)
--------------------------------------------- ВОПРОС № 52
" Hа рисунке показаны амплитудные характеристики систем АРУ:
Укажите номер кривой, на которой показана амплитудная характеристика АРУ без задержки."
1.
> 2.
3.
4.
--------------------------------------------- ВОПРОС № 53
" Hа рисунке показаны амплитудные характеристики систем АРУ:
Укажите номер кривой, на которой показана амплитудная характеристика усиленной АРУ c задержкой."
1.
2.
3.
> 4.
--------------------------------------------- ВОПРОС № 54

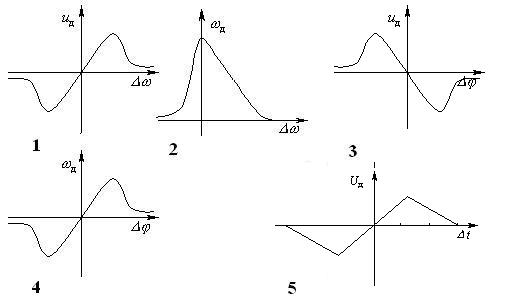

" Дискриминационная характеристика фазового дискриминатора показана на рисунке:
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (3)
--------------------------------------------- ВОПРОС № 55

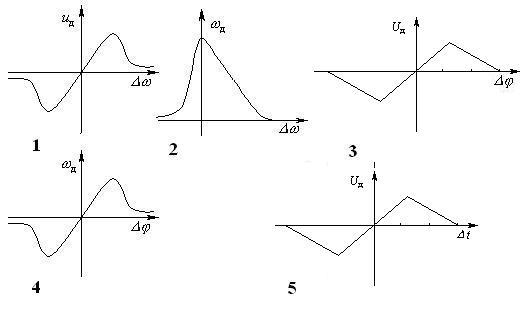

" Дискриминационная характеристика частотного дискриминатора показана на рисунке:
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (1)
--------------------------------------------- ВОПРОС № 56
" Дискриминационная характеристика временного дискриминатора показана на рисунке:
В ответ введите номер верного варианта ответа.
"
ОТВ.ввести: (5)
--------------------------------------------- ВОПРОС № 58
" Система, осуществляющая регулирование (подстройку) напряжения называется:"
система АРУ;
система АПЧ;
> система стабилизации напряжения;
система ЧАП;
система ФАП;
система ФАПЧ;
система временной автоматической подстройки;
система угловой автоматической подстройки.
--------------------------------------------- ВОПРОС № 59
" Система, осуществляющая регулирование (подстройку) амплитуды сигнала называется:"
> система АРУ;
система АПЧ;
система стабилизации напряжения;
система ЧАП;
система ФАП;
система ФАПЧ;
система временной автоматической подстройки;
система угловой автоматической подстройки.
--------------------------------------------- ВОПРОС № 60
" Cистема, осуществляющая регулирование (подстройку) частоты сигнала называется:"
система АРУ;
> система АПЧ;
система стабилизации напряжения;
