Тема 13. Приборы радиационной, химической разведки и дозиметрического контроля
Практическое занятие – 2ч (социологи, правоведы; ГУ и ЭУП (ОЗО)), 4ч (ГУ, ЭУП, Мэн)
Материальное обеспечение:
ДП-5В – 1 шт., РКСБ-104 – 2 шт., ДП-22В и ИД-1 – по 1 шт., ВПХР – 2 шт.
Литература:
1. Лекция
2. М.И. Постник. Защита населения и хозяйственных объектов в ЧС. Минск,
«Вышейшая школа», 2003, с.130-160
3. Паспорта (формуляры), техописания и инструкции по эксплуатации приборов.
Ход занятия:
I. Организационная часть – 8 мин.
- проверка присутствующих;
- объявление темы, целей, учебных точек и порядка замены;
- инструктаж по мерам безопасности;
- развод по учебным точкам.
II. Основная часть – 104 / 208 мин.
Занятие организуется на 4 -х учебных точках по технологическим картам:
Учебная точка № 1 Учебная точка № 2
Назначение,
характеристика,
общее устройство
и принцип работы
рентгенметра-радиометра
ДП-5В.
Подготовка
к использованию
и порядок работы
с ним.
Назначение,
характеристика,
общее устройство
и принцип работы
бытового
рентгенметра-радиометра
РКСБ-104.
Подготовка к
использованию
и порядок работы
с ним.
Учебная точка № 4 Учебная точка № 3
Назначение,
характеристика,
общее устройство
и принцип работы
войскового прибора
химической разведки ВПХР.
Подготовка
к использованию
и
порядок работы с
ним.
Назначение,
характеристика,
общее устройство
комплектов
индивидуальных
дозиметров ДП-22В
и ИД-1.
Общее устройство
и принцип
действия
индивидуальных
дозиметров ДКП-50А
и ИД-1,
их зарядка и снятие
показаний.
Примечания:
1. Замена – через 16 мин / через 32 мин
2. ГУ, Мэн и ЭУП за время занятий должны законспектировать учебный материал, а
социологи и правоведы – сделать ксерокопии, или переписать в послеурочное время.
III. Заключительная часть – 8 мин.
- подведение итогов;
- объявление темы, места и задания следующего занятия;
- ответы на вопросы.
Старший преподаватель Е.А. Шахов
ТЕХНОЛОГИЧЕСКАЯ КАРТА № 1
Назначение, характеристика, общее устройство и принцип работы
рентгенметра-радиометра ДП-5В.
Подготовка к использованию и порядок работы с ним.
1.1. Рентгенметр-радиометр ДП-5В предназначен:
- для измерения уровней радиации на местности в пределах 0,05 мР/ч – 200 Р/ч;
- для определения степени загрязнения РВ поверхностей объектов в пределах
0,05 мР/ч – 5 Р/ч;
- и обнаружения β-зараженности поверхностей объектов.
Он используется в Вооруженных Силах и в гражданской обороне.
1.2. Характеристика
Погрешность измерений прибора не превышает ±30% от измеряемой величины.
Питание прибора может осуществляться:
а) от 3-х элементов напряжением по 1,5 В типа 1,6ПМЦ-х-1,05 (КБ-1), обеспечивающих работу прибора в течение 40 часов;
б) от внешних источников постоянного тока напряжением 12 и 24 В.
1.3. Общее устройство
В комплект прибора входят:
1. Измерительный пульт
- шкала 1а;
- переключатель поддиапазонов 1б;
- кнопка сброса показаний 1в;
- тумблер подсвета шкалы 1г.
2. Футляр измерительного пульта с крышкой 2а.
3. Блок детектирования (зонд) с гибким кабелем 3а.
4. Удлинительная штанга.
5. Головные телефоны.
6.
Делитель напряжения (аккумуляторная
колодка).
7. Ремни и ЗИП. На Рис. 1
8. Тех. описание, инструкция по эксплуатации, формуляр нет2
9. Укладочный ящик.
2а 1а 1б 1в
1
1г 2
3а
5
3 4

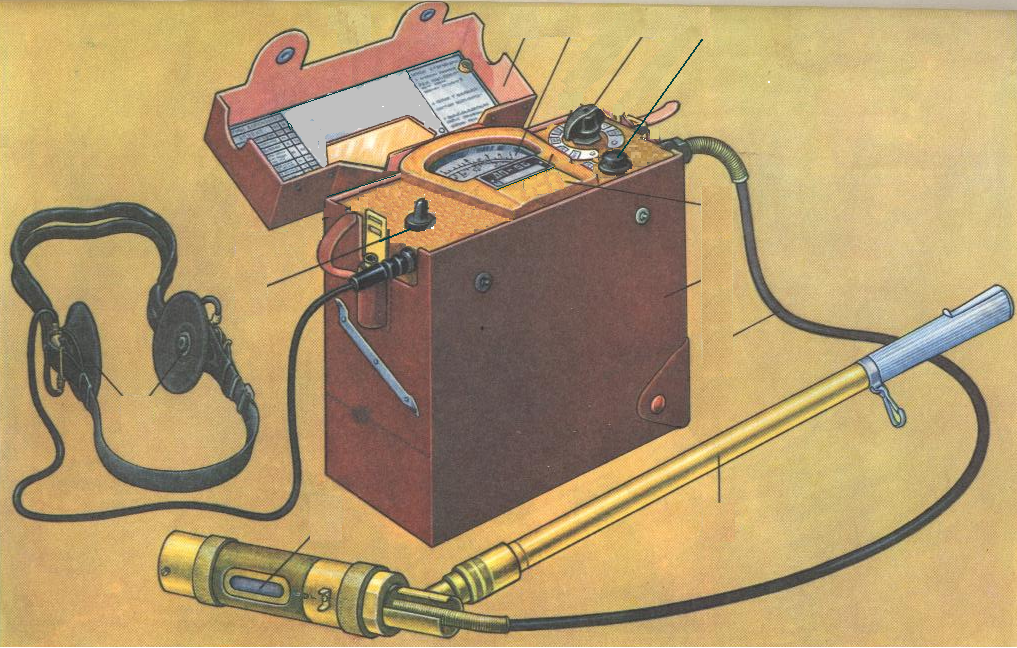

Рис. 1. Рентгенметр-радиометр ДП-5В
а б

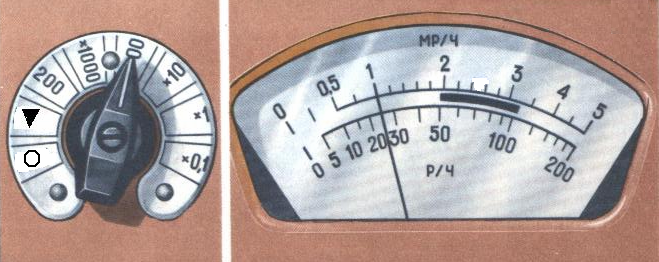

Рис. 2. Переключатель поддиапазонов и шкала измерительного пульта
Шкала имеет 6 поддиапазонов:
1) нижнюю часть с I диапазоном измерения 0 – 200 Р/ч (при положении переключателя поддиапазонов на 200)
2) верхнюю часть с диапазоном измерения 0,05 – 5000мР/ч, который, в свою очередь, разбивается с помощью переключателя поддиапазонов 2а еще на 5 поддиапазонов:
II. × 1000 (500 – 5000 мР/ч);
III. × 100 (50 – 500 мР/ч);
IV. × 10 (5 – 50 мР/ч);
V. × 1 (0,5 – 5 мР/ч);
VI. × 0,1 (0,05 – 0,5 мР/ч);
В положении, показанном на Рис. 2, прибор показывает 100 мР/ч на III поддиапазоне.
Если прибор зашкаливает., то надо нажимать кнопку 1в «Сброс» и переходить на поддиапазон влево с большим интервалом измерений.
При плохой видимости шкалы следует включать тумблер подсветки шкалы 1г.
В нижней части измерительного пульта имеется отсек питания
д
ля
подключения элементов питания:

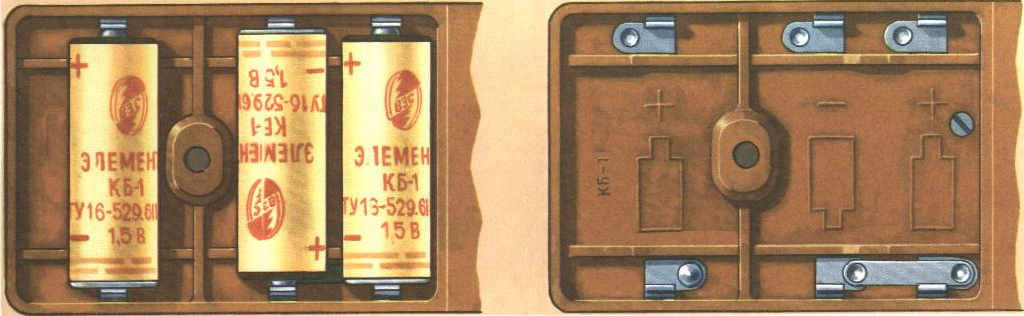

Рис. 3. Отсек питания с батарейками и без
Вместо батареей можно подключить, поставив вместо крышки отсека питания делитель напряжения (аккумуляторную колодку), предварительно установив в нем 2 движка в положение 12 или 24 В в зависимости от напряжения постоянного тока аккумулятора или выпрямителя переменного тока.
Блок детектирования (зонд) -
представляет собой газоразрядный счетчик, соединенный гибким кабелем с измерительным пультом (Рис. 1), его общее устройство показано на Рис. 4:
1. Корпус детектора
2. Поворотный экран
3. Контрольный р/а источник (вмонтирован
под поворотным экраном)
4. Верхний ограничитель
5. Окно в корпусе детектора, закрытое
слюдой
6. Риска для установки поворотного
экрана в положения «К» (Рис. 4а), «Г»
(Рис. 4б) и «Б» (Рис. 4г) относительно
корпуса
7. Нижний ограничитель.

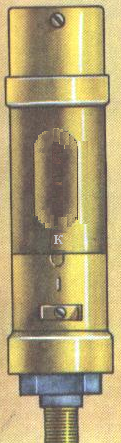

а) в положении «К» (контроль) р/а
источник устанавливается над слюдяным
окошком корпуса детектора.

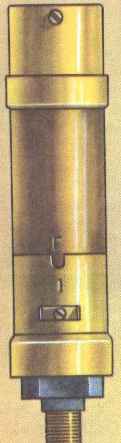

б) в положении «Г» (гамма) слюдяное
окно закрыто поворотным экраном.

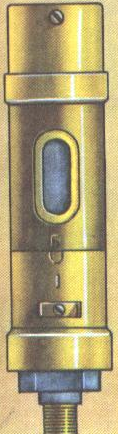

г) в положении «Б» (бета) слюдяное
окно открыто поворотным экраном.
Ограничители 4, 7 (высотой 1 см) –
при измерении не дают ближе поднести
зонд к загрязненной РВ поверхности.
4
3
5
2
6
1
7
а б в
Рис. 4. Блок детектирования рентгенметра-радиометра ДП-5В
Раздвижная удлинительная штанга 4 (Рис.1) –
используется для удобства работы с зондом при обследовании степени загрязнения
различных объектов радиоактивными веществами.
Головные телефоны 5 (Рис. 1) –
сигнализируют нам о наличии радиации путем щелчков в наушниках – чем больше радиация, тем чаще щелчки.
Ремни раздвижные –
позволяют повесить прибор в футляре под грудь и закрепить его в туловищу.
