4. Земляное полотно автомобильной дороги
4.1 Типы поперечных профилей
Типы
поперечных профилей назначают в
зависимости от высоты насыпи или глубины
выемки, вида грунта, из которого возводится
земляное полотно, рельефа местности и
возможности снежных заносов. В курсовом
проекте предусмотрены следующие типы
поперечных профилей.

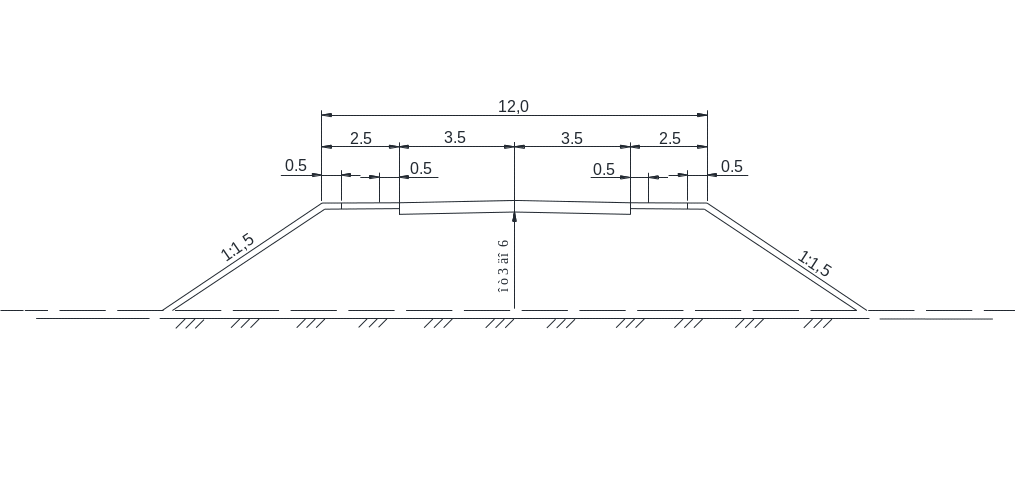

Рис 4.1. 1-й тип поперечного профиля (насыпь до 1,5 м) с откосами к 1:4, канавы с двух сторон.

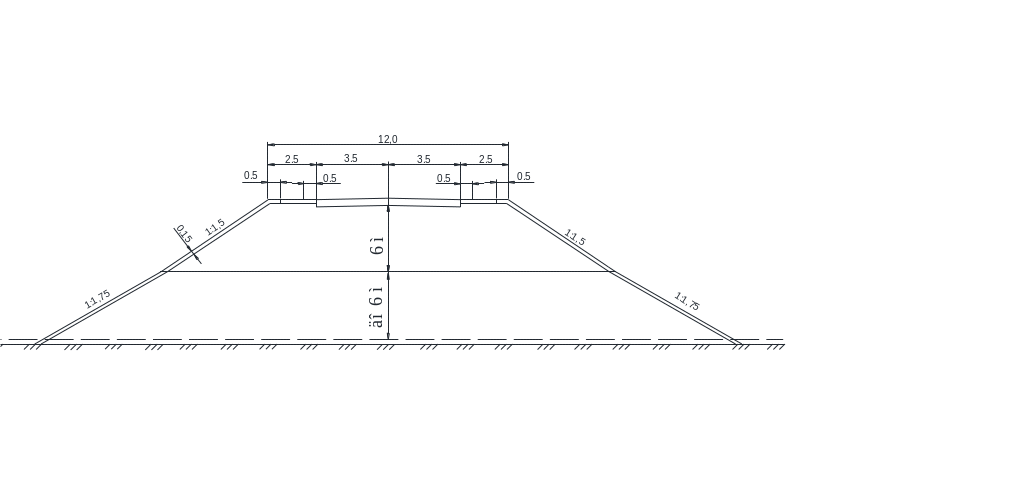

Рис 4.2. 2-ой тип поперечного профиля (насыпь от 1,5 до 3 м) с откосами 1:4 канавы с переменной сторонностью.

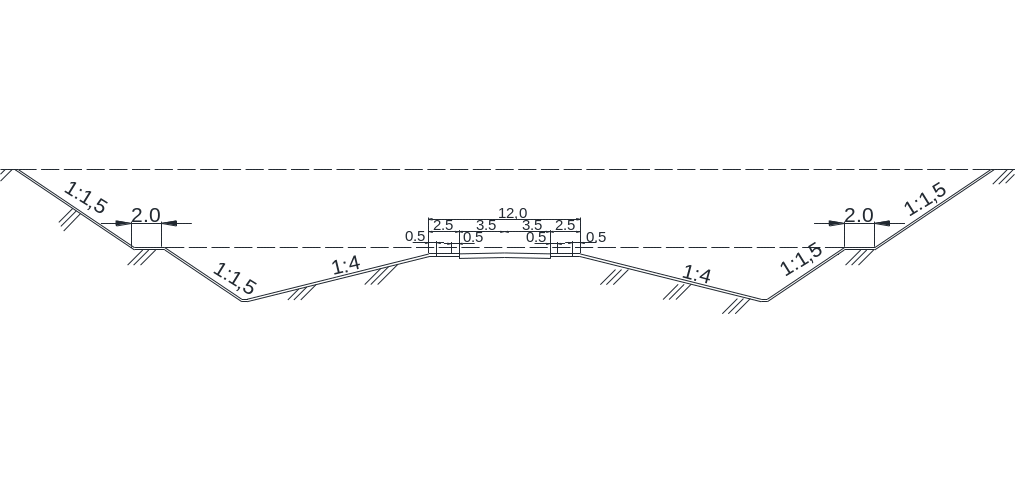

Рис 4.3. Тип 3 Насыпь (от 3-6 м) с откосами 1:1,5 .

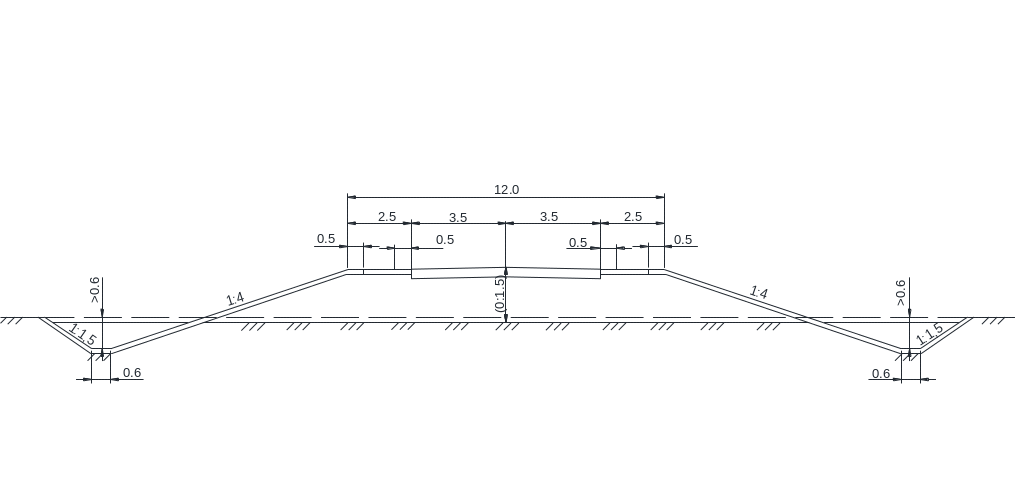

Рис 4.4. 3-ий тип поперечного профиля (насыпь от 6 до 12 м) с откосами 1:1,75 до 6 метров, 1:1,5

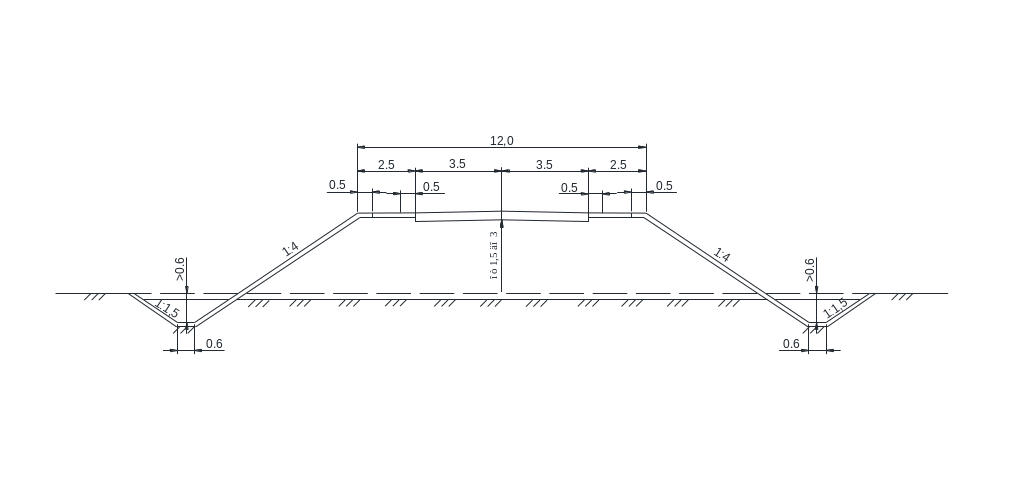

Рис 4.5. 4-ый тип поперечного профиля (снегозаносимая насыпь до 1 м) с откосом 1:4.
Рис 4.6. 5-ый тип поперечного профиля (снегозаносимая насыпь от 1 до 6 м) с откосами 1:4 и от кювета 1:1,5 с полкой 2 метра, и откосом 1:1,5.
4.2 - Конструирование и расчет отгона виража
Расчет
отгона виража выполняется ПК 0+30,63 до ПК
1+30,63 длина переходной кривой
=100
метров,
=800
метров, поперечный уклон проезжей части
20% поперечный уклон обочины 40% .Уширение
отгона виража не проектируется, так как
больше
650 метров.[6]
