Мультиплексор.
Мультиплексор– это цифровой многопозиционный переключатель или коммутатор.
Горизонтальные черты группируют входы и выходы под определенную функцию (назначение).
Мультиплексор – ключ, переключатель. То есть, если бы мультиплексор был аналоговым устройством, то его внутренняя схема выглядела бы примерно так:
Но мультиплексор: цифровое устройство.
Происходит переключение по порядку:

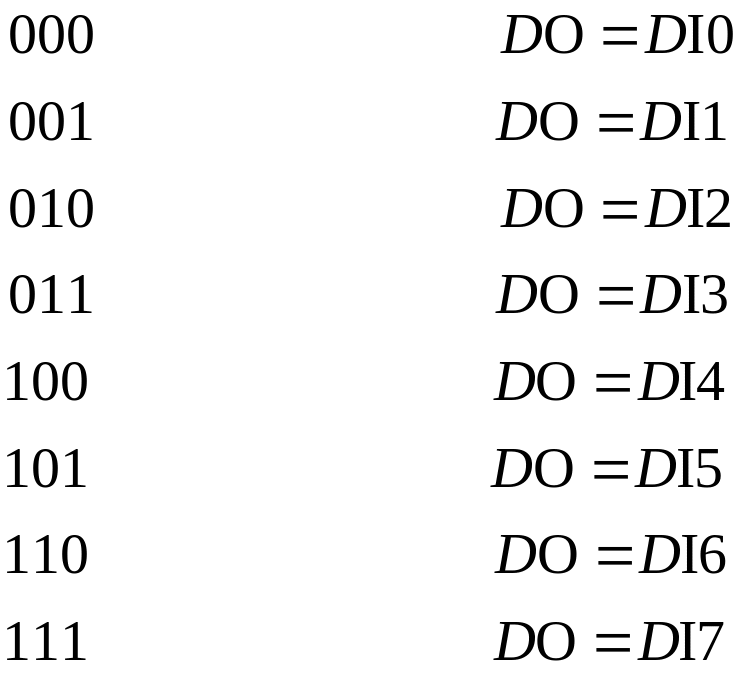

Ша (шина адреса) Состояние выхода
где
,
.
Мультиплексор
:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Состояние выхода определяется некой логической схемой, которая стоит внутри.
Импульсные устройства на цифровых микросхемах.
Категория "импульсные устройства" делится на группы:
1. Мультивибраторы (генераторы). Могут формировать периодический сигнал в заданной частотой и скважностью. Мы уже проходили мультивибраторы, но теперь речь пойдет о мультивибраторах на цифровых устройствах.
2. Одновибраторы (ждущие мультивибраторы). Формируют одиночный сигнал заданной длительности по приходу управляющего сигнала.
3. Формирователи (устройства, предназначенные для преобразования входных сигналов в сигналы с заданными параметрами).
Назначение формирователей:
1. Преобразование входного аналогового сигнала в цифровой.
Это АЦП с выходным кодом в 1 бит.
На таком принципе преобразования построены все частотомеры.
2. Преобразование/согласование уровней логических сигналов.
В этот класс входят буферные элементы (низкие формирователи).
Задача- передать сигнал в длинной линии без потери логического уровня и с максимально четкими фронтами.
Всегда есть возможность обрыва связи и закорачивание выходов, что недопустимо, элемент может сгореть. Поэтому ставят буферные микросхемы (отмечены синим цветом на схеме), служащие для защиты внутренней структуры блока от аварии на линии и позволяющие четко передать сигнал:
В качестве буферных элементов используют инверторы или повторители:
Одновибратор.
цепочка
формирует задержку на линии.
Изначальный вид устройства:
Возникает задержка – сигнал по верхней цепи идет дольше, чем по нижней.
Данный одновибратор не может сформировать длительность выходного сигнала длиннее длительности входного.
Рассмотрим следующую схему одновибратора:
Он может сформировать выходной сигнал длительности, независимой от длительности входного.
Работу схемы рассмотреть самостоятельно!
