3.2. Расчет промежуточной распорки

Изгибающий момент в распорке

Сечение распорки b×h = 50×60cм, h₀ = 56cм. Армирование принимаем симметричное

принимаем 3Ø14 А – III общей площадью A_S = 4.62см².

Поперечная сила в распорке

Определяем

<Q_ds =157.96кН необходим расчет поперечной арматуры.

Диаметр поперечных стержней устанавливается из условия сварки с продольной арматурой диаметром 14мм и принимается равным Ø4 Вр-I, с площадью А_sw=0.126см², R_sw=1*285=295 МПа.

Если в каждом каркасе ставить по два поперечных стержня 2Ø4 Вр-I,то

Общая площадь A_sw=3*2*0,126=0,76 см². Шаг поперечных стержней:

_{Принимаем шаг поперечных стержней 100 мм,что меньше 60/3=20см.}

IV. Проектирование фундамента

4.1. Определение геометрических размеров фундамента

Условное расчетное сопротивление грунта .

Материал фундамента – бетон тяжелый B12.5

Арматура класса А–II

Вес единицы объема материала фундамента и грунта на его обрезах .

Расчет выполняем на наиболее опасную комбинацию в сечении 2–1 – комбинацию №3. Расчетные значения усилий

Нормативные значения усилий

Глубину стакана принимаем из условия заделки колонны в стакане фундамента:

Принимаем глубину заделки 1100мм. Расстояние от дна стакана до подошвы фундамента принято 300мм. Полная высота фундамента

. Глубина заложения подошвы фундамента

H₁ = 1,65м. Отметка верха стакана фундамента –0,150м. Фундамент трехступенчатый, высота ступеней одинаковая 40см.

Предварительно площадь фундамента определяют по формуле

Назначаем отношение сторон

b=4.35*0.8=3.48м

Принимаем a×b = 4.5×3,6м. Площадь подошвы фундамента A = 16.2м²,

момент сопротивления .

Рабочая высота фундамента из условия прочности на продавливание

где h = 1,3м – высота сечения колонны, b_col = 0,5м – ширина сечения колонны

Полная высота фундамента H = 0,4+0,05 = 0,45м < 1,5м принятая высота фундамента достаточна.

Определяем краевое давление на основание.

Изгибающий момент в уровне подошвы

Нормативная нагрузка от веса фундамента и грунта на его обрезах

При условии что <

<1,2R = 240кН/м²

> 0

4.2. Расчет арматуры фундамента

Определяем напряжение в грунте под подошвой фундамента в направлении длинной стороны фундамента а без учета веса фундамента и грунта на его уступах от расчетных нагрузок

где

Расчетные изгибающие моменты:

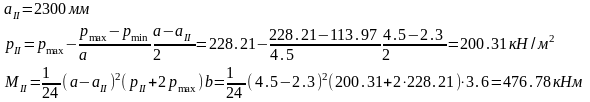

в сечении I-I

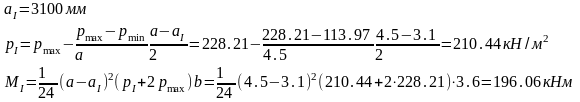

в сечении II-II

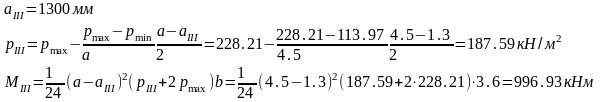

в сечении III-III

Требуемое сечение арматуры

Принимаем 14Ø16 A-II с A_S = 28.14см²

Процент армирования

>

Арматура, укладываемая параллельно меньшей стороне фундамента, определяется по изгибающему моменту в сечении V-V

Требуемое сечение арматуры

Принимаем 18Ø16 A-II с A_S = 36.2см²

Процент армирования

> .

Подколонник армируем конструктивно.По меньшей стороне устанавливаем 6Ø16 A-II .Расчет на трещиностойкость не приводиться.

Список используемых источников

1. Байков В. Н., Сигалов Э. Е.

Железобетонные конструкции: Общий курс. Учебник для вузов. – 4-е изд., перераб. – М.: Стройиздат, 1985. – 728с., ил.

2. Мандриков А. П.

Примеры расчета железобетонных конструкций: Учеб. пособие для техникумов.– 2-е изд., перераб. и доп. – М.: Стройиздат, 1989. – 728с.

3. Шерешевский И. А.

Конструирование промышленных зданий и сооружений: Учеб. пособие для студентов строит. специальностей вузов.– 3-е изд., перераб. и доп. – Л.: Стройиздат, 1979. – 168с., ил.

4. СНиП 2.03.01–84*. Бетонные и железобетонные конструкции/ Госстрой СССР – М.: ЦИТП Госстроя СССР, 1989 – 80 с.

5. СНиП II-6-96*. Нагрузки и воздействия/ Госстрой СССР. – М.:ЦИТП Госстроя СССР, 1990.-60с.
