3.2. Расчет промежуточной распорки

Изгибающий момент в распорке

Сечение распорки b×h = 50×60cм, h₀ = 56cм. Армирование принимаем симметричное

принимаем 3Ø20 А – III общей площадью A_S = 9.41см².

Поперечная сила в распорке

Определяем

<Q_ds = 299.4кН необходим расчет поперечной арматуры.

Диаметр поперечных стержней устанавливается из условия сварки с продольной арматурой диаметром 20мм и принимается равным 6мм с площадью

А_sw=0.283см². Т.к. d_sw/d=6/20<1/3, то γ_s2=0.9 и тогда R_sw=0.9*285=255 МПа.

Число каркасов 3, при этом A_sw=3*0,283=0,849 см². Шаг поперечных стержней:

_{Принимаем шаг 120мм, что меньше 60/3=20см.}

IV. Проектирование фундамента

4.1. Определение геометрических размеров фундамента

Условное расчетное сопротивление грунта .

Материал фундамента – бетон тяжелый B12.5

Арматура класса А–II

Вес единицы объема материала фундамента и грунта на его обрезах .

Расчет выполняем на наиболее опасную комбинацию в сечении 2–1 – комбинацию №3. Расчетные значения усилий

Нормативные значения усилий

Глубину стакана принимаем из условия заделки колонны в стакане фундамента:

Принимаем глубину заделки 1100мм. Расстояние от дна стакана до подошвы фундамента принято 300мм. Полная высота фундамента

. Глубина заложения подошвы фундамента

H₁ = 1,65м. Отметка верха стакана фундамента –0,150м. Фундамент трехступенчатый, высота ступеней одинаковая 30см.

Предварительно площадь фундамента определяют по формуле

Назначаем отношение сторон

b=5.49*0.8=4.39м

Принимаем a×b = 5,7×4,5м. Площадь подошвы фундамента A = 25.65м²,

момент сопротивления .

Рабочая высота фундамента из условия прочности на продавливание

где h = 1,3м – высота сечения колонны, b_col = 0,5м – ширина сечения колонны

Полная высота фундамента H = 0,41+0,05 = 0,46м < 1,5м принятая высота фундамента достаточна.

Проверяем, отвечает ли рабочая высота нижней ступени фундамента условию прочности по поперечной силе без поперечного армирования в наклонном сечении .

Для единицы ширины этого сечения b = 100см

> 175.2кН условие удовлетворяется.

Определяем краевое давление на основание.

Изгибающий момент в уровне подошвы

Нормативная нагрузка от веса фундамента и грунта на его обрезах

При условии что <

<1,2R = 150кН/м²

> 0

4.2. Расчет арматуры фундамента

Определяем напряжение в грунте под подошвой фундамента в направлении длинной стороны фундамента а без учета веса фундамента и грунта на его уступах от расчетных нагрузок

где

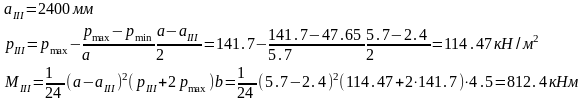

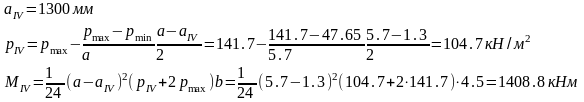

Расчетные изгибающие моменты:

в сечении I-I

в сечении II-II

в сечении III-III

в сечении IV-IV

Требуемое сечение арматуры

Принимаем 22Ø16 A-II с A_S = 44.242см²

Процент армирования

>

Арматура, укладываемая параллельно меньшей стороне фундамента, определяется по изгибающему моменту в сечении V-V

Требуемое сечение арматуры

Принимаем 28Ø16 A-II с A_S = 56.31см²

Процент армирования

> . Из конструктивных соображений принимаем сетку с размеров ячеек 200×200мм. Расчет на трещиностойкость не производился.
