Министерство образования Российской Федерации

Саратовский государственный технический университет

Кафедра «Промышленное и гражданское строительство»

Пояснительная записка

к курсовому проекту по дисциплине

«Железобетонные и каменные конструкции»

Выполнил:

студент группы ПГС-51

Красюков М.В..

Принял: Игнатьев

Саратов 2009

Содержание

ВВЕДЕНИЕ 3

ИСХОДНЫЕ ДАННЫЕ 4

Нагрузка от покрытия собрана в таблице 1 4

I. Расчет двускатной балки покрытия 5

1. Расчет по 1-й группе предельных состояний 6

1.1 Конструктивная схема балки 6

1.2 Материалы 6

1.3 Определение усилий 7

1.4 Предварительный расчет арматуры 7

1.5 Определение геом. характеристик приведенного сечения 8

1.6 Определение потерь предварительного напряжения арматуры 9

1.7 Расчет прочности балки по нормальному сечению 10

1.8 Расчет прочности балки по наклонному сечению 10

2. Расчет по 2-й группе предельных состояний 11

2.1 Расчет по образованию трещин, нормальных к оси балки 11

2.2 Расчет по образованию трещин наклонных к продольной оси балки 12

2.3 Определение прогиба балки 13

II. Расчет поперечной рамы здания 15

1. Компоновка поперечной рамы 15

2. Определение нагрузок на раму 16

2.1 Постоянная нагрузка 16

2.2 Снеговая нагрузка 17

2.3 Ветровая нагрузка 17

2.4 Крановая нагрузка 19

2.5 Учет пространственной работы каркаса 19

III. Статический расчет рамы 21

IV. Определение расчетных усилий в стойке рамы 22

V. Расчет прочности колонны 23

1. Расчет сечений колонны 23

2. Расчет промежуточной распорки 28

VI. Проектирование фундамента 29

1. Определение геометрических размеров фундамента 29

2. Расчет арматуры фундамента 30

Список литературы 32

Введение

Выполнение курсового проекта “ Одноэтажного промышленного здания” по дисциплине “Железобетонные и каменные конструкции” направлено на усвоение знаний, полученных при изучении теоретической части данной дисциплины, а также на выработку практических навыков проектирования и расчета железобетонных конструкций.

В курсовом проекте рассматриваются особенности размещения конструктивных элементов каркаса в плане и по высоте, схемы связей между колоннами, горизонтальных и вертикальных связей по покрытию, компоновка поперечной рамы, правила определения величин и характера действующих на каркас различных нагрузок – постоянной, временных.

Расчет железобетонных конструкций производится по методу предельных состояний в соответствии с положениями СНиП 2.03.01-84* “Бетонные и железобетонные конструкции” и согласно СНиП 2.01.07-85 “Нагрузки и воздействия”.

Исходные данные

1. Пролёт здания, м – 24;

1. Длина здания ,м – 120;

2. Конструкция покрытия – балка двухскатная;

3. Шаг колонн, м – 6;

4. Грузоподъемность крана, т – 30;

5. Отметка верха колонны, м – 14,4;

6. Место строительства – г. Москва;

7. Тип кровли – 3

8. Условное расчетное сопротивление грунта, 125 кПа.

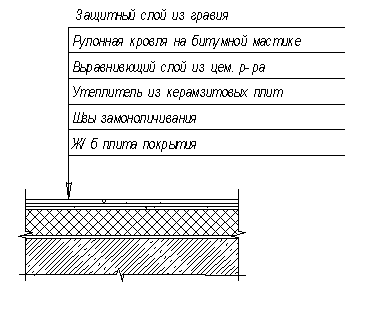

Нагрузка от покрытия собрана в таблице 1

I. Расчет двускатной балки покрытия

Сбор нагрузок осуществлен в табличной форме.

Вид нагрузки	Нормативная, кН/м2	γf	Расчетная, кН/м2
Постоянная
1. Рулонная кровля	0,22	1,1	0,242
2. Цементный раствор	0,30	1,3	0,390
3. Утеплитель	1,08	1,1	1,19
4. Швы замоноличивания	0,15	1,2	0,18
5. Плиты покрытия 12×3 м (Р=70кН)	1,75	1,1	1,93
6. Ригель (балка Р=220кН)	0,764	1,1	0,840
Итого	3,55		3,93
