Министерство агентства по образованию

ГОУ ВПО

Саратовский государственный технический университет.

Кафедра ПГС

Пояснительная записка

к курсовому проекту:

”Конструирование и расчёт деревянных конструкций

одноэтажного промышленного здания”.

Выполнил: студент АСФ гр. ПГС-51 Ю.В. Журавлев

Проверил: кандидат технических наук А.А. Пшенов

Саратов 2005

Содержание

1. Исходные данные для выполнения курсового проекта.

2. Конструирование клеефанерной панели покрытия.

3. Проектирование клеефанерной балки покрытия.

4. Расчет досчато-клеенной колоны.

5. Расчет узла защемления колонны в фундаменте.

6. Проектирование связей жесткости.

Исходные данные для выполнения курсового проекта

Для здания с параметрами:

-пролёт 15м

-шаг несущих конструкций 6м

-длина здания 42

-высота колонны 5.5м

-район строительства Омск.

Необходимо спроектировать:

1. клеефанерную панель покрытия

2. Клеефанерную двухскатную балку двутаврового сечения (К7)

3. Досчато-клеенную колонну с узлом защемления в фундаменте

1. Конструирование клефанерной панели покрытия

Номинальная длина панели равна шагу поперечных рам 6000-20=5980мм.

Номинальную ширину панели назначают от 0.5м до 1.5м (кратно100мм). Принимаем 1500-30=1470мм

Высоту плиты не менее 1\40 пролёта плиты. Принимаем 190мм (на листе 1 проекта показан общий вид плиты в плане и разрезы со всеми разрезами). Клеефанерная плита покрытия предназначена под мягкую рулонную кровлю и состоит из досчатого каркаса и фанерных обшивок, соединенных фенолформальдегидным клеем (ФР-12,КБ-3).

Обшивки выполняются из листов водостойкой фанеры ФСФ толщиной 10мм. Фанеру обшивок укладывают на каркас таким образом, чтобы волокна наружных швов были направлены вдоль плиты. Для соединения листов фанеры применяется зубчатое соединение. Типа 11-10, 11-5 (см. таблицу 6 приложения) такое соединение не снижает расчетного соединения фанеры Мф=1.4 и равно прочно с ней.

Деревянный каркас плиты состоит из продольных несущих и поперечных ребер. Ребра изготавливаются из древесины хвойных пород второго сорта. По сортаменту с учетом острожки принимаем размеры сечения продольных ребер 170-28, 170-46.

Сбор нагрузок

Таблица 1

Вид нагрузки	q		q
Постоянная: Кровля Ребра Обшивка утеплитель	0.12 0.1 0.18 0.066	13 1.1 1.1 1.2	0.156 0.11 0.198 0.0726
Временная: Снеговая	1.26		1.8
	1.726		2.34

Коэффициент надежности по нагрузки от веса конструкций определяется (по табл. 1 [1] ) т.е. равна 1,1.

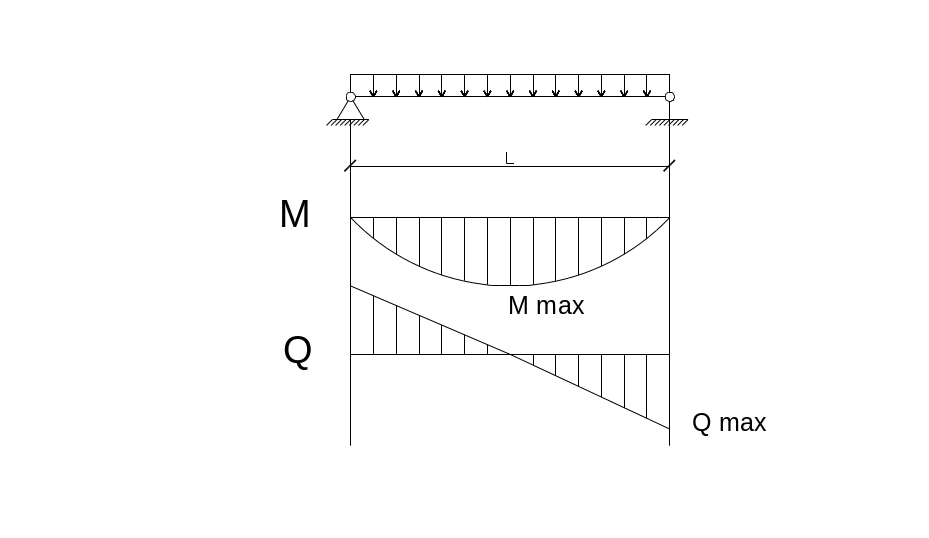

Плиту рассчитываем как балку находящуюся под воздействием равномерно распределенной нагрузки.

Рис. 1

Максимальные значения расчетных усилий.

;

-изгибающий момент

-поперечная сила

Расчет плиты по 1 группе предельных состояний. Расчет на прочность нижней растянутой обшивки.

, где - расчетное сопротивление фанеры растяжению, равное 14 мПа. (таблица10 [2] ), - коэффициент учитывающий снижение расчетного сопротивления в стыках фанерной обшивки (при зубчатом соединении); момент сопротивления сечения приведенного к фанере; , где момент инерции фанерных обшивок.

момент инерции поперечного сечения рёбер каркаса. модуль упругости

древесины (п.3.5 [2]). модуль упругости фанеры мПа (таб.11).

Момент инерции сечения фанерных обшивок относительно центральной оси сечения X равен: где - расчетная ширина фанерных обшивок; т.к. тогда , =1,47м - полная ширина плиты.

Момент инерции досчатых рёбер относительно оси X равен: где и - соответственно ширина и высота ребра.

29697,4+7160=36847,4см ;

; мПа<14мПа.

Проверка устойчивости верхней сжатой обшивки.

= де<12 мПа – расчетное сопротивление фанеры (сжатию).

т.к ; b -расстояние между ребрами;

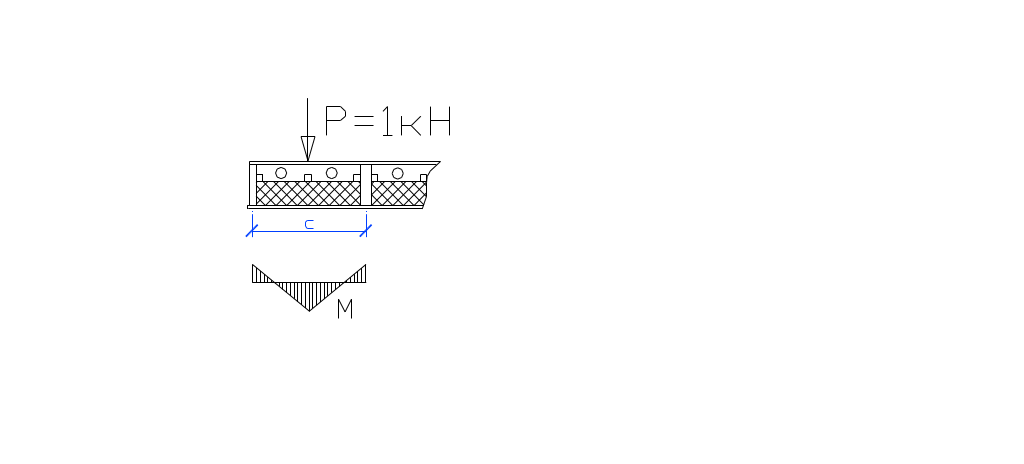

Проверка верхней обшивки на местный изгиб.

P=1 кН ; =1.2 ; =1.2 кН ; а=0.441 м. кН м : м ; мПа мПа
