Навчальні матеріали Заняття перше «Система зв’язку і аув Сухопутних військ»

Організаційно - технічну основу управління військами складає СУ.

Система управління - сукупність функціонально та ієрархічно поєднаних органів управління, пунктів управління та засобів управліня (системи зв'язку та АСУ, а також спеціальних систем, які забезпечують збір, обробку та передачу інформації).

Органи управління - передбаченні штатом, або тимчасово створенні колективи (посадові особи), організаційно об'єднанні для виконання визначених функцій, щодо управління підпорядкованими військами (силами) в різноманітних ланках в мирний та военний час.

До складу органів управління відносяться командування, штаб, управління, відділи, відділення, служби, інші органи, які призначенні для виконання функцій щодо управління військами (силами). Основним органом управління - є загальновійськовий штаб.

Пункти управління - це спеціально обладнанні та оснащенні технічними засобами місця, з яких органи управління здійснюють безпосереднє управління військами під час підготовки та у ході ведення бойових дій, під час несення бойового чергування.

Для управління частинами (підрозділами) при підготовці та у ході ведення бою розгортаються:

в батальйоні - командно-спостережний пункт батальйону (КСП);

в частинах( з'єднаннях ) - командний пункт (КП), запасний командний пункт (ЗКП), тиловий пункт управління (ТПУ).

Засоби управління.

До основних засобів управління належать - система зв'язку та автоматизована система управління військами( АСУВ ).

Система зв'язку - є підсистемою системи управління і включає в себе сукупність мереж, ліній, вузлів зв'язку розгорнутих і обладнаних за єдиним планом для забезпечення інформаційного обміну в системі управління військами.

АСУВ - призначена для підвищення ефективності управління військами та бойовими засобами. Вона включає комплекс спеціальних засобів та систем, а також центрів щодо збору, обробки та передачі у зручному для використання вигляді інформації на робочі місця посадових осіб різних пунктів управління.

1. Поняття про систему зв’язку і аув.

Для забезпечення управління військами і зброєю в кожній ланці управління створюється система зв’язку. Засоби зв'язку по виконуємим задачам і функціональним признакам об’єднуються в вузли, лінії і мережі зв'язку.

Система військового зв’язку - це підсистема системи управління. Вона становить собою сукупність мереж, вузлів, ліній зв’язку, розгорнутих і обладнаних за єдиним планом для забезпечення інформаційного обміну в системах управління військами.

Система військового зв’язку складається із стаціонарного і мобільного компонента, які обладнуються згідно прийнятої системи управління.

Основне її призначення – забезпечення своєчасного обміну інформацією між елементами управління (між органами управління і об’єктами управління) в умовах, які виключають безпосереднє спілкування.

Система зв'язку і АУВ – це сукупність взаємопов’язаних і узгоджених по задачам, місцю і часу дії вузлів, ліній і станцій зв'язку різного призначення, які розгортаються за єдиним планом для рішення задач забезпечення обміну всіма видами інформації в процесі управління військами (силами) під час операції.

Вона є невід’ємною складовою системи управління військами (СУВ=ОУ+ПУ+СЗіАУВ+ЗЗ) і призначена для передачі (доставки) інформації (бойових документів), ведення переговорів посадовими особами, а також обміну даними в АСУВ.

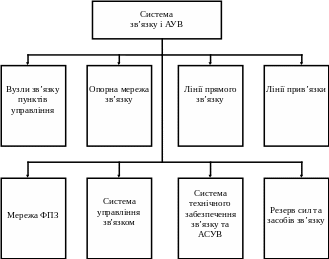

Розгортання системи зв'язку і АУВ здійснюється згідно з прийнятою організацією управління і вирішуємими військами (силами) задачами. Основні елементи СЗ і АУВ показано на рис.1.

Рис.1. Система зв'язку і АУВ

В процесі управління військами (силами) система зв’язку і АУВ Збройних Сил забезпечує: обмін сигналами, командами бойового управління і оповіщення військ, документальними повідомленнями (даними) та ведення телефонних (відеотелефонних) переговорів; накопичення, зберігання і обробку інформації; ефективний її пошук та надання посадовим особам; функціонування засобів автоматизації для моделювання операцій (бойових дій); розв’язання інформаційних та розрахункових задач; безпеку інформації, яка циркулює в системах зв’язку і АУВ; доставку бойових документів і поштових відправлень.

Основу системи зв'язку і АУВ складають вузли зв'язку пунктів управління і ОМЗ зв'язку, яка розгорнута (побудована) між ними та лінії прямого зв’язку між вузлами зв’язку пунктів управління (ВЗ ПУ).

Система зв’язку і АУВ Збройних Сил складається із стаціонарного та мобільних компонентів.

Стаціонарний компонент використовується в умовах повсякденної діяльності військ, при підготовці та веденні операцій (бойових дій). Він включає стаціонарні вузли (штабів, захищених та незахищених ПУ), центри(групи) АУВ Генерального штабу, тилу і озброєння МО, видів Збройних Сил, оперативних командувань, комутаційні центри загального користування, лінії військового зв’язку та орендовані канали і тракти мереж зв’язку ЄНСЗ України.

Мобільний компонент розгортається при безпосередній загрозі агресії проти держави і для нарощування (резервування, відновлення) стаціонарного компоненту та використовується при веденні операцій (бойових дій). Мобільний компонент включає рухомі вузли зв’язку (пунктів управління, опорні та допоміжні) і польові лінії зв’язку (прямого зв’язку, привязки та опорних мереж) систем зв’язку і АУВ різних ланок управління ЗСУ.

Вузли зв’язку пунктів управління є складовою частиною пунктів управління. Вони розгортаються на КП, ЗКП, ТПУ, ДПУ і забезпечують зв’язок між посадовими особами різних пунктів управління і внутрішній зв’язок на пунктах управління.

Опорна мережа зв’язку є складовою частиною системи зв’язку, яка призначена для утворення первинних каналів зв’язку, групових трактів, каналів різних видів зв’язку, цифрових потоків, та розподілу їх між вузлами зв’язку пунктів управління об’єднань, з’єднань і частин. Опорна мережа з’язку складається з польової і стаціонарної компоненти. Вона включає:

опорні вузли зв’язку;

допоміжні вузли зв’язку;

лінії зв’язку.

Ці лінії зв’язку утворюються проводовими, радіорелейними і тропосферними засобами і складають вісі і рокади зв’язку.

Лінії прямого зв’язку - розгортаються найбільш мобільними засобами і призначені для забезпечення зв’язком посадових осіб між різними пунктами управління. Вони утворюються радіо, супутниковими, тропосферними, радіорелейними і проводовими засобами.

Лінії прив’язки - призначені для передачі каналів, групових трактів, потоків цифрової інформації від опорної мережі зв’язку до вузлів зв’язку пунктів управління. Вони утворюються радіорелейними, проводовими і тропосферними засобами.

Мережа ФПЗ - призначена для забезпечення обміну таємними і поштовими повідомленнями в системі управління військами .

Система управління зв’язком - призначена для забезпечення стійкості функціонування системи зв’язку і комплексів автоматизації в будь-яких умовах обстановки.

Система технічного забезпечення зв’язку і АСУВ - призначена для забезпечення військ технікою зв’язку і АСУВ, організації і проведення технічного обслуговування, збереження, технічної розвідки, евакуації і ремонту військової техніки зв’язку і АСУВ.

Резерв сил та засобів зв’язку - призначений для вирішення раптово виникаючих завдань, викликаних різкою зміною обстановки. Він створюється за рахунок штатних підрозділів зв’язку.

Система зв’язку і АУВ об’єднання (з’єднання та частини) належить до класу складних, великих, ієрархічних, організаційно-технічних і динамічних систем відкритого типу. Складність системи зв’язку і АУВ визначається великим числом її взаємопов’язаних частин (підсистем) і елементів, різноманітністю зв’язків між ними і значною розгалуженістю.

Динамічність системи виявляється в змінені її стану в часі під впливом різних факторів. Як система відкритого типу, СЗ і АУВ взаємодіє з іншими системами і зазнає впливу значного числа факторів, більшість із яких носить випадковий (вірогідний) характер.

Ієрархічність системи зв’язку і АУВ виявляється в тому, що:

по-перше, вона є частиною системи управління даного об’єднання (з’єднання, частини);

по-друге, має в своєму складі ієрархічно співвідносні частини, підсистеми й елементи;

по-третє, деякі елементи (або їх частини) системи, які використовуються для забезпечення зв’язку зі старшим штабом, входять до складу системи зв’язку даного старшого штабу.

Зазначені ознаки системи зв’язку знаходять своє відображення, перш за все, в її структурі. Під структурою системи зв’язку і АУВ розуміється порядок (спосіб) її організації із складових частин і елементів. Структура системи зв’язку і АУВ характеризується складом (кількістю) і взаємозв’язком її складових частин і елементів.

В залежності від належності до ланки управління розрізняють системи зв'язку і АУВ:

• Генерального Штабу;

• тилу і озброєння МО;

• видів Збройних Сил (СВ, ПС, ВМС);

• фронтів (оперативних командувань);

• армійських корпусів;

• бригад;

• батальйонів.

Системи військового зв'язку класифікуються наступним чином:

Рис. 2. Класифікація систем військового зв'язку
