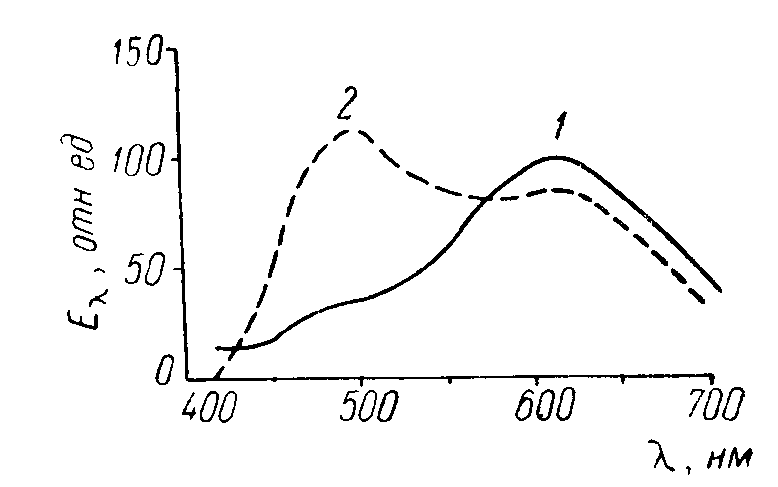

Ртутные лампы высокого давления Спектр излучения
ДРЛ (Дуговая Ртутная Люминесцентная) — для улучшения цветопередачи используется излучение люминофора, нанесённого на внутреннюю поверхность колбы.
Применяется для общего освещения цехов, улиц, промышленных предприятий и других объектов, не предъявляющих высоких требований к качеству цветопередачи и помещений без постоянного пребывания людей.

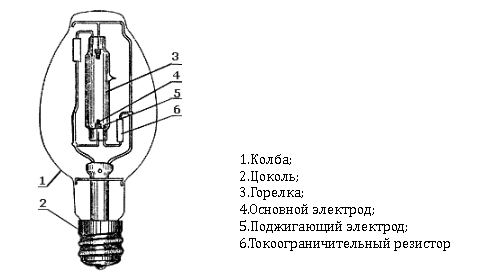

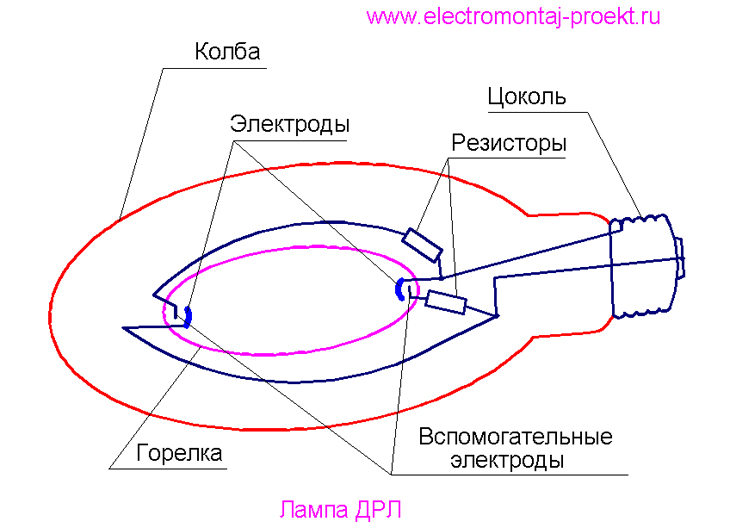

Четырёхэлектродная
лампа ДРЛ состоит из внешней стеклянной
колбы 1, снабжённой резьбовым цоколем
2. На ножке лампы смонтирована установленная
на геометрической оси внешней колбы
кварцевая горелка 3, наполненная аргоном
с добавкой ртути. Четырёхэлектродные
лампы имеют основные электроды 4 и
расположенные рядом с ними вспомогательные
(зажигающие) электроды 5. Каждый зажигающий
электрод соединён с находящимся в
противоположном конце РТ основным
электродом через токоограничивающее
сопротивление 6. Вспомогательные
электроды облегчают зажигание лампы и
делают её работу в период пуска более
стабильной. Проводники в лампе
изготавливаются из толстой никелевой проволоки.
Принцип действия
Горелка (РТ) лампы изготавливается из тугоплавкого и химически стойкого прозрачного материала (кварцевого стекла или специальной керамики), и наполняется строго дозированными порциями инертных газов. Кроме того, в горелку вводится металлическая ртуть, которая в холодной лампе имеет вид компактного шарика, или оседает в виде налёта на стенках колбы и (или) электродах. Светящимся телом РЛВД является столб дугового электрического разряда.
Процесс зажигания лампы, оснащённой зажигающими электродами, выглядит следующим образом. При подаче на лампу питающего напряжения между близко расположенными основным и зажигающим электродом возникает тлеющий разряд, чему способствует малое расстояние между ними, которое существенно меньше расстояния между основными электродами, следовательно, ниже и напряжение пробоя этого промежутка. Возникновение в полости РТ достаточно большого числа носителей заряда (свободных электронов и положительных ионов) способствует пробою промежутка между основными электродами и зажиганию между ними тлеющего разряда, который практически мгновенно переходит в дуговой.
Стабилизация электрических и световых параметров лампы наступает через 10-15 минут после включения. В течение этого времени ток лампы существенно превосходит номинальный и ограничивается только сопротивлением пускорегулирующего аппарата. Продолжительность пускового режима сильно зависит от температуры окружающей среды — чем холоднее, тем дольше будет разгораться лампа.
Электрический разряд в горелке ртутной дуговой лампы создаёт видимое излучение голубого или фиолетового цвета, а также, мощное ультрафиолетовое излучение. Последнее возбуждает свечение люминофора, нанесённого на внутренней стенке внешней колбы лампы. Красноватое свечение люминофора, смешиваясь с бело-зеленоватым излучением горелки, даёт яркий свет, близкий к белому.
Изменение напряжения питающей сети в большую или меньшую сторону вызывает изменение светового потока: отклонение питающего напряжения на 10-15 % допустимо и сопровождается соответствующим изменением светового потока лампы на 25-30 %. При уменьшении напряжения питания менее 80 % номинального, лампа может не зажечься, а горящая — погаснуть.
При горении лампа сильно нагревается. Это требует использования в световых приборах с дуговыми ртутными лампами термостойких проводов, предъявляет серьёзные требования к качеству контактов патронов. Поскольку давление в горелке горячей лампы существенно возрастает, увеличивается и напряжение её пробоя. Величина напряжения питающей сети оказывается недостаточной для зажигания горячей лампы, поэтому перед повторным зажиганием лампа должна остыть. Этот эффект является существенным недостатком дуговых ртутных ламп высокого давления: даже весьма кратковременный перерыв электропитания гасит их, а для повторного зажигания требуется длительная пауза на остывание.

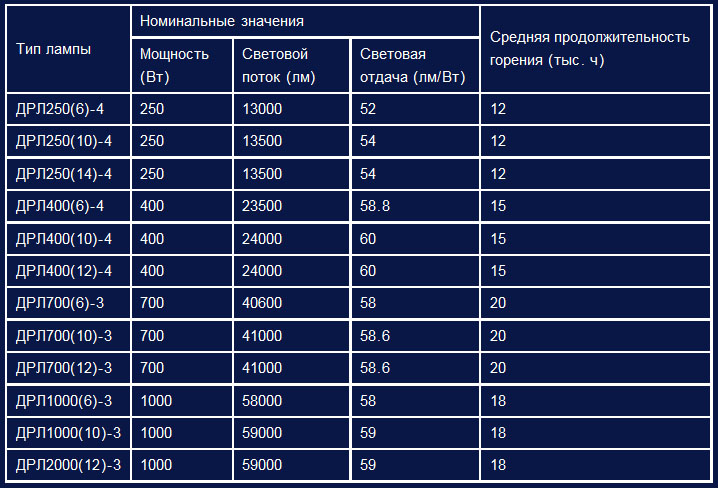

Технические данные ртутных ламп высокого давления
Требования к люминофорам
Поглощение УФ излучения в диапазоне длин волн 254 нм – 365 нм.
Люминесценция преимущественно в красной области спектра.
Устойчивая люминесценция до температуры 300оС.
Высокий квантовый выход люминесценции.
Устойчивость к технологическим операциям при изготовлении ламп.

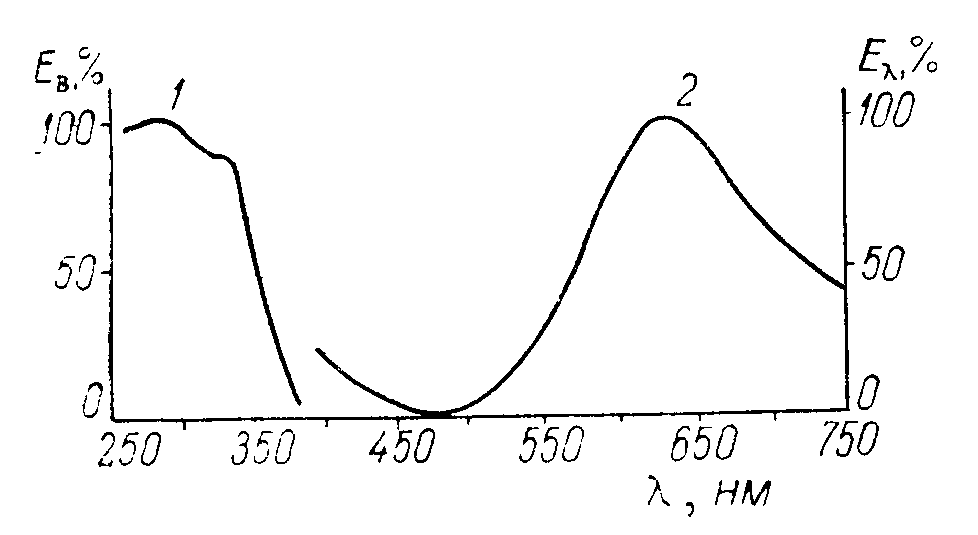

(Zn, Ca)3(PO4)2:Sn Квантовый выход – 0,9
возб., нм: 1 – 254, 2 - 365

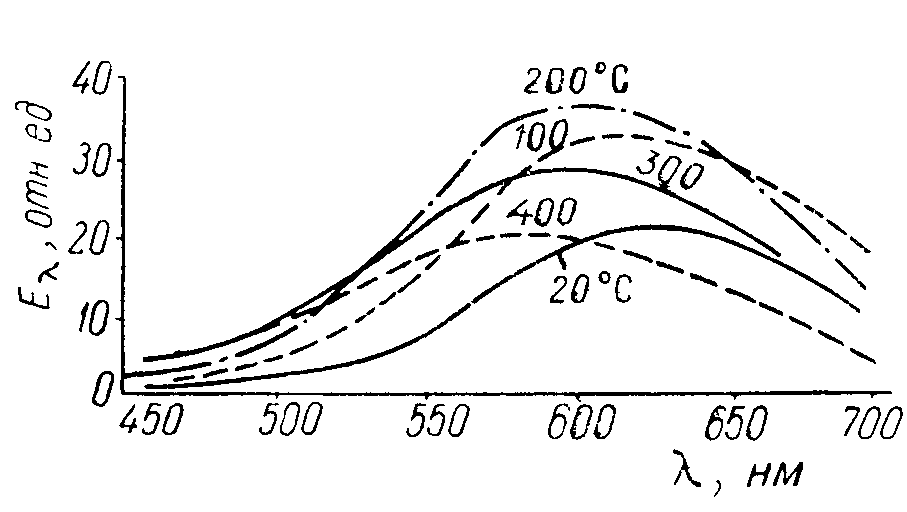

(Zn, Sr)3(PO4)2:Sn Квантовый выход – 0,84
1 – поглощение, 2 - люминесценция

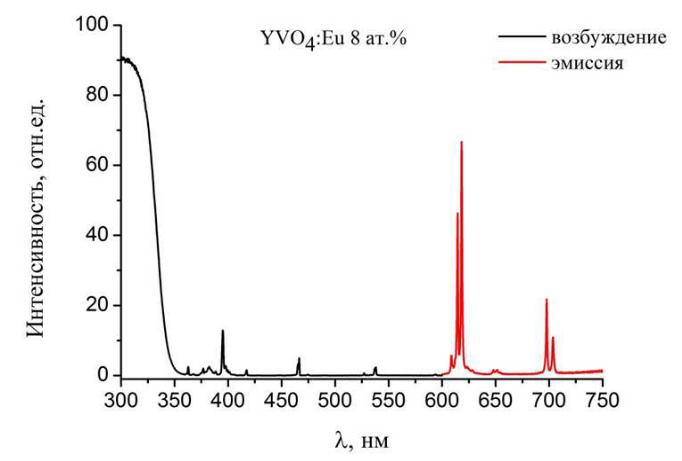

(PO4)2YVO4:Eu - фосфат-ванадат иттрия
РТУТНЫЕ ЛАМПЫ СВЕРХВЫСОКОГО ДАВЛЕНИЯ
К дуговым лампам сверхвысокого давления (ЛСВД) относят лампы, работающие при давлении от 10 × 105 Па и выше. При высоких давлениях газа или пара металла при сильном сближении электродов сокращаются прикатодные и прианодные области разряда. Разряд концентрируется в узкой веретенообразной области между электродами, причем его яркость, особенно вблизи катода, достигает очень больших значений.
Такой дуговой разряд представляет собой незаменимый источник света для приборов проекторного и прожекторного типов, а также ряда специальных областей применения.
Использование в лампах паров ртути или инертного газа придает им ряд особенностей. Получение паров ртути при соответствующем давлении достигается за счет дозировки ртути в колбе лампы. Разряд зажигается как ртутный низкого давления при температуре окружающей среды. Затем по мере разгорания и нагревания лампы давление возрастает.
Первой особенностью ртутных ламп сверхвысокого давления является то, что они довольно легко зажигаются, но имеют сравнительно длительный период разгорания. При их погасании повторное зажигание может быть осуществлено, как правило, лишь после полного остывания. При наполнении ламп инертными газами разряд после зажигания практически мгновенно входит в установившийся режим. Зажигание разряда в газе при высоком давлении представляет определенные трудности и требует применения специальных зажигающих устройств. Однако после погасания лампа может быть зажжена вновь практически мгновенно.
Второй особенностью, отличающей ртутный разряд сверхвысокого давления с короткой дугой, является его электрический режим. Вследствие большой разницы между градиентами потенциала в ртути и инертных газах при одинаковом давлении напряжение горения таких ламп существенно выше, чем с газовым наполнением, благодаря чему при равных мощностях ток последних значительно больше.
Третьим существенным различием является спектр излучения, который у ламп с газовым наполнением соответствует по спектральному составу дневному свету.
Дуговые лампы часто используют для киносъемок и кинопроекции, в имитаторах солнечного излучения и других случаях, когда требуется правильная цветопередача.
