1. Відкрита архітектура пеом
Відкритою архітектурою називають такий принцип побудови комп'ютера, який забезпечує можливість легкого нарощування системи за рахунок підключення до неї додаткових пристроїв, у тому числі виготовлених іншими фірмами. Більшість сучасних ПЕОМ відповідають цим принципом, за винятком небагатьох спеціалізованих моделей.

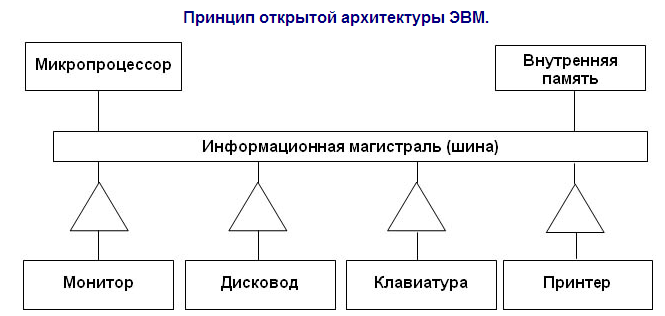

Структуру ПК, зображену вище, прийнято називати архітектурою із загальною шиною (інша назва - магістральна архітектура). Її головна перевага - простота, можливість легко змінювати конфігурацію комп'ютера шляхом додавання нових або заміни старих пристроїв. Відмічені можливості прийнято називати принципом відкритої архітектури ПК.
Принцип відкритої архітектури полягає в наступному:
Регламентуються і стандартизуються тільки опис принципу дії комп'ютера і його конфігурація ( певна сукупність апаратних засобів і з'єднань між ними). Таким чином комп'ютер можна збирати з окремих вузлів і деталей , розроблених і виготовлених незалежними фірмами - виробниками.
Комп'ютер легко розширюється і модернізується за рахунок наявності внутрішніх розширювальних гнізд , у які користувач може вставляти різноманітні пристрої , і , тим самим встановлювати конфігурацію своєї машини у відповідності зі своїми особистими уподобаннями .
Вигода користувачів від закладеного в ПК принципу відкритої архітектури полягає в наступному:
здешевлення вартості комп'ютерів через конкуренцію фірм, що виробляють комплектуючі ;
користувачі могли « підлаштувати ПК під себе» шляхом придбання та підключення додаткових пристроїв. При цьому вони не були пов'язані асортиментом , пропонованим фірмою IBM PC , а могли вибирати продукцію інших фірм;
відкритість архітектури привела до появи безлічі фірм, що спеціалізуються на випуску сумісних з IBM PC комп'ютерів. Це стало причиною зниження цін , підвищення якості і до збільшення вибору для користувачів.

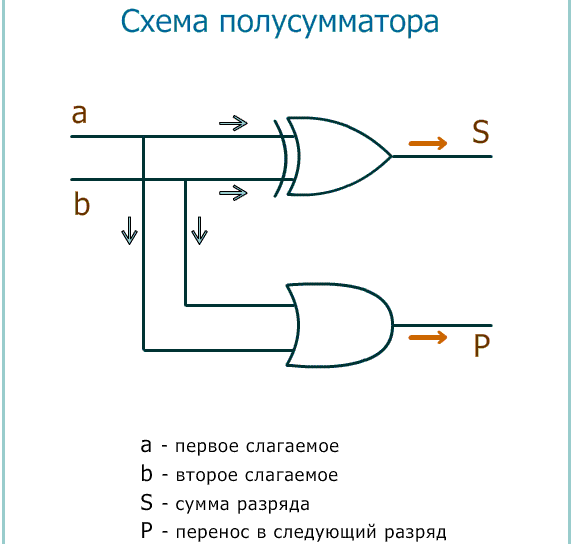

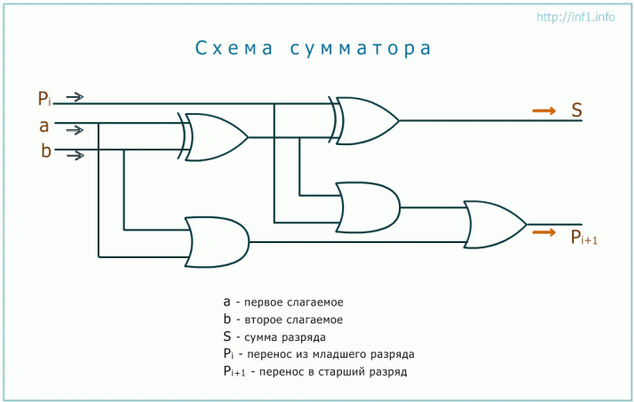

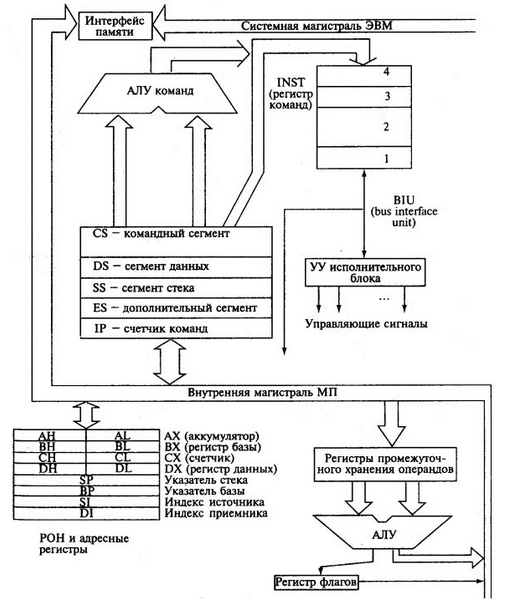

2. Функціональна схема базової моделі мікропроцесора. Схеми напівсуматора і суматора. Дії над двійковими та двійково-десятковими числами.
5 типів виконання мікрокоманд:
|
BIU(Bus Interface Unit) виконує 3 операції:
|

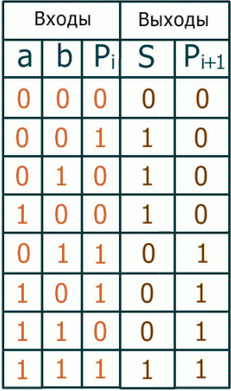

Таблиця істинності суматора 1
Двійковій-десятковий код (англ. binary-coded decimal), BCD, 8421-BCD - форма запису цілих чисел, коли кожен десятковий розряд числа записується у вигляді його чотирьох бітного двійкового коду.
Наприклад:
31110 = 0011 0001 0001BCD
У BCD використовуються тільки 10 можливих комбінацій 4- х бітового поля замість 16 , існують заборонені комбінації бітів : 1010 ( 1010 ) , 1011 ( 1110 ) , 1100 ( 1210 ) , 1101 ( 1310) , 1110 (1410) і 1111 ( 1510 ) .
Тому , при додаванні і відніманні чисел формату 8421 - BCD діють наступні правила:
При додаванні двійково- десяткових чисел кожного разу , коли відбувається перенесення біта в старший напівбайт , необхідно до напівбайту , від якого стався перенесення , додати корегуюче значення 0110
При додаванні двійково- десяткових чисел кожного разу , коли зустрічається неприпустима для напівбайта комбінація , необхідно до кожної неприпустимї комбінації додати корегуюче значення 0110 з роздільною здатністю перенесення у старші напівбайтів .
При відніманні двійковій- десяткових чисел , для кожного напівбайта , що отримав позику із старшого напівбайта , необхідно провести корекцію , віднявши значення 0110 .
