Лекція №10. Тема : Вентилятори. Калорифери. План заняття.

1. Вентилятори. Типи вентиляторів та їх характеристики.

2. Вибір вентиляторів.

3. Калорифери. Класифікація, будова та компоновка калориферів.

4. Розрахунок калориферів.

Література: Б.Х.Драганов., О.Ф.Буляндра., А.В.Міщенко. “Теплоенергетичні установки і системи в сільському господарстві”. К.: “Урожай”., 1995р.

1. Вентилятори. Типи вентиляторів та їх характеристики.

Вентиляторами називають гідравлічні машини, що призначені для переміщення повітря або інших газів при надлишковому тиску не більше 15 кПа.

За принципом дії вентилятори бувають радіальні (відцентрові) та осьові (табл. 10.1, 10.2). В останній час знаходять застосування модифікації радіальних вентиляторів—прямоточні, смерчові, дискові, вихрові, діаметральні.

Найширше в сільськогосподарському виробництві застосовують відцентрові та осьові вентилятори. Відцентрові вентилятори (рис. 10.1) використовують для подачі повітря під великими напорами, а осьові—при малих напорах, але великих подачах.

Таблиця 10.1. Технічна характеристика осьових вентиляторів МЦ та 06-320.

Тип та номер вентилятора	Подача Lо, тис. м3/год	Діаметр робочого колеса	Повний тиск Ро, Па	Частота обертання, хв-1	Потужність електродвигуна, кВт	Маса, кг
МЦ
№4	1,5...6,5	400	70...330	1440	0,3	22
№5	4,5...7,0	500	60...120	1440	0,4	27
№6	8,0...14,0	600	100...180	1440	1,0	56
№7	12...19	700	120...230	1440	2,0	64
№8	18...27	800	200...300	1440	3,5	159
№10	24...35	1000	160...210	960	3,5	265
№12	30...48	1200	100...170	720	3,5	270
06-320
№4	1,2...6,5	400	40...330	1440...2860	0,1...1,0	11
№5	2,2...6,3	500	60...130	1440	0,4	18
№6	4,5...11,0	600	90...180	1440	1,0	28
№7	9...17	700	130...230	1420	1,7	40
№8	7...26	800	70...330	930...1440	1,0...4,5	81
№10	15...34	1000	110...220	950	2,2	133
№12	26...61	1200	160...340	980	7,0	183

Таблиця 10.2. Технічна характеристика вентиляторів типу ВО

Показники	Тип вентилятора
	ВО-4	ВО-5,6	ВО-7
Марка комплекту	Клімат-44	Клімат-45	Клімат-47
Кількість вентиляторів у комплекті, шт.	24	18	10
Подача, тис. м3/год:
без жалюзі (статичний тиск дорівнює нулю	2,9	6,0	11,3
із жалюзі (статичний тиск дорівнює 200 кПа)	2,4	5,0	9,3
Повний тиск, Па	42,14	42,14	44,1
Діаметр робочого колеса, мм	400	560	700
Частота обертання, хв-1:
максимальна	1410	900	960
мінімальна	480	190	190
Тип електродвигуна	АПВ0714	Д80В6П	Д1006П
Потужність електродвигуна, кВт	0,25	0,37	1,1
Габаритні розміри, мм:
ширина	595	730	930
висота	595	730	930
глибина	350	455	475
Маса, кг	16	25	50

З

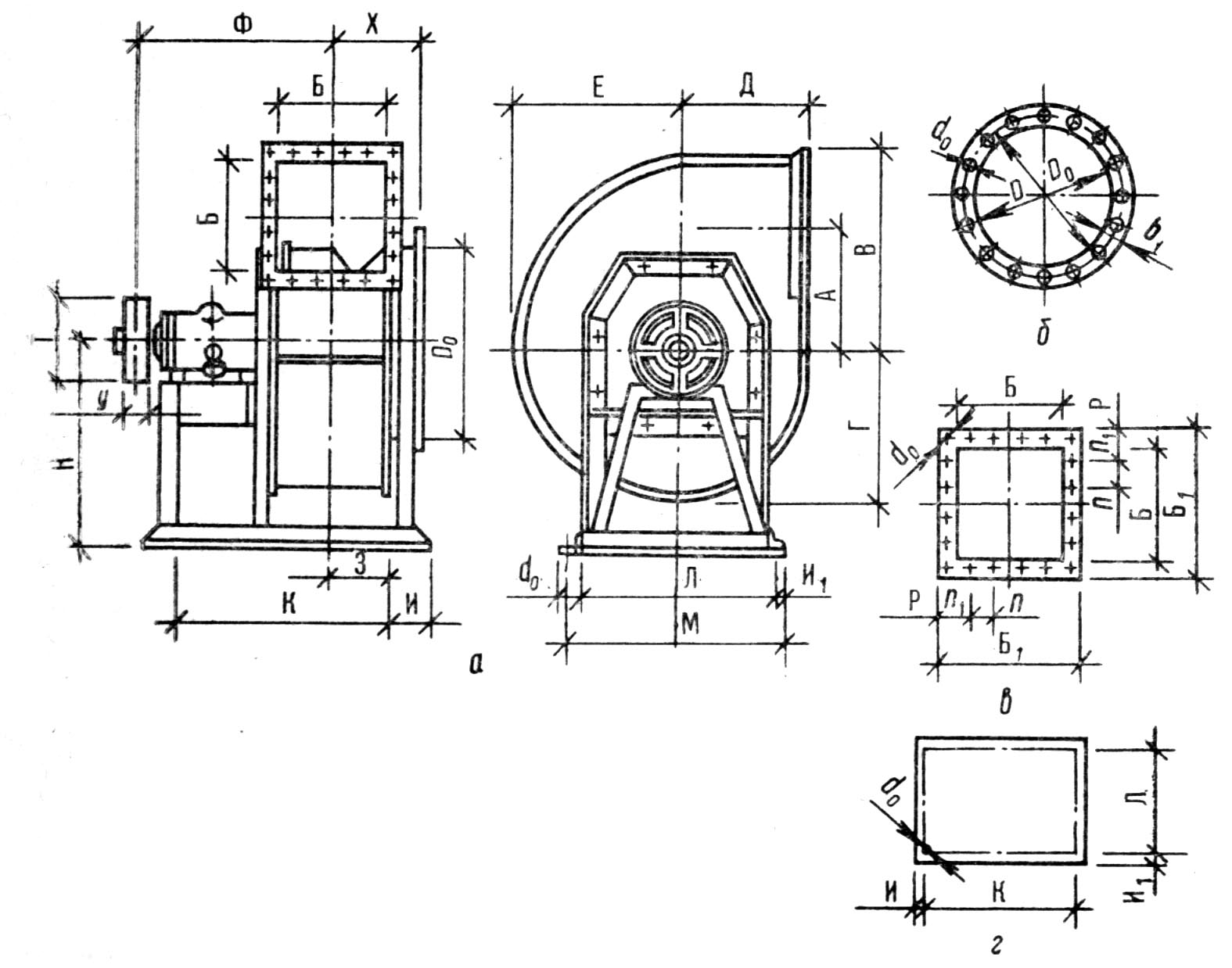

а – загальний вигляд;

б,в – фланці відповідно вхідного і вихідного патрубків;

г – розміщення фундаментальних болтів.

алежно від створюваного надлишкового тиску вентилятори поділяють на три групи: низького тиску—до 1 кПа; середнього—1...3 кПа; високого тиску—3...15 кПа.

Р исунок 10.1. Відцентровий вентилятор Ц4-70.

Цей поділ є, до певної міри, умовним, оскільки залежно від частоти обертання робочого колеса один і той же вентилятор може відноситись до двох суміжних груп.
