Устройство монолитных железобетонных монолитных стен Технология установки арматуры
При производстве работ по армированию стен необходимо руководствоваться требованиями СНиП 12-03-2001,СНиП 12-04-2002 «Безопасность труда в строительстве.» , СНиП 3.03.01 – 87 «Несущие и ограждающие конструкции».
Работы по армированию стен на этаже предусмотрено вести последовательно, по захваткам, обозначенным на плане.
Плоские каркасы устанавливают в ручную. Перед установкой каркасов необходимо:
подготовить к работе оснастку и инструмент
очистить арматуру каркасов от ржавчины на строительной площадке, убедиться в наборе достаточной прочности перекрытия ниже лежащего этажа
закрыть все проемы в перекрытии щитами и закрепить их от смещения
Плоские каркасы подаются на этаж краном, в пакетах по 10-15 штук. Перед каждой операцией по подъему и перемещению каркасов монтажник – стропальщик должен предварительно убедиться, что:
на каркасах нет незакрепленных стержней, инструментов
нет людей в зоне каркасов в оснасткой зоне перемещения гроза

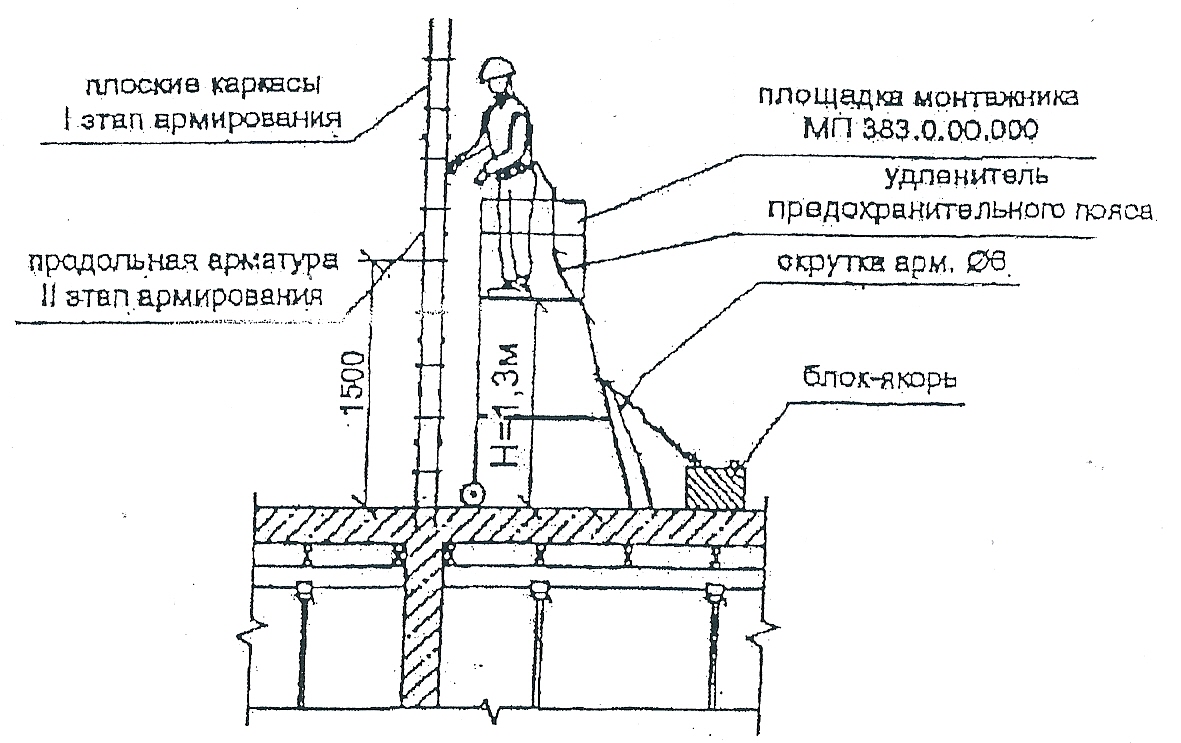

Вязку арматуры отдельными стержнями арматурщики ведут в ручную с площадкой монтажников, которые необходимо крепить от смещения и окрашивания. Контур перекрытия должен быть огражден инвентарным ограждением.
Армирование стен выполняется поэтапно:
на 1-ом этаже устанавливают плоские каркасы, каждый плоский каркас в отдельности выверяется, устанавливаются и закрепляются по проекту (сваркой или вязкой) к выпускам ниже
лелеллллллллежащей лежщей арма
лежащей арматуры, при установке плоских каркасов закрепляются пластмассные фиксаторы , для защищённого слоя в шахматном порядке
на 2-ом этаже работы ведут снизу вверх с перекрытия ведут вручную
При отсутствии ограждения рабочие должны крепится предохранительными поясами в местах указанным прорабами.
Фрагмент плана.

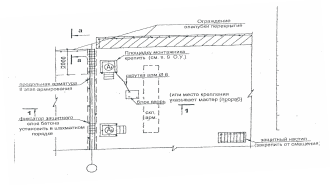

Разрез 1 -1
Таблица
предельных отклонений при устройстве
арматурных конструкций стен
№ п/п |
Параметр |
Величина параметра, мм |
Контроль (метод, объем, вид, регистрации) |
1. |
Отклонение от проектной толщины защитного слоя бетона не должно превышать: При толщине защитного слоя до 15мм и линейных размерах поперечного сечения конструкции, мм: до 100 от 101 до 200 при толщине защитного слоя от 16 до 20мм включ. И линейных размерах поперечного сечения конструкций, мм: до 100 от 101 до 200 «202» 300 Св.300 При толщине защитного слоя свыше 20мм и линейных размерах поперченного сечения конструкций, мм: До 100 От 101 до 200 «202! 300 Св.300 |
+4 +5
+4; -3 +8; -3 +10; -3 +15; -5
+4; -5 +8; -5 +10; -5 +15; -5 |
Технический осмотр всех элементов, журнал работ |
Таблица предельных отклонений при устройстве арматурных конструкций стен
№ п/п |
Наименование |
Тип |
Марка |
Кол-во |
Примечание |
1 |
Площадка монтажника |
Металлич |
МП 383.00.00 ПКТИ |
2 |
Н.З. 1256/3 |
2 |
Фиксаторы пространственные |
Металлич. |
ПФ-1 |
По потреб |
|
3 |
Фиксаторы |
Пластмасс.
|
|
По потреб |
|
4 |
Кусачки |
|
|
На бригаду |
|
5 |
4-х ветвевой строп |
|
4СК-5,0/5000 |
1 |
Инвентарн. |
6 |
Комплект электросварщика |
|
|
1 |
На каждого Эл.сварщика |
7 |
Сварочный трансформатор |
|
ТС-300 |
1 |
ГОСТ 95-77Е |
