Вхідні сигнали

поз. 2в, КБС 3

поз. 2в,КБС 2

поз. 2в,

МБС

Х2

МАС

Х3

МСD

Х1

1 2 3 4 5 6 7 8

1 2 3 4 5 6 7 8

1 2

1 2

1 2 3 4 5 6 7 8

1 2

+ 

Х2

Х4

поз. 2в, БП-21

2в, МБС Міжблочний з’єднувач для приборних

ціпей МБС-20 1

2в, КБС0 Клемно-блочний з’єднувач КБС-20 1

2в, КБС2 Клемно-блочний з’єднувач КБС-21 2

2в, КБС3 Клемно-блочний з’єднувач КБС-23 1

2в, БП Блок живлення БП-1 1

2в, БП Блок контроллера БК 1

Щит контролерів

Поз. Н а й м е н у в а н н я Кільк. Примітка

Аср теплового режиму горна агломашини.

Схема принципова Реміконту Р-130М

Зм. Лист № документа Підпис Дата

Розроб. Рудько О.В.

Керів. Кірсанов В.В.

Консульт. Кірсанов В.В.

Затв. Єгоров О.П.

Н. Контр. Потап О.Ю.

Літ. Маса Масштаб

МОН України, НМетАУ

Каф. АВП, гр. АВ01-10

Дипломний проект:”Розробка АСР теплового режиму горна

агломашини”

Лист 2 Листів 3

Додаток Ж

Приклад оформлення аркуша графічної частини

Додаток З

Приклад оформлення основного напису

Додаток К

Приклади оформлення елементів пояснювальної записки

• Рубрикація та оформлення назв

• розділів:

1 Основна частина

• підрозділів:

1.3 Опис принципу дії аср температури

• пунктів:

1.6.1 Обгрунтування вибору елементної бази

• Оформлення ілюстрацій

ї

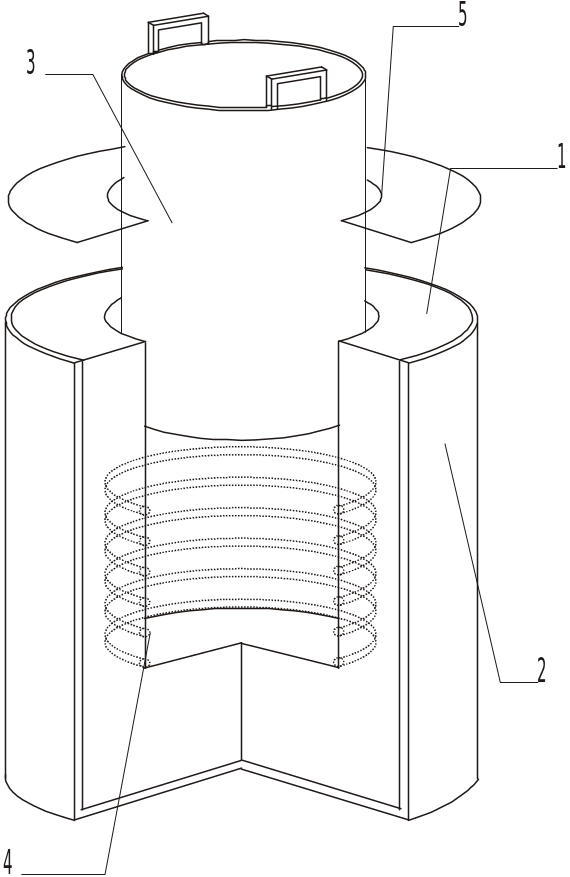

Рисунок 1.1 – Схема лабораторної печі:

1 – футеровка печі;

2 – корпус;

2. – контейнер;

3. – нагрівальні елементи;

4. – кришка

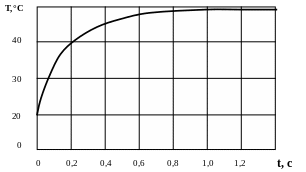

Р исунок 1.2 – Експериментальний графік розігріву печі

Оформлення формул

Функція передачі замкненої системи регулювання положення натискних гвинтів може бути записана у вигляді

, (2.8)

де – коефіцієнт передачі регулятора положення, – коефіцієнт підсилення електроприводу; – коефіцієнт передачі редуктора; - коефіцієнт передачі датчика положення; - еквівалентна постійна часу електродвигуна.

• Оформлення таблиць

Таблиця 2.1 - Перелік вхідних неперервних сигналів

Найменування	Діапазон змінення	Форма представ-лення	Періодичність поновлення	Джерело форму-вання
1	2	3	4	5
1. Витрати палива в томільній зоні	0 … 784 м3/год	0 … 5 мА постійного струму	Не частіше 5 с	Сапфир
2. Витрати повітря в томільній зоні	0 … 7840 м3/год	0 … 5 мА постійного струму	Не частіше 5 с	Сапфир
3.Температура в томільній зоні	700…1500°С	4 … 20 мА постійного струму	Не частіше 5 с	АПИР-С ППТ-131
4. Завдання температури у томільній зоні	700…1500°С	постійна напруга 0 … 10 В	За ініціативою оператора, не частіше 30 хв.	Пульт оператора

Оформлення посилань

• на літературні джерела:

Детальний опис технологічного процесу та обладнання на ділянці нагріву заготівок наведено у роботах [1-3, 7].

За даними роботи [7, с. 78-81] головним збуренням процесу, який розглядається, слід вважати температуру розкату.

• на ілюстрації:

Структурна схема електродвигуна постійного струму має вигляд, що наведений на рис. 2.6.

Аналіз графіку перехідного процесу (рис. 2.4) показує, об’єкт управління можна представити послідовним з’єднанням аперіодичної ланки першого порядку та ланки чистого запізнення.

• на таблиці:

Зведені дані щодо економічної доцільності впровадження системи наведені у табл. 4.5.

За умов роботи АСР середнє квадратичне відхилення вихідної змінної зменшується майже удвічі (див. табл. 2.5).

• на формули:

Підстановка виразу (2.6) до формули (2.2) дає ...

З (1.3) виходить, що об’єкт можна розглядати як послідовне з’єднання двох аперіодичних ланок першого порядку.

30
