Министерство науки и образования РФ

Югорский государственный университет

Институт природопользования

Кафедра геологии

Образец

Курсовая работа

по структурной геологии

(пояснительная записка к учебной геологической карте)

Выполнил: студент гр. *****

***************

Принял: доцент ***********

г. Ханты-Мансийск

200х г.

ВВЕДЕНИЕ

I. Краткий физико-географический очерк

………………………………….

II. Геологическое строение района

1. Стратиграфия

Стратиграфический разрез района представлен метаморфическими, осадочными и вулканогенными отложениями палеозойской и мезозойской эратем общей мощностью более 1745 м. Расчленение разреза проведено до отделов. Разрез не полный: из него выпадают верхнеордовикский отдел, силурийская система, нижне-среднедевонский отделы, верхнепермский отдел, триасовая система, нижне-среднеюрский отделы и отложения от меловых до четвертичных.

В строении стратифицированных толщ отчетливо выделяются три комплекса, разделенные резкими угловыми несогласиями. Нижний комплекс сложен отложениями кембрийского и ранне-среднеордовикского времени общей мощностью более 980 м. Средний комплекс представлен породами позднедевонского, каменноугольного и раннепермского возраста мощностью более 615 м. Верхний структурный комплекс представлен отложениями позднеюрской эпохи, мощность которых превышает 150 м.

Палеозойская эратема, PZ

Отложения палеозойского возраста пользуются значительным распространение на территории района, слагая более 90% его поверхности. Отмечаются отложения кембрийского, ордовикского, девонского, каменноугольного и пермского возраста, общая мощность которых превышает 1595 м.

Кембрийская система, Є

Отложения кембрийского возраста представлены всеми тремя отделами, залегают согласно между собой и имеют общую мощность более 590 м, образуя линейные выходы на поверхность северо-восточного направления.

Нижнекембрийский отдел, Є₁. Отложения раннекембрийского возраста распространены в южной и восточной частях района и выходят на поверхность в ядрах антиклинальных складок. Отложения представлены хлоритовыми сланцами, образовавшимися в результате регионального метаморфизма за счет глинистых пород (аргиллитов). Мощность нижнекембрийских отложений превышает 200 м.

Среднекембрийский отдел, Є₂.

Породы среднекембрийского отдела распространены широко, слагая восточный, центральный и западный участки территории, и выходят на поверхность в ядрах и на крыльях антиклинальных складок. Отложения представлены филлитовыми сланцами, сформировавшимися под влиянием регионального метаморфизма из глинистых пород (аргиллитов). Мощность отдела 200 м.

Верхнекембрийский отдел, Є₃.

Выходы позднекембрийских отложений приурочены к крыльям антиклинальных и синклинальных складок. Отдел сложен известняками и имеет мощность 190 м.

Ордовикская система, О

Отложения ордовикской системы залегают согласно на кембрийских отложениях и представлены двумя отделами, которые также согласно залегают между собой, образуя линейные выходы северо-восточного и северо-западного напрвления. Суммарная мощность отложений более 390 м.

Нижнеордовикский отдел, О₁.

Нижнеордовикские отложения распространены в восточной и западной частях района и выходят на поверхность на крыльях синклинальных складок. Отдел представлен кремнисто-глинистыми сланцами, мощность которых 200 м.

Среднеордовикский отдел, О₂.

Породы среднеордовикского возраста пользуются в районе ограниченным распространением, выходят на поверхность в западной и восточной части, слагая ядра синклинальных складок. Отложения представлены эффузивами основного состава и их туфами мощностью более 190м.

Девонская система, D

Девонская система с угловым несогласием перекрывает древние отложения (рис. 1) и пользуется распространением в центральной и северной частях района. Представлена верхним отделом.

Верхнедевонский отдел, D₃.

Отдел представлен конгломератами, мощность которых составляет 135 м.

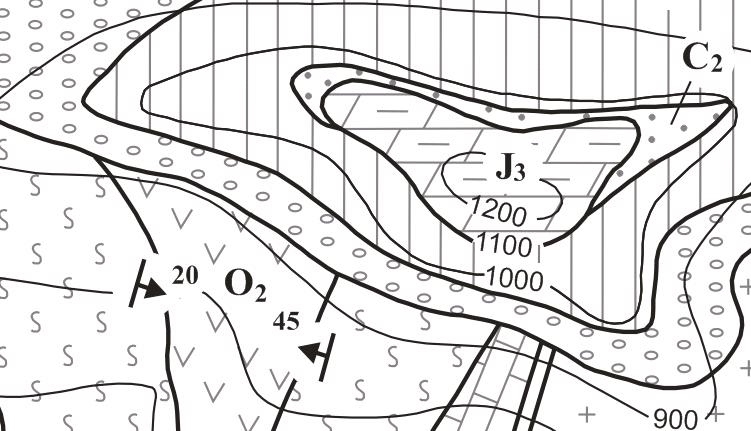

Рис. 1. Угловое несогласие между позднепалеозойскими и раннепалеозойскими отложениями; угловое несогласие между верхнеюрскими и позднепалеозойскими отложениями

Каменноугольная система, С

Отложения каменноугольной системы согласно залегают на отложениях девонской системы, представлены всеми тремя отделами, которые согласно залегают между собой. На поверхность выходят в центральной и северной частях района. Суммарная мощность каменноугольных отложений 440 м.

Нижнекаменноугольный отдел, С₁.

Нижнекаменноугольный отдел представляет собой угленосную толщу мощностью 190 м.

Среднекаменноугольный отдел, С2. Среднекаменноугольный отдел представлен песчано-глинистой толщей мощностью 140 м.

Верхнекаменноугольный отдел, С3. Верхнекаменноугольный отдел сложен аргиллитами, мощность которых 110 м.

Пермская система, Р

Выходы отложений пермской системы встречены только на северо-востоке района. Они согласно перекрывают верхнекаменноугольные отложения и представлены нижним отделом.

Нижнепермский отдел, Р₁.

Раннепермские отложения имеют мощность более 40 м и представлены глауконитовыми песчаниками.

Мезозойская эратема, MZ

Мезозойские отложения представлены в районе юрской системой, которая залезает на нижележащих отложениях с угловым несогласием (рис.2).

Юрская система, J

Отложения юрской системы слагают в районе наиболее возвышенные участки, залегая горизонтально (рис.2). Подошва отложений отбивается по отметке 1100 м над уровнем моря. Юрская система представлена верхним отделом.

Вехнеюрский отдел, J₃.

В строении юрского отдела принимают участие мергели, мощность которых превышает 150 м.

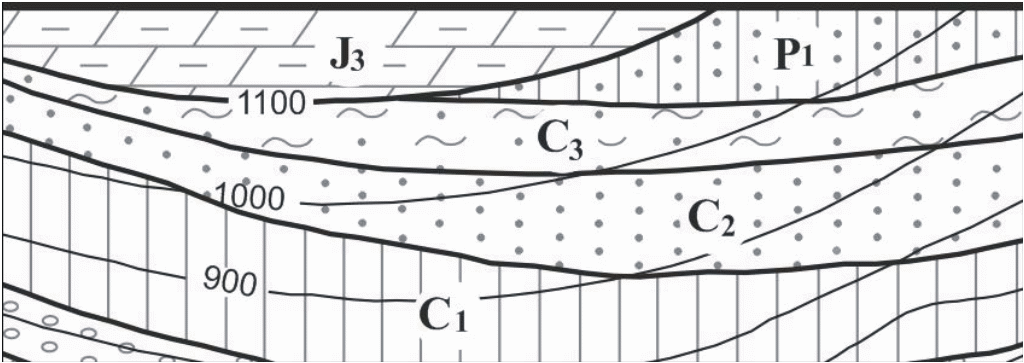

Рис. 2. Угловое несогласие между верхнеюрскими и позднепалеозойскими отложениями
