1 Стислий опис парового котла тп-80

Котел ТП-80 барабанний котел с природною циркуляцією: компоновка П-образная. Котел працює під розрядженням. Типорозмір по ГОСТу Е-420-140Ж. Паливо - кам`яне вугілля, АШ. Котел працює на ТЄЦ с турбінами типа ПТ.

Топка відчинена, без перетиску, поділена двосвітним екраном на 2 камери. Обсяг топки 2450 . Топочна камера прямокутного січення розміром м. Под топки обладнан панелями бічних екранів. На фронтовій стіні та задній встановлені 16 круглих пиловугільних пальників в два поверхи. Змійовики конвективного пароперегрівача розташовані в горизонтальному газоході. Водяний економайзер і трубчатий перегрівник розташовані в опускному газоході, має бути двухступінчата компоновка.

Пароперегрівач складеться з радіаційної частини, ширмової та конвективної частини. 13 ширм розташовані вертикально у верхній частині топки. Підігрів повітря здійснюється в двох трубчатих повітря підігрівниках.

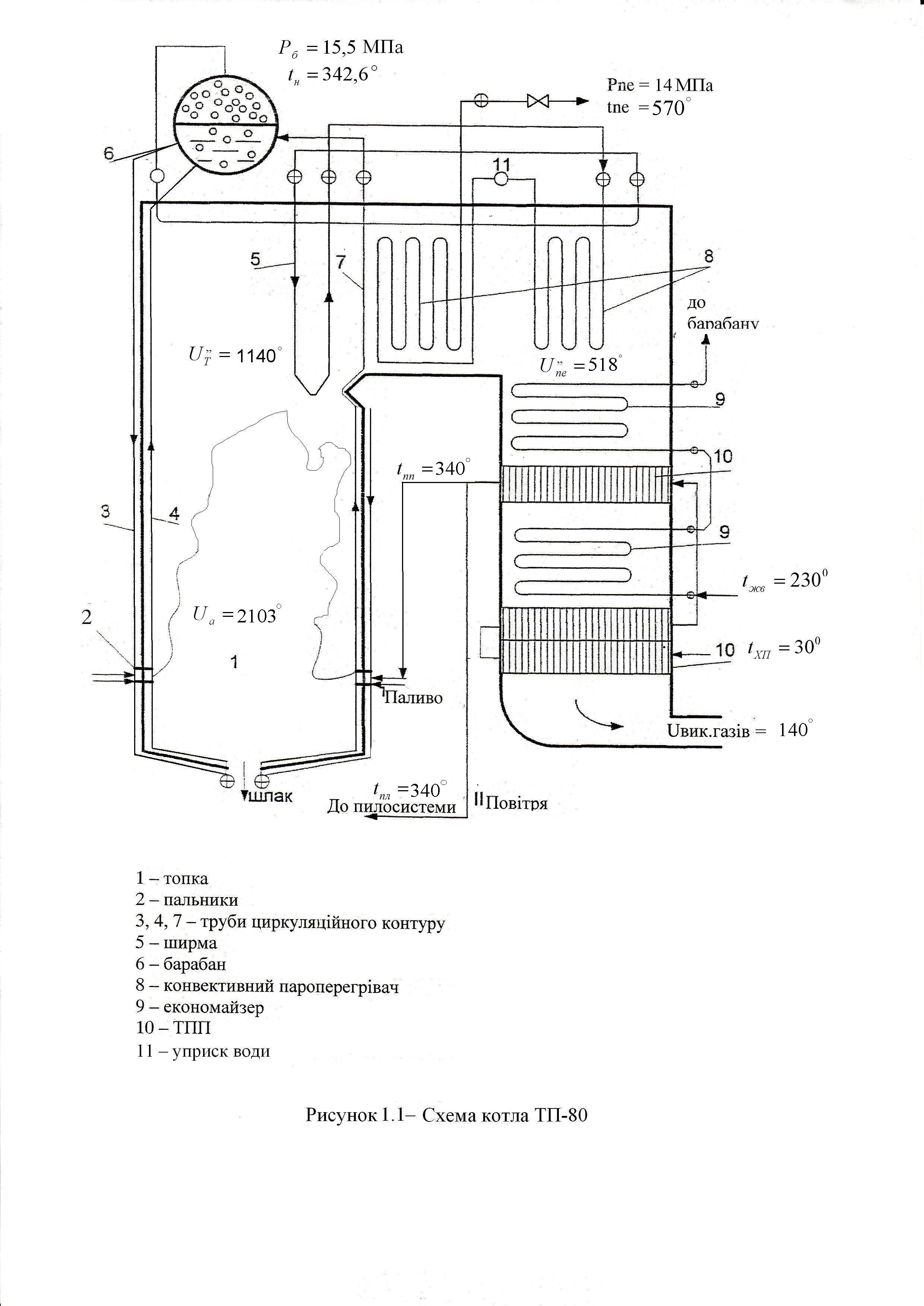

Схема котла ТП-80 приведена на рисунку 1.1

2 Характеристика палива

Вид палива – Донецький- Г

Виписуємо з таблиці П.4.1, [1] розрахункову характеристику палива.

Склад робочої маси палива складає:

Зола А^р = 22,5 %

Кисень О^р = 6,7 %

Сірка S^p = 3 %

Вуглесь С^р = 53,3 %

Нітроген N^p = 1,0 %

Найнижча теплота горіння складає Q^p_н = 20,85 ^МДж/_кг

Зведені характеристики палива:

Вологість W^п = 0,48 % ^. кг/МДж;

Зольність А^п = 1,08 % ^. кг/МДж;

Сірка S^п = 0,4 % ^. кг/МДж.

Температурні плавкості золи:

t₁ = 1100 ^оС;

t₂ = 1200 ^оС;

t₃ = 1230 ^оС.

Температура початку нормального рідкого шлаковидалення:

t_н.р = 1350 ^оС;

Так як t₃ = 1230 ^оС < t = 1400 ^оС, то шлаковидалення рідке, тоді доля золи, яка відноситься газами _від = 0,8 [1], доля золи, яка відноситься у вигляді шлаку визначається по формули.

3 Вибір теоретичної кількості повітря

НЕОБХІДНОГО ДЛЯ ГОРІННЯ, КОЄФІЦІЄНТА

НАДЛИШКУ ПОВІТРЯ ПО ГАЗАХОДАМ КОТЛА

Теоретичну кількість повітря для горіння 1кг палива при =1 і 0^оС беремо із таблиці П 4.2 [1]. Визначаємо з таблицею 1.7 [1] коефіцієнт надлишку повітря на виході із топки: _т­=1,2. Котел ПК-10 працює під розрядженням. Величина атмосферного повітря, яке підсмоктується через нещільності у обмурівці котла називається присмоктуванням холодного повітря - . На основі схеми котла на рисунку 1.1 складаємо таблицю 1.1. Коефіцієнт надлишку повітря за газоходами котла визначаємо за формулою:

(3.1)

де - присоси повітря беремо із таблиці 1.8 [1].

Данні заносимо до таблиці 3.1

Таблиця 3.1 – Коефіцієнт надлишку повітря по газоходам котла

Найменування газоходу	Коефіцієнт надлишку повітря	Присоси повітря	Середній надлишок повітря
Топка фестон Пароперегрівач Економайзер 2 ступені Повітря підігрівач 2 ст. Економайзер 1 ступені Повітря підігрівач 1 ст.	1,2 1,23 1,25 1,28 1,3 1,33	0,05 0,03 0,02 0,03 0,02 0,03	1,2 1,215 1,24 1,265 1,29 1,315

4 ВИЗНАЧЕННЯ ОБСЯГУ ТРЬОХАТОМНИХ

ТА ДВОХАТОМНИХ ГАЗІВ, ВОДЯНОЇ ПАРИ,

НАДМІРНОГО ПОВІТРЯ ТА ПОВНОГО ОБСЯГУ

ПРОДУКТІВ ГОРІННЯ ПО ГАЗОХОДАХ КОТЛА

Виписуємо із таблиці П 4.2 [1] теоретичний обсяг повітря, продуктів горіння

V_RO2 = 1,02 м³/кг;

V^o_N2 = 4,39 м³/кг;

V^o_H2O = 0,6 м³/кг;

V^o = 6,47 м³/кг.

Знаходимо суму обсягів продуктів горіння , м³/кг, за формулою:

(4.1)

де , - теоретичний обсяг трьохатомних газів;

, - теоретичний обсяг двохатомних газів;

, - теоретичний обсяг водяної пари.

Визначаємо дійсний об’єм газів, водяної пари, м³/кг об’ємні частини трьохатомних газів, водяної пари, концентрацію золи по газоходу котла і значення заносимо до таблиці 4.1

Таблиця 4.1 – Об’єми продуктів горіння, об’ємні частки трьохатомних

газів, водяної пари, концентрація золових часток по газоходам

котла

Величина, розрахункова формула	Топка, фестон	Паропе- регрівач	Економайзер другої ступені	Повітря-підігрівач другої ступені	Економайзер першої ступені	Повітря- підігрівач першої ступені
1 Середній коефіцієнт надлишку повітря в поверхні нагріву	1,2	1,215	1,24	1,265	1,29	1,315
2 Об’єм водяної пари, м3/кг	0,617	0,618	0,621	0,623	0,625	0,627
3 Повний об’єм газів, м3/кг	7.07	7.16	7,3	7,44	7,58	7,72
4 Об’ємна частка трьохатомних газів rRO2=VRO2/Vr	0,142	0,14	0,137	0,135	0,132	0,130
5 Об’ємна частка водяної пари rН2О=VH2O/Vr	0,087	0,086	0,085	0,083	0,082	0,081
6 Частка трьохатомних газів і водяної пари rn=rRO2+rH2O	0,229	0,226	0,222	0,218	0,214	0,211
7 Вага димових газів кг/кг	9.379	9.486	9.665	9.845	10.024	10.203
8 Концентрація золових часток, кг/кг	0.0191	0.0189	0.0186	0.0182	0.0179	0.0176
