Кіріспе

TIA Portal (Totally Integrated Automation Portal) - технологиялық үдерістіңавтоматтандыруының жүйесінің бағдарламалыққамсыздандыруының зерттемесінің интеграциясы. Контроллердің деңгейінен дейін адам-машинаның интерфейсінің деңгейі мен тығыз байланысты. Кешенді автоматтандырудың (Totally Integrated Automation англ.сы) тұжырымдамасының іске асыру және Siemens AG Simatic компаниясының автоматтандыру жүйесінің бастапқы кезден эволюциялық дамуымен байланысты болып табылады.

Артықшылықтары: автоматтандыру саласында жаңа өлшем. TIA Portal өзі жеке қолданбалы стандарттарын қалыптастыруға мүмкіндік беретін соншалықты жетілдірілген шешім, ол түрліше қосымшаларда қайтадан қолдану ісін жеңілдетіп сапа мен өнімділікті жақсартады. TIA Portal бағдарламалық қамтамасыз етудің негізінде жобаның басқа бағдарламалық қамсыздандырумен нәтижелі және қарапайым өзара әрекеттесуін мүмкін қылатын ашықтық принципі жатыр. Қолданылуы: өндірісті басқару. Өндірістік машиналар мен желілер. Ғимараттарды атоматтандыру.

.

1.1 Тапсырма: Логикалық бақылау және басқару немесе ақпаратты жинау жүйенің жобасын жасау. Ол үшін:

• Қажетті құрал қондырғыларды таңдап дәлелдеу (тапсырма 1);

• алгоритімді блок-схема түрінде құрастыру және Step7 STL тілінде программаны төмені деңгейді құрылғыларға жазу (тапсырма 2);

• SCADA жүйесінде диспетчер пункт видеокадрларын құрастырып толық басқару программаны орындау (тапсырма 3).

Қажетті құрал қондырғыларды таңдап дәлелдеу ( тапсырма 1)

Тапсырма орындалу реті:

1. Есепті бейнелеу.

2. Автоматтандыру жүйенің құрылым сұлбасын жасау.

3. Қажетті құрал қондырғыларды таңдап дәлелдеу .

4. Автоматтандыруның электр схемасын жасау.

Есептің берілгені

1.PUSK батырмасы басылған кезде жүйе іске қосылып, K1 конвейер іске қосылады

2. D2 датчик мақтанын келгенін сезгенде,O1 мақта шиттеуші құрылғысы іске қосылады.

3. O1 мақта шиттеуші құрылғысының екі шығысы бар, 1-ші шығысынан мақта шиті бөлініп шығады да D3 датчигі сезгеннен K2 конвейері іске қосылады, 2-ші шығысынан шиттелген мақта шығады D4 датчигі сезгеннен K3 конвейері іске қосылады.

4. K3 конвейері арқылы мақта R1 резервуарға түседі ондағы D8 деңгей датчигі шегінен асып кетсе L3 авариялық лампасы жанады да K3 конвейері сөнеді.

5. K2 конвейері екі қанатқа бөлінеді, бөлінген жерінде, О2 рычагі орналасқан алғашында ол оң қанатты жауып тұрады,сол қанатқа кеткен шиттер R2 резервуарына түседі, D6 деңгей датчигі шегінен асып кетсе L2 авариялық лампасы жанады да O3 рычагі, сол қанатты жауып оң қанатты ашады.

6. Оң қанат арқылы шиттерді D5 датчигіен сигнал келегнде O2 май шығаратын құрылғы іске қосылады да, майды R3 резервуарына құйады D7 деңгей датчигінін шегінен асып кетсе L1 авариялық лампасы жанады да O2 және K2 құрылғылары өшеді.

7.Stop кнопкасы басылғанда жүйе өшеді.

Кіріс элементтері:P,S ,D2,D3,D4,D5,D6,D7,D8 батырмалар және датчиктер.

R1

K3

O2

K2

К1

Шығыс элементтері: үш ОМ және үш авариялық лампа және үш конвейер бар.

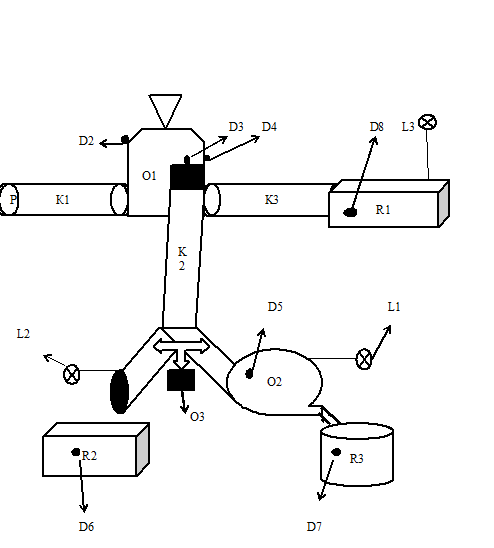

1-сурет.Технологиялық сұлба

P – Пуск Стоп батырмасы K1- конвейер

K2- конвейер K3- конвейер

D2- сезгіш датчик D3- сезгіш датчик

D4- сезгіш датчик D5- сезгіш датчик

D6- деңгей датчигі D7- деңгей датчигі

D8- деңгей датчигі L1- авариялык лампа

L2- авариялык лампа L3- авариялык лампа

O1- шиттейтін құрылғы O2- май құрылғысы

O3-рычаг R1- резервуар

R2-резервуар R3- резервуар

Автоматтандыру жүйенің құрылым сұлбасын жасау.

2-сурет.Құрылымдық схем

Конвейер– үздіксіз жұмыс істейтін көліктік қондырғы немесе машина. Сусымалы, кесек немесе дара жүктерді тасымалдауға арналған. Конвейер (ағылшынша сonveyer; convey – тасымалдау дегенді білдіреді) ертеректеҮндістан мен Қытайда үздіксіз су көтеретін шынжырлы сорғылар, ал Месопотамия мен Мысырда көп шөмішті және винтті су көтергіштер түрінде пайдаланылған. 16-ғасырдан бастап сусымалы (мысалы, ұн өндірісінде) және дара заттарды жақын араға жеткізетін конвейерлер қолданылатын болды.

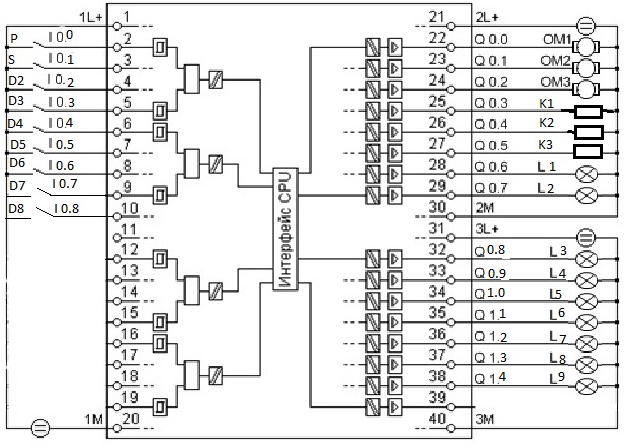

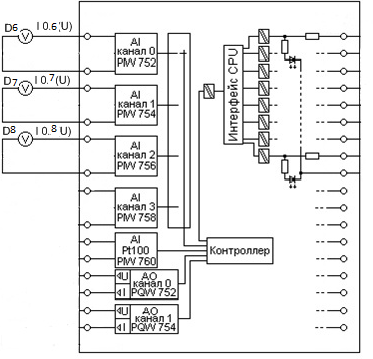

3-сурет. Электрлік схема

1.2 Орталық процессорды таңдау

Менің есебімнің кіріс және шығыс сигналдардың саны бойынша маған S-200 конроллерден таңдаған дұрыс. Сонымен қоса кнопкалар мен датчиктер таңдаймын

CPU 224- жекеленген автоматты басқару жүйесінің құрамында немесе автономды түрде жұмыс істейтін, өнімділігі жоғары, компактылы автоматты басқару жүйесін жасауға арналған орталық процессор. 14 дискретті кіріспен, 10 дискретті шығыспен, 2 аналогты кіріспен және 1 аналогты шығыспен қамтылған.
