2.4 Выбор комплектов машин и механизмов для производства работ
2.4.1 Выбор монтажных кранов по техническим параметрам
Для стреловых
самоходных кранов на гусеничном или
пневмоколесном ходу определяют высоту
подъёма крюка
,
длину стрелы
и вылет крюка
.
Определение этих характеристик проводим
в соответствии с ТКП 45-1.03-63 [9].
Выбор производим по следующим параметрам:
1)
Необходимая грузоподъемность
определяем по формуле
,
(2.1)
где
–
масса монтируемого элемента, т;
–
масса
оснастки, закрепляемой на монтируемом
элементе до его подъема, т (принимаем
равной нулю);
–
масса
строповочных устройств, т.
2) Высота подъема
грузового крюка
,
м, стрелового самоходного крана над
уровнем его установки определяется по
формуле
,
(2.2)
где
-
необходимая
минимальная высота подъема грузового
крюка,
м, определяемая
по формуле
–
расстояние
от уровня стоянки крана до опоры сборного
элемента на верхнем монтажном горизонте,
м;
– запас
по высоте, необходимый для установки
элемента или проноса его над ранее
смонтированными конструкциями; по
требованиям техники безопасности
принимаем равным 0,3 м;
– высота
элемента, подлежащего монтажу, м;
–
высота
захватного приспособления в рабочем
положении от верха монтируемого элемента
до центра крюка, м.
3) Необходимый вылет стрелы стрелового самоходного крана L, м, определяется по формуле
,
(2.3)
где
–
расстояние от оси крана до шарнира, м
(принимаем равным 1,5 м);
– половина
толщины стрелы на уровне вероятного ее
соприкосновения с ранее смонтированными
конструкциями или поднимаемым элементом,
м, принимаем равной 0,5 м;
–
минимальная
допустимая величина зазора между стрелой
крана и смонтированными конструкциями
здания или монтируемым элементом,
принимается равной 1 м;
–
расстояние
от оси монтируемого элемента до края
ранее смонтированных элементов, м;
– высота
верхнего блока стрелы над уровнем
установки крана, м, определяется по
формуле:
(2.4)
–
высота
шарнира, м, принимая равной 1 м;
– длина
грузового полиспаста, принимаемая
равной 1,5 м;
Данные монтажные характеристики определяем для всех монтируемых конструкций и заносим в таблицу 2.3

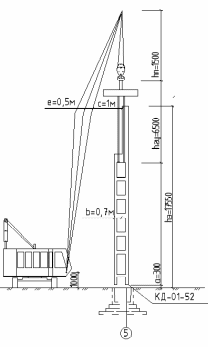

Монтаж колонны КДП-56-59
Рисунок 2.4—Монтаж колонны КДП-56-59
Определим монтажную массу по формуле (2.1):
,
(2.1)
где
– масса монтируемого элемента, т;
– масса оснастки, закрепляемой на монтируемом элементе до его подъема, т (принимаем равной нулю);
– масса строповочных устройств, т.
Определим высоту подъёма крюка по формуле (2.2):
Монтаж колонны 2К48-3М3
Рисунок 2.5 –Монтаж колонны 2К48-3М3
Определим монтажную массу по формуле (2.1):
где
– масса монтируемого элемента, т;
– масса оснастки, закрепляемой на монтируемом элементе до его подъема, т (принимаем равной нулю);
– масса строповочных устройств, т.
Определим высоту подъёма крюка по формуле (2.2):
Определим вылет стрелы по формуле (2.3):
Монтаж подкрановой балки БК-12-6
Рисунок 2.6 - Монтаж подкрановой балки БК-12-6
Определим монтажную массу по формуле 2.1:
где
– масса монтируемого элемента, т;
– масса оснастки, закрепляемой на монтируемом элементе до его подъема, т (принимаем равной нулю);
– масса строповочных устройств, т.
Определим высоту подъема крюка по формуле 2.2:
Определим вылет стрелы по формуле 2.3:
Монтаж фермы длиной 12м 1БД12-4
Рисунок 2.7 - Монтаж фермы длиной 12м 1БД12-4
Определим монтажную массу по формуле 2.1:
где
– масса монтируемого элемента, т;
– масса оснастки, закрепляемой на монтируемом элементе до его подъема, т (принимаем равной нулю);
– масса строповочных устройств, т.
Определим высоту подъема крюка по формуле 2.2:
Определим вылет стрелы по формуле 2.3:
Монтаж фермы длиной 24м ФБ24-1
Рисунок 2.8 - Монтаж фермы длиной 24м ФБ24-1
Определим монтажную массу по формуле 2.1:
где
– масса монтируемого элемента, т;
– масса оснастки, закрепляемой на монтируемом элементе до его подъема, т (принимаем равной нулю);
– масса строповочных устройств, т.
Определим высоту подъема крюка по формуле 2.2:
Определим вылет стрелы по формуле 2.3:
Монтаж плиты покрытия 6 м 2ПГ-6
Рисунок 2.9 - Монтаж плиты покрытия 6 м 2ПГ-6
Определим монтажную массу по формуле 2.1:
где
– масса монтируемого элемента, т;
– масса оснастки, закрепляемой на монтируемом элементе до его подъема, т (принимаем равной нулю);
– масса строповочных устройств, т.
Определим высоту подъема крюка по формуле 2.2:
Определим вылет стрелы по формуле 2.3:
Монтаж плиты покрытия 12 м 3ПГ-12
Рисунок 2.7 - Монтаж плиты покрытия 12 м 3ПГ-12
Определим монтажную массу по формуле 2.1:
где
– масса монтируемого элемента, т;
– масса оснастки, закрепляемой на монтируемом элементе до его подъема, т (принимаем равной нулю);
– масса строповочных устройств, т.
Определим высоту подъема крюка по формуле 2.2:
Определим вылет стрелы по формуле 2.3:
Монтаж стеновой панели ПСЯ30-6
Рисунок 2.8 - Монтаж стеновой панели ПСЯ30-6-
Определим монтажную массу по формуле 2.1:
где
– масса монтируемого элемента, т;
– масса оснастки, закрепляемой на монтируемом элементе до его подъема, т (принимаем равной нулю);
– масса строповочных устройств, т.
Определим высоту подъема крюка по формуле 2.2:
Определим вылет стрелы по формуле 2.3:
Таблица 2.3 – Монтажные характеристики кранов
Марка элемента |
Характеристики |
|||
Монтажная масса Q, т |
Высота подъема крюка Hк , м |
Вылет стрелы Lстр, м |
||
расчётный |
принятый |
|||
1 |
2 |
3 |
4 |
5 |
2К48-3М3 |
1,9 |
7,15 |
3,45 |
6,7 |
КДП-56-59 |
21,15 |
19,6 |
3,6 |
8,1 |
БК-12-6 |
10,57 |
18,45 |
5,6 |
10,9 |
1БД12-4 |
4,84 |
11 |
3,7 |
5 |
ФБ 24-I |
15,31 |
24,3 |
5,76 |
6,75 |
1 ПГ-6 |
2,79 |
10,1 |
5,68 |
8 |
3 ПГ-12 |
3,94 |
25,3 |
9,45 |
10,65 |
ПСЯ 30-6 |
2,75 |
23,4 |
6,76 |
7,5 |
На основании таблицы 2.3, подберём краны, которые по своим характеристикам (Q, Hк, Lк) подходит для монтажа конструкций:
Гусеничный кран ДЭК-631А и КС45719-1.
Рисунок 2.13 – Грузовые характеристики крана ДЭК-401
