1.Область применения

В данном курсовом проекте представлена технологическая карта на монтаж надземной части трёхпролетного одноэтажного промышленного здания. Предусмотрен следующий состав работ: монтаж колонн (2К48-3М3, RLG-56-59), заделка стыков колонн и фундаментов, установка подкрановых балок (БК-12-6), заделка стыков и сварка подкрановых балок с колоннами, монтаж стропильных ферм (ФБ24-I, 1БД12-4), сварка стыков ферм с колоннами, укладка плит покрытия (1ПГ6, 3ПГ12), сварка плит покрытия с фермами, монтаж стеновых панелей(ПСЯ30-6), сварка стеновых панелей с колоннами, заливка швов стеновых панелей и плит покрытия, герметизация стыков стеновых панелей. Все вышеперечисленные работы ведутся в летний период, в две смены. В процессе производства работ используются различные строительные машины: краны, фермовозы, панелевозы и др. При этом условно принимается, что подземные конструкции уже возведены, подземные коммуникации уложены, площадка спланирована.

Рисунок 1.1 – Конструктивно–планировочная схема здания

2 Технология и организация процессов монтажа

2.1 Спецификация сборных элементов

Спецификация сборных элементов составлена в соответствии с заданием на курсовое проектирование, на основании которого проектируемое здание в плане и разрезах имеет вид, представленный рисунках 2.1-2.3. Все элементы подобраны в соответствии с таблицами [1]. Спецификация сборных элементов приведена в таблице 2.1.

Рисунок 2.1 – План промышленного здания на отметке 0.000

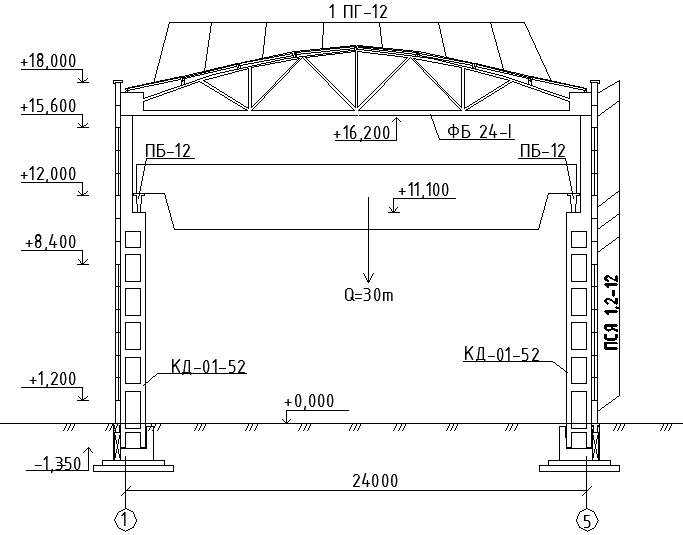

Рисунок 2.2 – Разрез 1-1

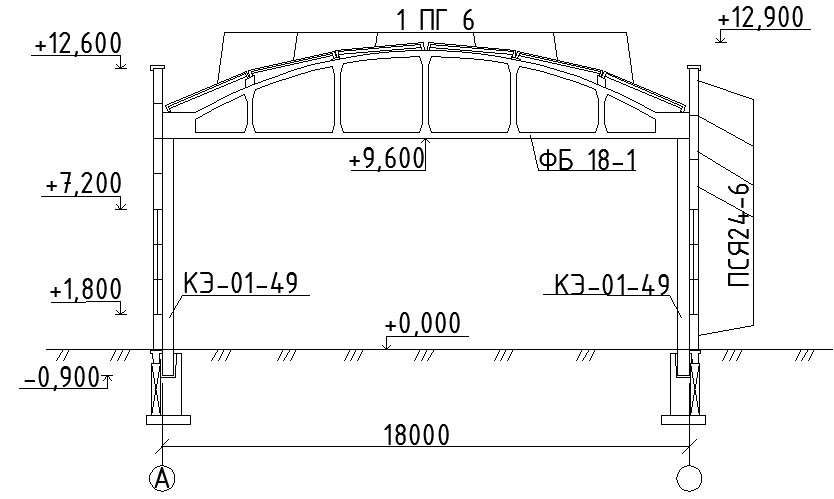

Рисунок 2.3 – Разрез 2-2

Таблица 2.1 - Спецификация сборных элементов

Наименование сборных элементов конструкций	Марка элемента	Размеры, м			Масса одного эл-та, т		Объем одного эл-та, м3		Кол-во элементов на все здание		Общая масса эл-ов, т		Общий объем эл-ов, м3
		Длина	Ширина	Толщина
Двухветвевые крайние колонны	КДП-56-59	17,55	1,4	0,6		19,7		7,88		22		433,4		173,36
Колонны сплошного сечения	2К48-3М3	5,6	0,4	0,4		1,7		0,896		26		44,2		23,3
Подкрановые балки двухтаврового сечения	БК12-6	11,95	1,4	0,65		10,3		9,32		18		185,4		167,76
Ферма пролетом 12м	1БД12-4	11,96	1,4	0,24		4,7		1,86		13		61,1		24,18
Ферма пролетом 24 м	ФБ 24-I	23,94	3,3	0,3		14,8		6,2		11		162,8		68,2
Плиты покрытия длиной 6 м	2ПГ6-2	5,97	1,49	0,3		2,7		1,08		54		145,8		58,32
Плиты покрытия длиной 12 м	3ПГ12	11,96	1,49	0,45		5,7		2,28		24		136,8		54,72
Стеновые панели	ПСЯ 30-6	6	1,8	0,3		2,6		3,24		62		161,2		200,88
Стеновые панели	ПСЯ 30-6	6	1,2	0,3		1,8		2,16		290		522		54,72
										Всего:		1852,7		825,44
