Тема: «Расчет и построение чертежей конструкций воротников различных видов»

Лабораторная работа

по МДК 02.01 «Теоретические основы конструирования одежды»

Преподаватель Иванова А.И.

2012

Лабораторная работа № 9

ТЕМА: «Расчет и построение чертежей конструкций воротников различных видов»

ЦЕЛЬ РАБОТЫ: Ознакомление со способами построения чертежей конструкций воротников

ОБОРУДОВАНИЕ: методические указания, писчая бумага, чертежные принадлежности, шаблоны полочки и спинки.

Содержание работы:

1. Расчет и построение чертежей воротников с вертикально расположенной стойкой.

1.1.Построение воротника стойки отрезной от основных деталей.

1.1.1.Построение прямой стойки

1.1.2.Постпроение воронкообразной стойки.

1.1.3.Построение стойки верхним кроем прилегающей к шеи

1.2.Построение воротника стойки цельновыкроенной с основными деталями.

2. Расчет и построение чертежей отложных воротников

2.1.Построение отложных воротников для изделий с застежкой борта до верха.

2.2.Построение отложных воротников для изделий с открытыми бортами

2.3.Построение отложных воротников на углубленной горловине

3.Расчет и построение плосколежащих воротников

Методические указания

1. Расчёт и построение воротников с вертикально расположенной стойкой

1.1. Построение воротника стойки отрезной от основных деталей.

1.1.1. Построение чертежа прямой стойки.

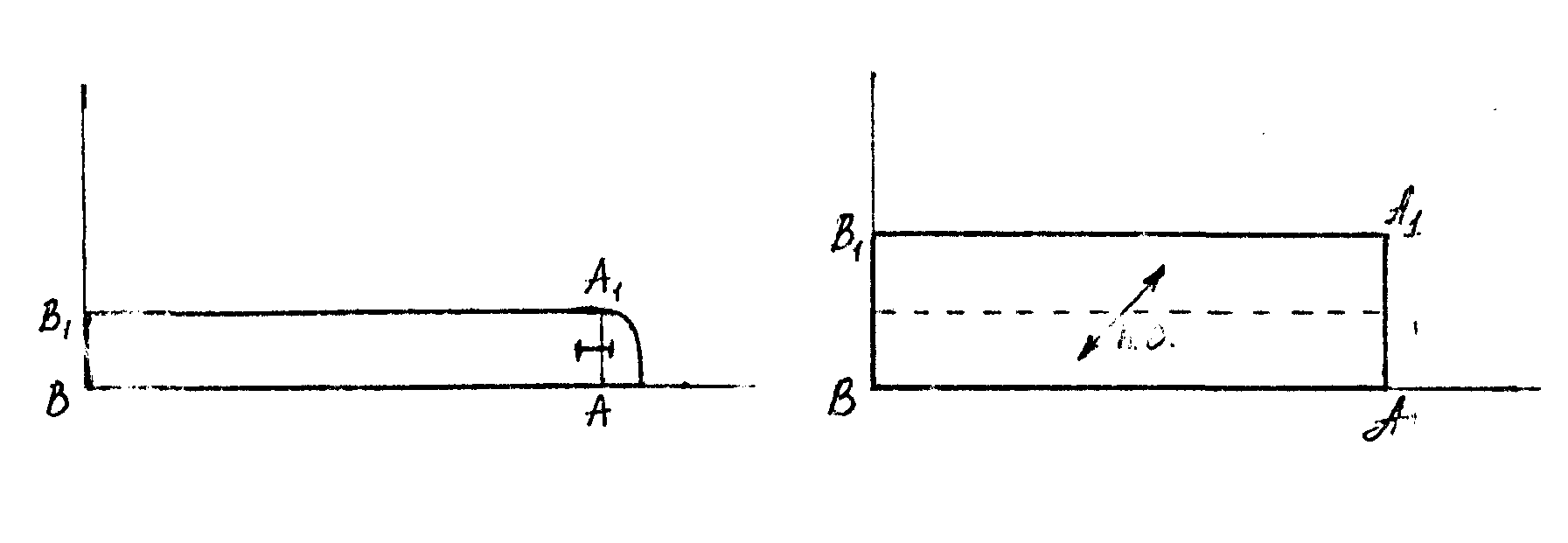

Чертёж представляет собой прямоугольник длина которого BA=ℓ горловины. Высота ВВ₁= высоте стойки = 3-6 см. Особой разновидностью прямых стоек является воротник "хомутик". Высота стойки в чертеже равна удвоенной ширине воротника в готовом виде. ВВ₁=6-15 см.

Выкраивается по косой ∟45°

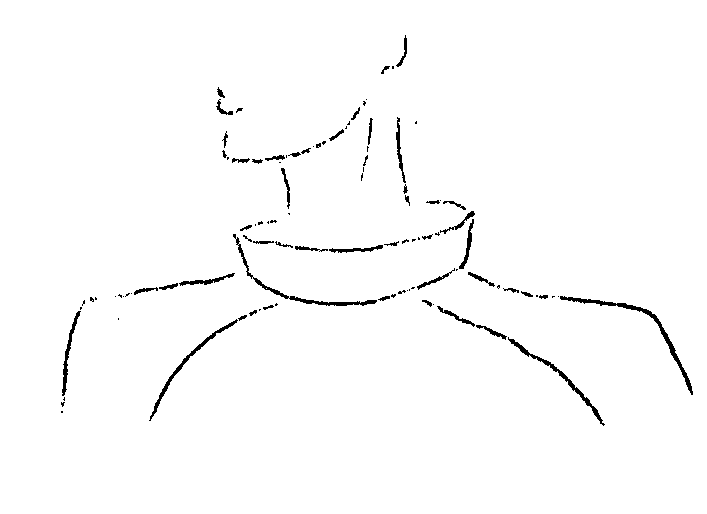

1 .1.2. Построение воронкообразной стойки.

_┴ в (.) О

Подъём середины ОВ=2-4 см.

Длина воротника ВА=ℓ_гор.-0,05 ОВ

Прогиб линии втачивания посередине от ВА

1-2=0,5-1 см.

Высота стойки одинакова по всей длине воротника и откладывается _┴ линии втачивания

В В₁=АА₁=3-5 см.

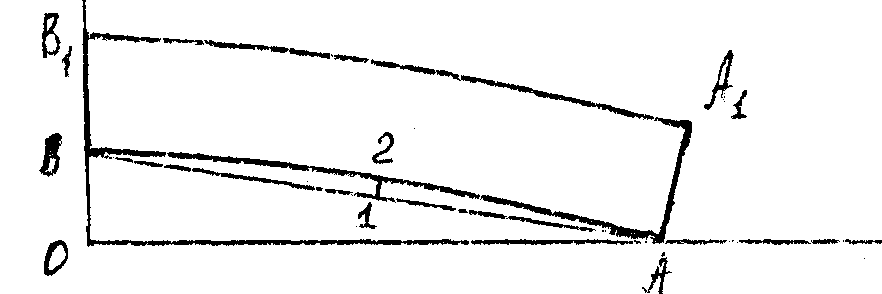

1.1.3. Построение стойки, верхним краем прилегающей к шеи.

Строят прямой угол с вершиной в (.) А. От А ↑ откладываем величину подъёма верхних концов воротника АА₁=0,5-4 см.

На горизонтальной стороне угла находят середину линии втачивания:

А₁В=ℓ_гор.-0,05 АА_1.

Линию втачивания проводят плавной А₁ и В плавной выпуклой кривой, переходящий в прямую АВ на расстоянии (¼-⅓) АВ от (.) В.

Высоту стойки откладывают от (.) В и А_{1 ┴} к линии втачивания.

ВВ₁=А₁А₂=3-7 см.

1 .2. Построение воротника стойки цельнокроеной с основными деталями.

Построение проводят на чертеже спинки и полочки. Горловину, как правило, расширяют по линиям на 0,5-1,5 см.

(16-16')=(121-121')=0,5-1,5 см.

Точка 11 и 121'; 17 и 16' соединяют прямыми линиями. Из этих же (.) к проведенным прямым восстанавливаем _┴ и вверх по ним откладываем высоту стойки.

(11-В)=(121-В₁)= (17-В₂)=(16'-В₃)=2,5-3,5

(.) В; В₁; В₂; В₃ соединяют плавной, чуть вогнутой линией между собой и с плечевыми и средними линиями спинки и полочки.

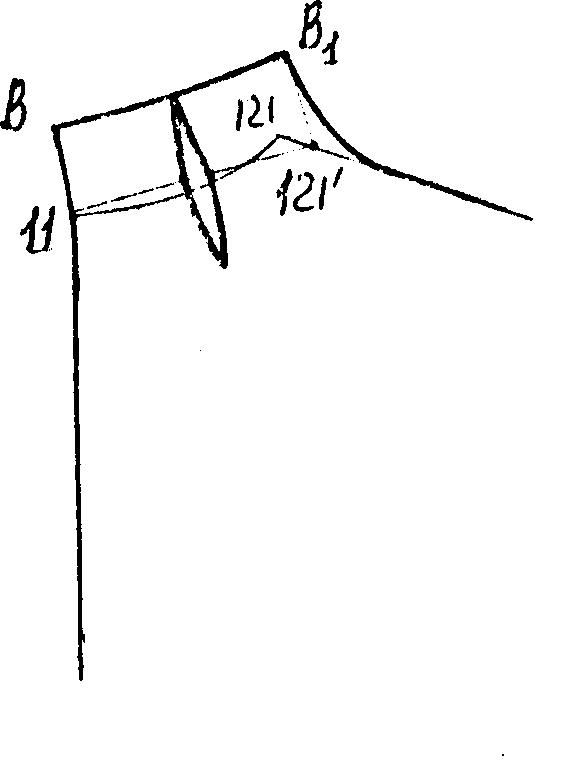

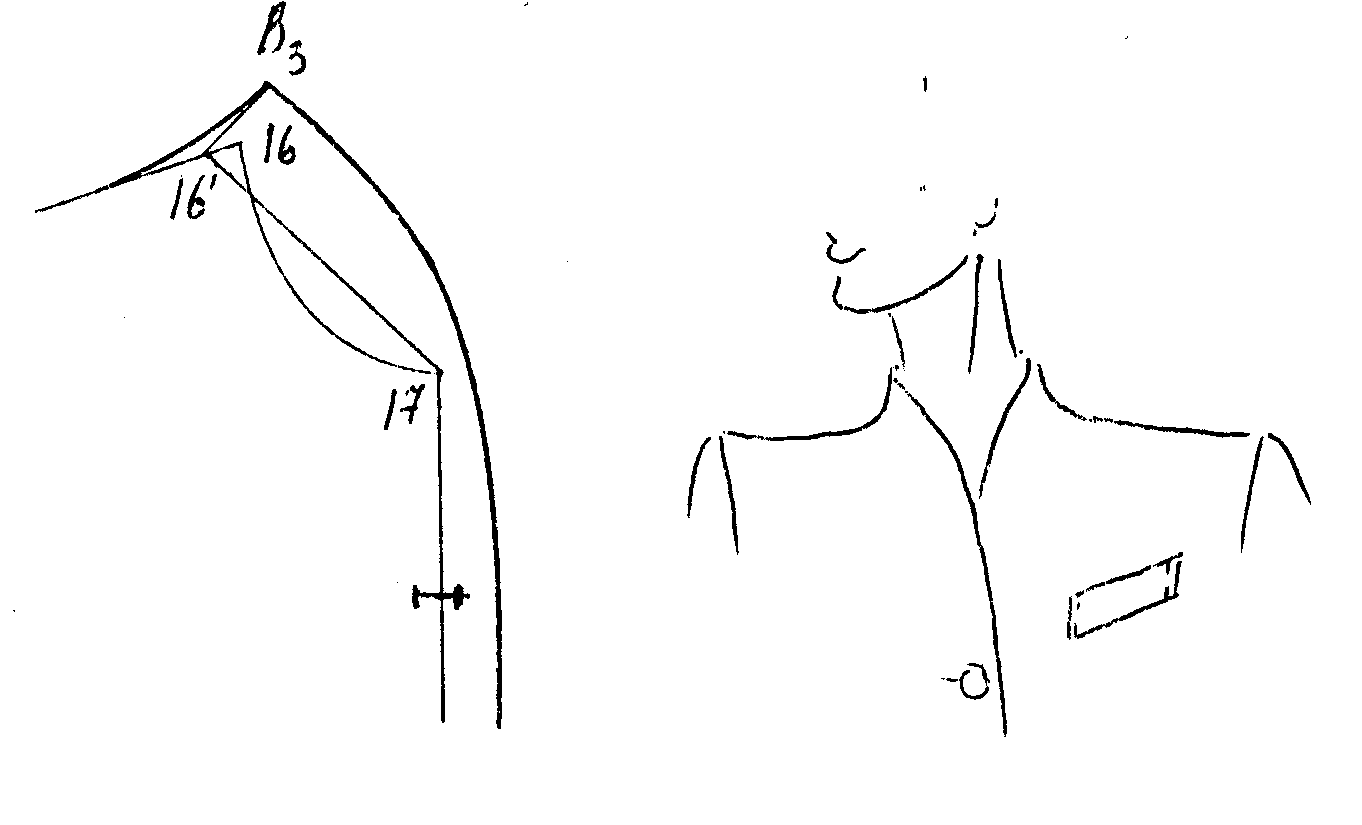

Чтобы обеспечить прилегание воротника к шеи излишки ширины горловины забирают в вытачки. Вытачку на спинке располагают посередине отрезка (11-121'), вытачку спереди на расстоянии ⅓-½ отрезка (17-16') от (.) 17. длина вытачки равна удвоенной высоте стойки.

2. Расчёты построение чертежей отложных воротников.

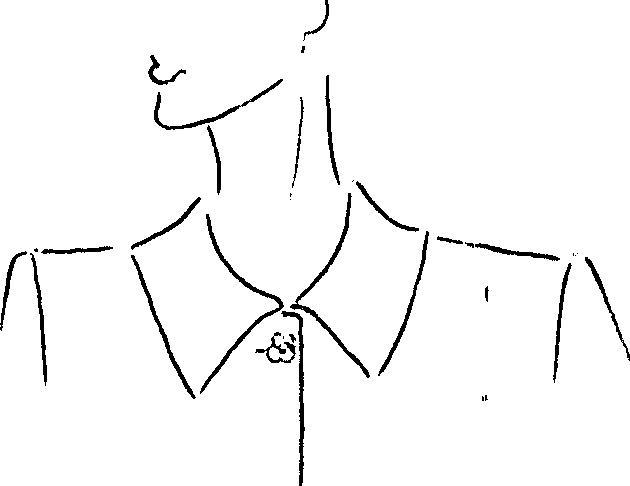

2.1. Построение отложных воротников для изделий с застёжкой до верха.

Строим прямой угол с вершиной в (.) О. От (.) О ↑ откладываем высоту подъёма середины линии втачивания воротника.

ОВ=1,5-10 см.

Величину отрезка ОВ выбирают в зависимости от проектируемой формы воротника:

1,5-3 см. – для воротников с отвесной отложной частью и высокой стойкой в 3-4 см.

3-6 см. – для воротников с менее отвесной отложной частью и средней высотой стойки в 2,5-3 см.

7-10 см. – для воротников с пологой отвесной отложной частью и невысокой стойкой 2 см.

Из (.) В на горизонтальной стороне угла делают засечку радиусом равным:

ВА=ℓ_гор.- 0,05 ОВ

(.) А и В соединяют по прямой и строят линию втачивания в зависимости от проектируемой формы воротника.

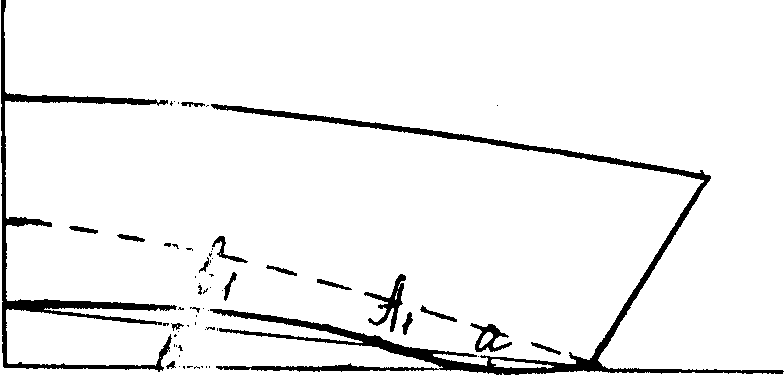

У воротников с небольшим подъёмом середины (не >3) прямую АВ делят на 3 части.

АА₁=Вв=АВ/3

Отрезок АА₁ делят пополам: Аа=АА₁/2

Из (.) "а" ↓ и из (.) "в" ↑ проводят _┴ к АВ на них откладывают отрезки.

аа₁=0,2-0,3 см.

вв₁=0,4-0,6 см.

Линию втачивания проводят плавной кривой соединяя Вв₁, А₁, а₁А.

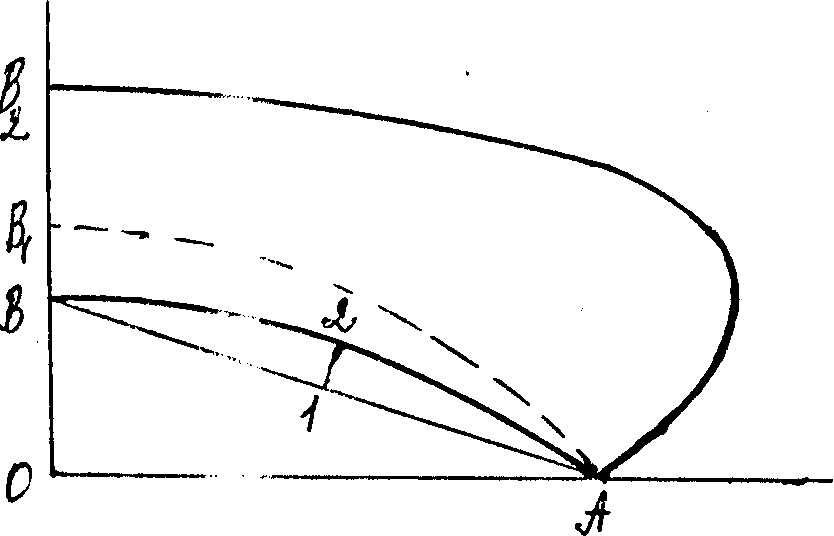

У воротников со средним и большим подъёмом середины отрезок АВ делят пополам и ↑ про водят _┴ на котором откладывают величину прогиба линии втачивания: А=АВ/2; 1-2=0,5-2,5см.

где большая величина 1-2 соответствует большей величине ОВ.

Линию втачивания проводят плавной вогнутой кривой через (.) В2А.

Высоту стойки откладывают ↑ от (.) В

ВВ₁=2-4 см.

Линию перегиба стойки проводят через (.) В₁ и А плавной вогнутой кривой.

Ширина воротника сзади посередине

ВВ₂=7,5-14 см.

Л инию отлёта и концы воротника оформляют в соответствии с моделью.
