Федеральное агентство по образованию Российской Федерации
Государственное образовательное учреждение
высшего профессионального образования
«Тюменский государственный нефтегазовый университет»
Сургутский институт нефти и газа (филиал)
Кафедра ЭТТМ
«Эксплуатация транспортных и технологических машин»
Пластинчатые и шестеренные гидромашины
Методические указания и тесты
к лабораторной и практической работам по дисциплинам:
“Гидравлические и пневматические системы”
“Гидравлические машины ” и “Гидромашины и компрессоры”
для студентов специальностей 190601 АТХ,
190603 СТЭ и 130602 МОП
очной, заочной и заочной сокращенной форм обучения
Сургут 2012 г.
Утверждено учебно-методической комиссией
Государственного образовательного учреждения
высшего профессионального образования
Сургутского института нефти и газа (филиала)
Тюменского государственного нефтегазового
университета
Составил: доцент, канд. техн. наук Некрасов В.И.
Оформление: ст. лаборант Песчанская М.А.
Сургутский институт нефти и газа (филиал)
Тюменский государственный нефтегазовый университет,
2012 г.
Оглавление
Введение 3
1. ГИДРОМАШИНЫ 5
1.1. Объемные гидромашины 5
1.2.Роторные гидромашины 6
2. Пластинчатые насосы 8

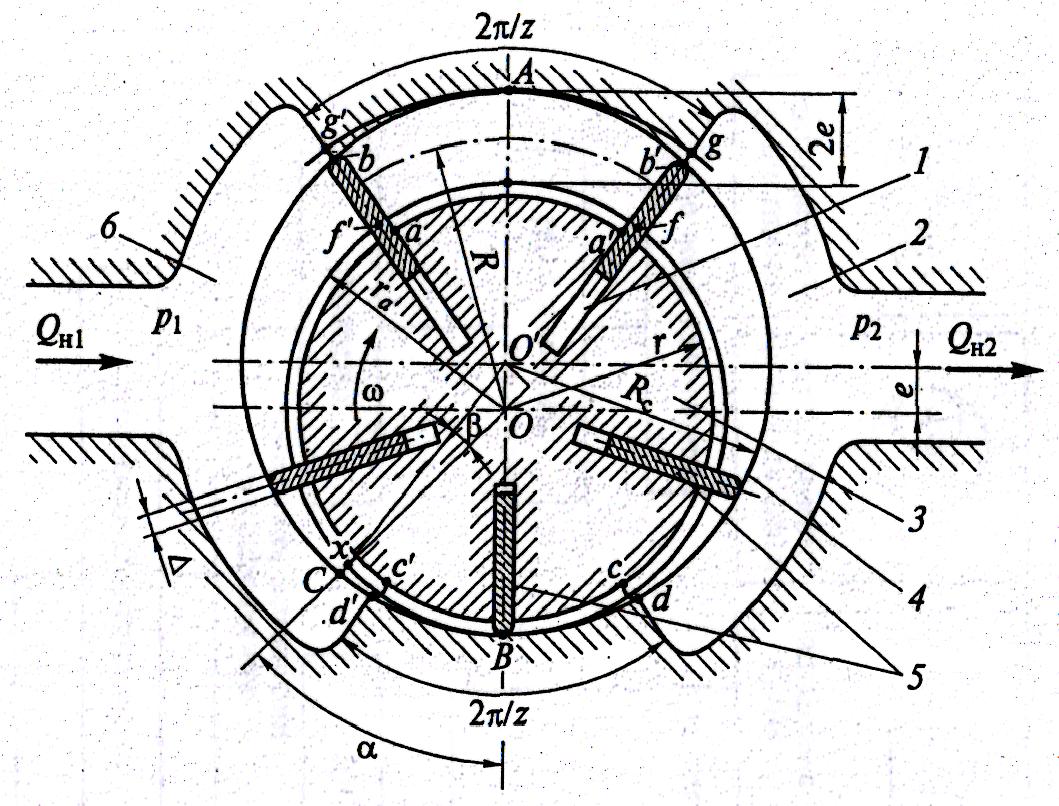

2.1. Пластинчатые насосы однократного действия 9 2.2. Пластинчатые насосы двукратного действия 13
2.3. Пластинчатые насосы гидроусилителей
рулевого управления 18
3. Шестеренные насосы 22

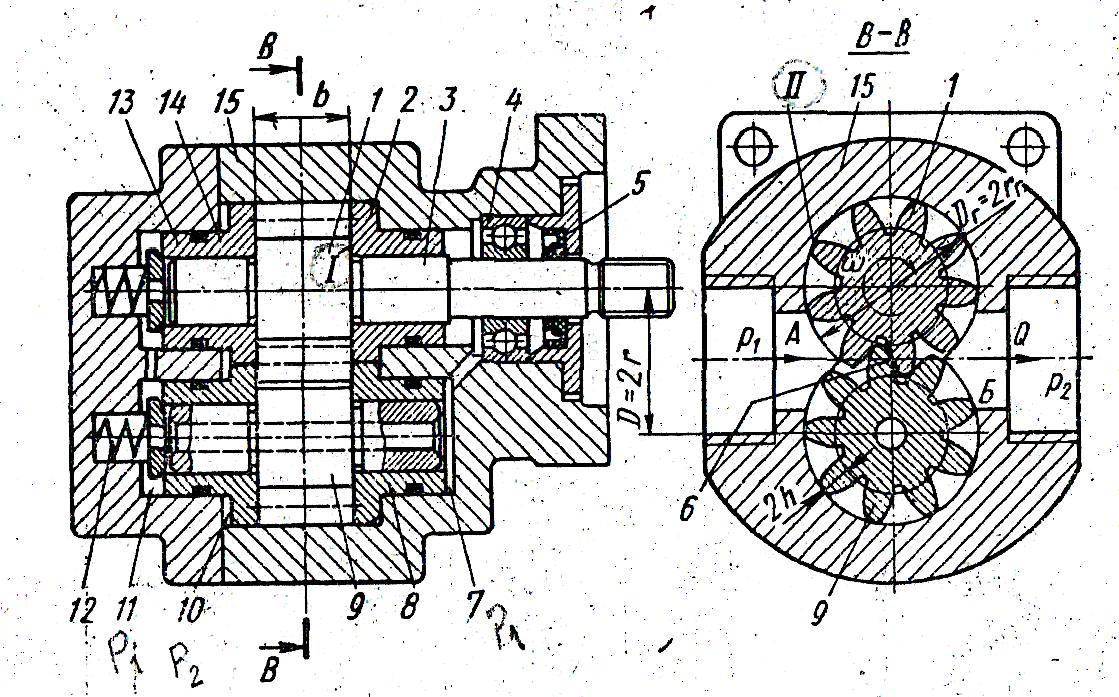

3.1. Шестеренные насосы с наружным зацеплением 22
3.2. Шестеренные насосы с внутренним зацеплением 32
3.3. Шестеренные насосы НШ32У, НШ46У и НШ50-2 33
4. Практическая работа «Шестеренный насос» 42
5. Тесты 43
Литература 55
Аббревиатуры:
ГМ - гидромашина;
ГП - гидропривод;
ДВС - двигатель внутреннего сгорания;
НТС - наземная транспортная система
НШ - насос шестеренный;
ОГМ - объемная гидромашина;
ОГП - объемный гидропривод;
РЖ - рабочая жидкость;
СДМ - строительные и дорожные машины;
ТТМ – транспортные и технологические машины
Введение
В различных техпроцессах нефтяной и газовой промышленности применяется разнообразное оборудование, различающееся по принципу действия, конструктивному исполнению, приводам и характеристикам перекачиваемой жидкости. Оно используется при добыче, сборе, подготовке и транспортировке продукции нефтяных скважин, магистральном транспорте нефти, процессах повышения нефтеотдачи пластов, поддержании пластового давления и водоснабжении и т.д.
Перед выполнением лабораторных работ студенты усваивают инструктаж по технике безопасности с отметкой о знании правил в специальном журнале.
Целью лабораторных работ являются расширение и закрепления объема знаний, полученных на лекциях и при самостоятельной работе студентов.
Перед каждым занятием студент должен проработать по конспектам лекций и рекомендованной литературе объем материала, необходимый для успешного выполнения работы. Подготовка студентов к занятиям проверяется с помощью тестов и при индивидуальном собеседовании с преподавателем.
Не подготовленные студенты к лабораторным занятиям не допускаются.
При выполнении лабораторной работы необходимо изучить разделы методического указания по заданной теме, проработать разделы рекомендованной литературы. Помимо литературы надо пользоваться плакатами, схемами, макетами, разрезами натурных узлов и агрегатов.
Требуется знать расположения изучаемого узла и агрегата (гидромашины) на техническом объекте, например, насосной или компрессорной станции, ТТМ (транспортные и технологические машины), НТС (наземной транспортной системы, в том числе на автомобиле), его связь с другими узлами, агрегатами и системами, влияние на технический объект в целом.
По каждой работе студент отчитывается перед преподавателем за выполненную работу.
