Введение

Железнодорожный путь — сложный комплекс линейных и сосредоточенных инженерных сооружений и обустройств, расположенных в полосе отвода, образующих дорогу с направляющей рельсовой колеёй.

Железные дороги являются важным элементом единой транспортной системы страны. Они выполняют громадный объем перевозочной работы, обеспечивая надежные и экономичные транспортные связи между главными экономическими районами и центрами страны. Поэтому их развитию придается большое значение.

От состояния железнодорожного пути зависит непрерывность и безопасность движения поездов, объемы перевозок, а также эффективность использования подвижного состава.

Железнодорожный путь работает в условиях постоянного воздействия атмосферных и климатических факторов, воспринимая большие нагрузки, от проходящих поездов. При этих условиях все элементы железнодорожного пути по прочности, устойчивости и состоянию должны обеспечивать безопасное и плавное движение пассажирских и грузовых поездов с наибольшими скоростями, установленными для данного участка, а также иметь достаточные резервы для дальнейшего повышения скоростей движения и грузонапряженности линии.

Руководствуясь нормативными требованиями, в курсовом проекте необходимо выполнить следующее:

1. Запроектировать основную площадку насыпи и выбрать тип откосного укрепления с расчетом его границы.

2. Выполнить расчет общей устойчивости откосов и по его результатам запроектировать поперечный профиль насыпи.

3. Определить технические характеристики верхнего строения пути и его конструктивные элементы. Построить балластную призму.

4. В зависимости от заданной грузонапряженности железнодорожной линии запроектировать рельсовую колею на прямых и кривых участках обхода.

5. Выбрать тип и марку стрелочного перевода. Определить его основные геометрические и осевые размеры.

1 Проектирование пойменной насыпи

1.1 Проектирование основной площадки

По заданной грузонапряженности Т=10 млн.ткм/км и максимальной скорости пассажирских поездов V=110 км/час участок пути относится к третьей категории линий согласно /1/.

При проектировании железных дорог радиус круговой кривой принимают по приложению (приложение А) /1/. В данном проекте примем заданный радиус круговой кривой R=1500 м.

Согласно заданию принимаем:

- Вид грунта тела насыпи 8Г – супесь пылеватая;

- Грунт основания насыпи 12Г – суглинок тяжелый;

Физико-механические характеристики грунтов принимаем (приложение А).

Вид грунта	Тип грунта	ρS, т/м3	акп, м	I0, доли	Кф, м/с	Wm Wp, %	WL, %	Jp, %	№ грун-та	W, %	С, кПа	φ, гра- дусы
Тело насыпи	супесь пылеватая	2,69	0,8	0,05	1∙10-7	14	29	6	8г	26	6	20
Основание насыпи	суглинок тяжелый	2,71	1,4	0,09	1·10-9	20	33	13	12г	32,5	2	15

Таблица 1.1 – Физико-механические характеристики грунтов

Примечание:

– плотность частиц грунта, [т/м³];

– высота капиллярного поднятия воды в грунтах, [м];

J₀ - средний уклон кривой депрессии;

К_ф – коэффициент фильтрации;

W_m – максимальная молекулярная влагоемкость;

W_p – влажность на границе пластичности глинистых грунтов;

W_L – влажность на границе текучести;

J_p – число пластичности;

W – природная влажность;

С – удельное сцепление грунта;

φ – угол внутреннего трения

Ширина площадки назначается из условия размещения на ней верхнего строения пути и обочин с учётом категории линии, вида грунта насыпи, числа путей и радиуса кривой.

На однопутных участках:

(1.1)

На двухпутных участках:

, (1.2)

где - нормативная ширина основной площадки на прямом участке;

- уширение основной площадки на кривых участках в наружную сторону для обеспечения необходимой ширины обочины при устройстве возвышения наружной рельсовой нити. По заданию, радиус кривой в расчётном сечении равен 1500 м , отсюда 0,4 м (приложение А);

М – расстояние между осями смежных путей;

– габаритное уширение между путного расстояния по кривой (приложение А, таблица 1.3/1/), так как R= 1500 м, примем м.

Учитывая то, что задана вторая категория железнодорожной линии, то 7,6 м (приложение А, таблица 1.1 /1/).

7,6+0,4+4,1+0,008=12,18 м.

Для отвода атмосферной воды от верха земляного полотна, сооружаемого из глинистых грунтов и недренирующих песков, основная площадка проектируется в виде треугольника с высотой 0,2м на двухпутных участках (рисунок 1.1).

При скальных, крупнообломочных грунтах и дренирующих песках, в том числе при отсыпке защитного дренирующего слоя под балластом, основная площадка имеет горизонтальную поверхность независимо от числа путей.

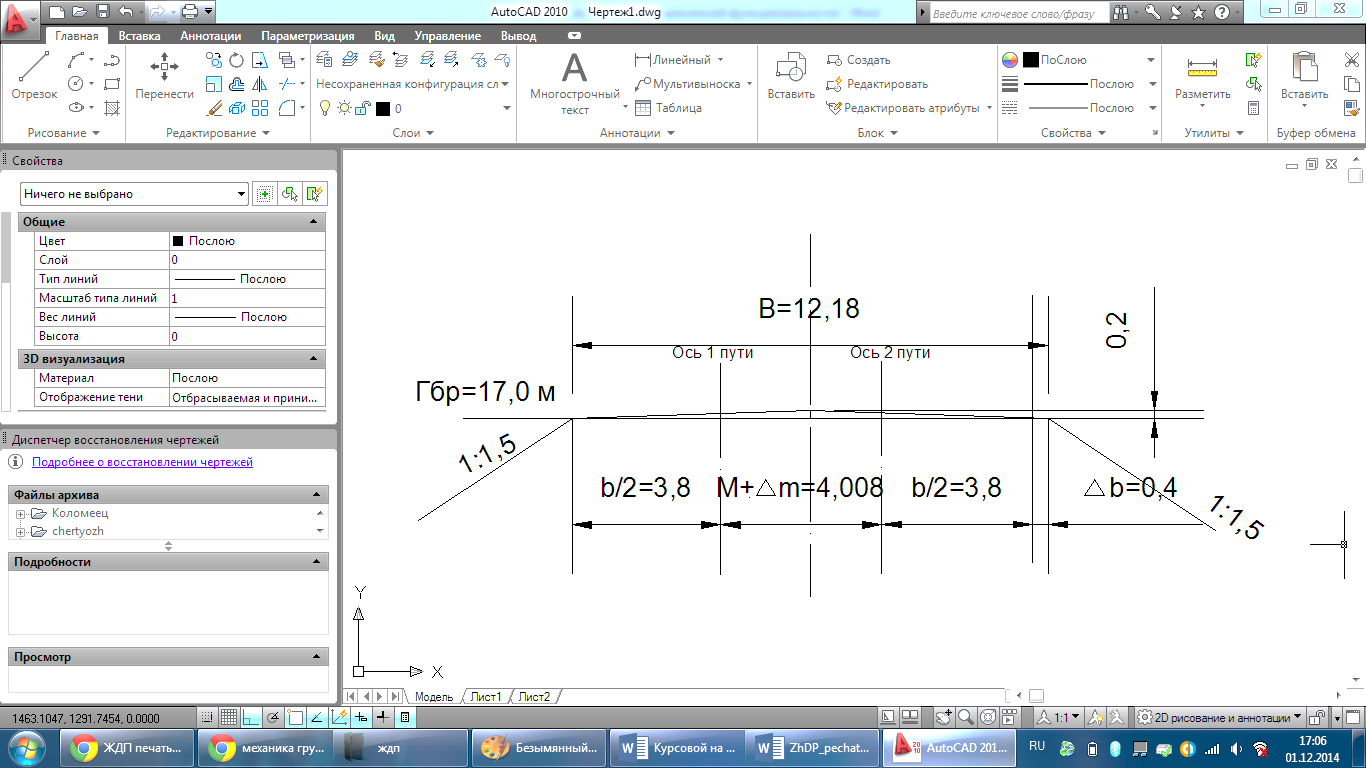

Рисунок 1.1 – Форма верха основной площадки
