Задача 1

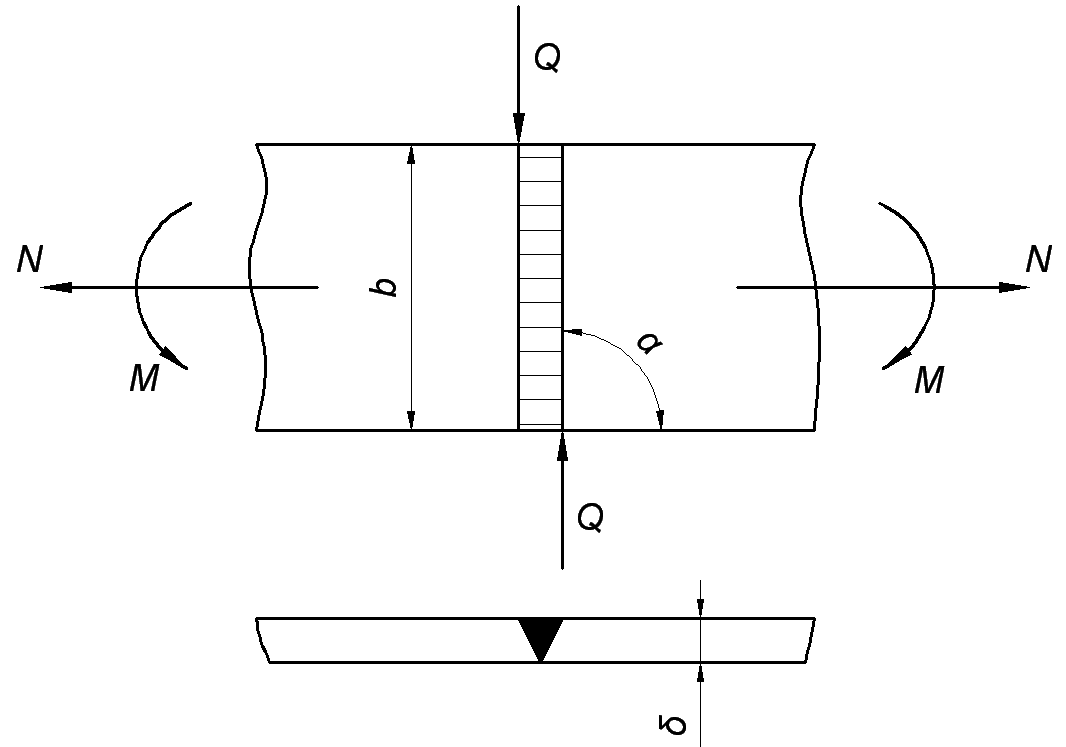

а) |

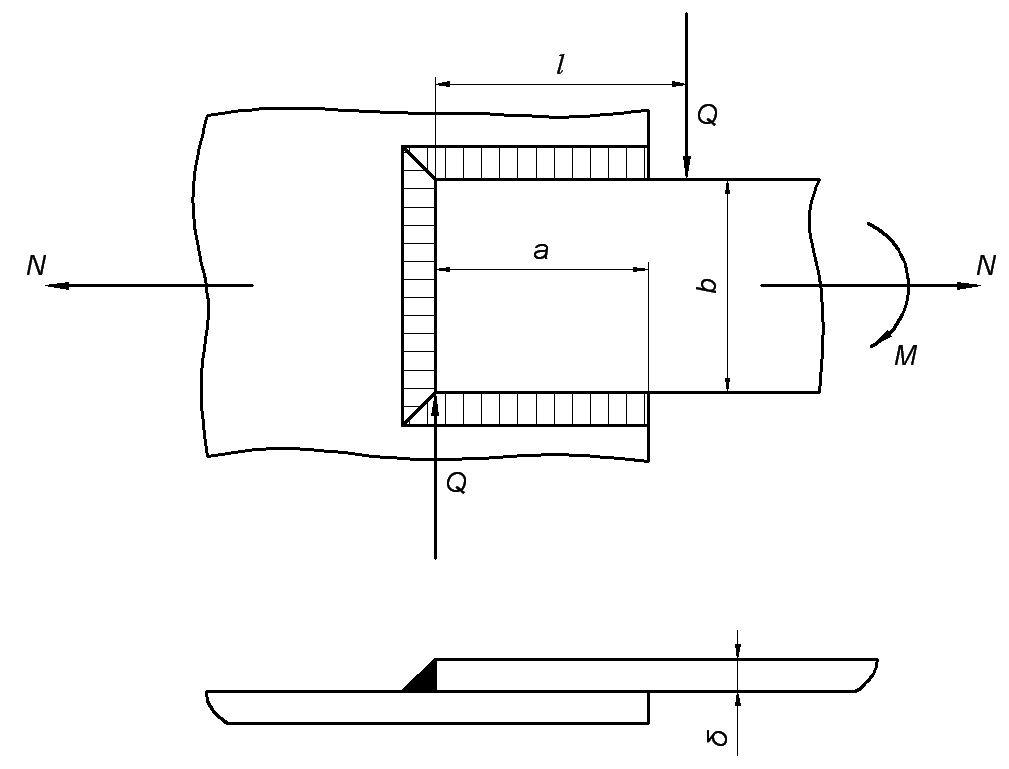

б) |
Рис. 1. Схемы нагружения сварного соединения
Варианты для группы 1.
Выполнить проектировочный расчет сварного соединения. Знаком «?» в таблице отмечена расчетная величина.
№ |
Вид соединения |
Вид шва |
N, кН |
α |
М, кН∙м |
Q, кН |
b, мм |
a, мм |
l, мм |
δ, мм |
Материал листов |
1 |
Рис. 1. а |
С подваркой корня |
- |
90 |
9 |
14 |
? |
- |
- |
10 |
С(38/23) |
2 |
Рис 1. а |
Одностор. без подварки корня |
- |
90 |
11 |
10 |
150 |
- |
- |
? |
С(44/29) |
3 |
Рис 1. а |
Одностор. на подкладке |
20 |
30 |
- |
20 |
? |
- |
- |
15 |
С(46/33) |
4 |
Рис. 1. а |
С подваркой корня |
15 |
70 |
- |
- |
50 |
- |
- |
? |
С(38/23) |
5 |
Рис. 1. а |
Одностор. на подкладке |
- |
90 |
- |
35 |
? |
- |
- |
12 |
С(44/29) |
6 |
Рис. 1. б |
Шов лобовой; однопроходная автоматич. сварка |
- |
- |
- |
15 |
? |
100 |
200 |
16 |
С(46/33) |
7 |
Рис. 1. б |
Шов фланговый; двухпроходная автоматич. сварка |
50 |
- |
10 |
- |
50 |
? |
- |
10 |
С(38/23) |
8 |
Рис. 1. б |
Шов фланговый и лобовой; ручная сварка |
- |
- |
15 |
30 |
100 |
? |
270 |
16 |
С(44/29) |
9 |
Рис. 1. б |
Шов лобовой; многопроходная автоматич. сварка |
- |
- |
- |
20 |
? |
50 |
200 |
14 |
С(46/33) |
10 |
Рис. 1. а |
С подваркой корня |
- |
90 |
25 |
15 |
? |
- |
- |
12 |
С(38/23) |
11 |
Рис 1. а |
Одностор. без подварки корня |
- |
90 |
15 |
25 |
250 |
- |
- |
? |
С(44/29) |
12 |
Рис 1. а |
Одностор. на подкладке |
40 |
65 |
- |
- |
? |
- |
- |
6 |
С(46/33) |
13 |
Рис. 1. а |
С подваркой корня |
43 |
90 |
35 |
- |
200 |
- |
- |
? |
С(38/23) |
14 |
Рис. 1. а |
Одностор. на подкладке |
- |
90 |
- |
70 |
? |
- |
- |
16 |
С(44/29) |
15 |
Рис. 1. б |
Шов лобовой; однопроходная автоматич. сварка |
30 |
- |
40 |
- |
180 |
50 |
- |
? |
С(46/33) |
16 |
Рис. 1. б |
Шов фланговый; двухпроходная автоматич. сварка |
35 |
- |
- |
- |
400 |
? |
- |
16 |
С(38/23) |
17 |
Рис. 1. б |
Шов фланговый и лобовой; ручная сварка |
70 |
- |
25 |
- |
300 |
? |
- |
10 |
С(44/29) |
