Конструкция театральной куклы

by Roman













1 Vote

1/1972

Technik des Figurentheaters

Deutsches Institut fur Puppenspiel Bochum

Как я понимаю, этот тоненький журнальчик, посвящённый игровым куклам, издан институтом по случаю пятидесятилетия его существовании. Первый выпуск был в 1930 году.

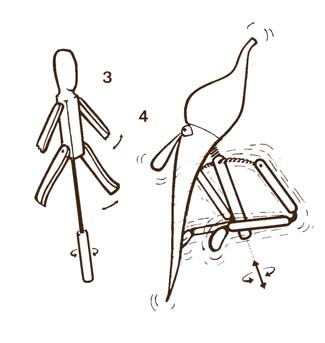

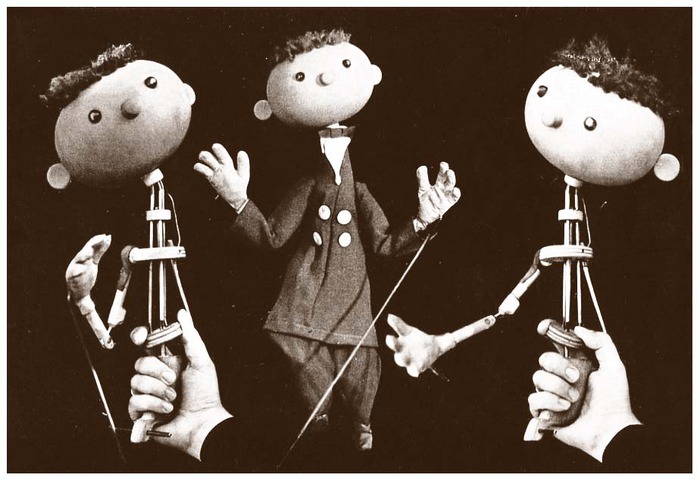

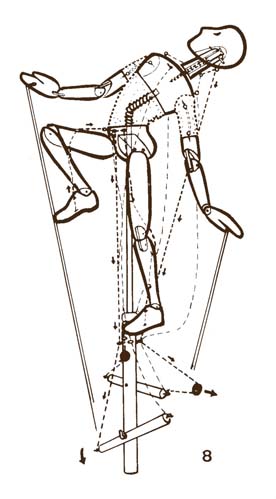

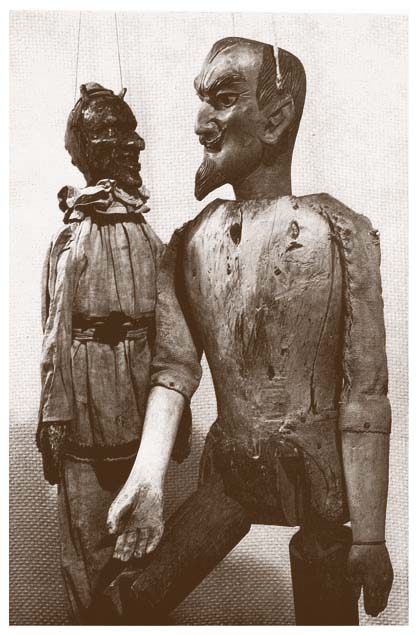

Родственные связи в конструкциях театральных кукол

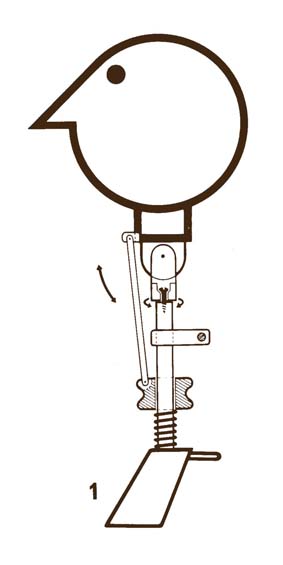

Простые гапиты

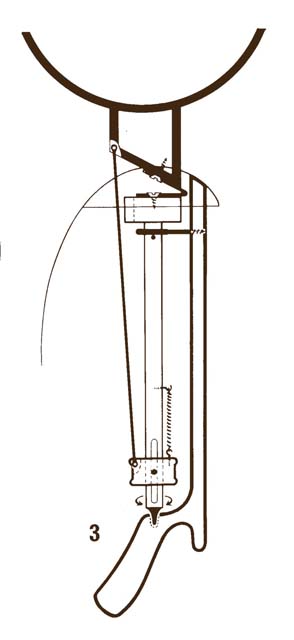

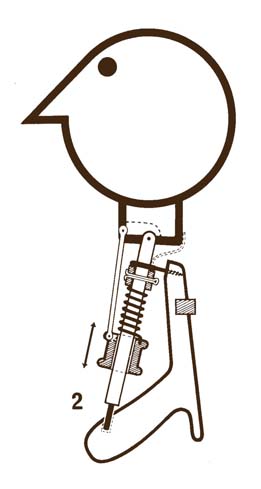

Гапит револьверный

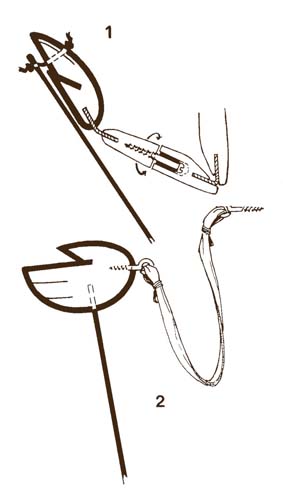

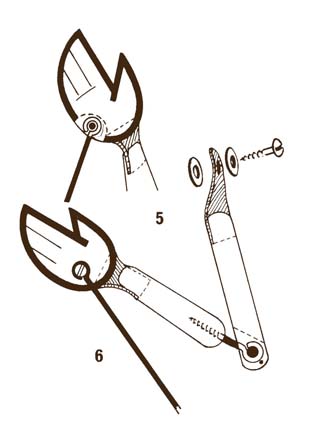

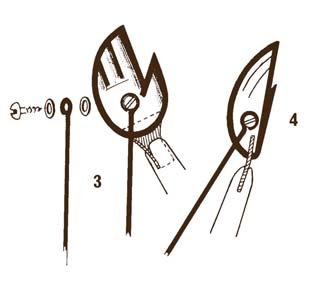

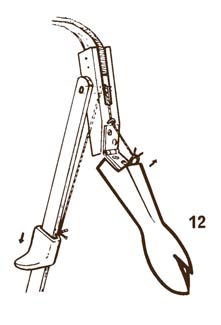

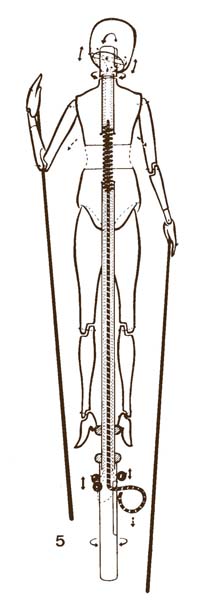

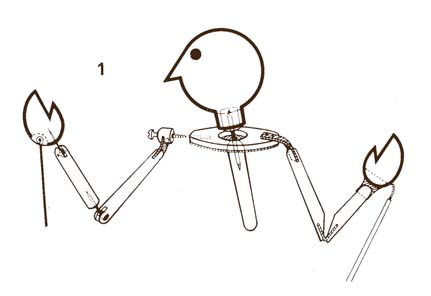

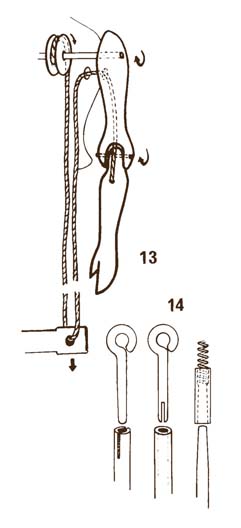

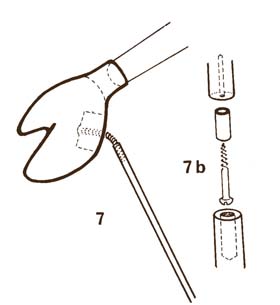

Трости рук куклы

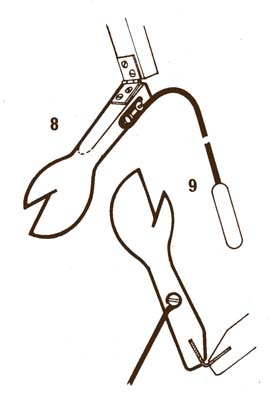

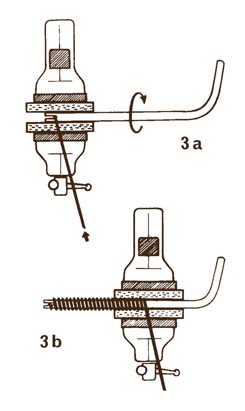

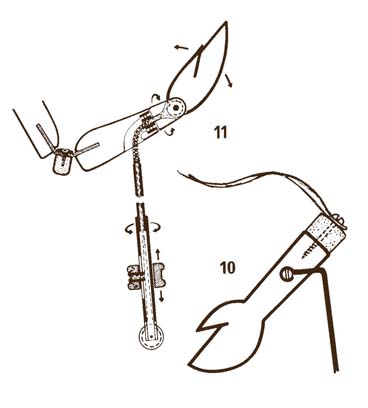

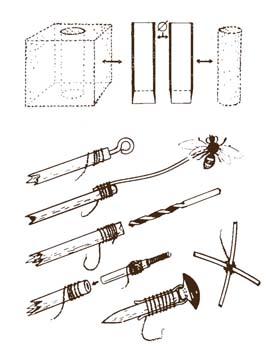

Технологические детали

Я немецкий язык знаю ещё хуже, чем русский, и не могу дать текстовой материал из журнала. Мог бы прокомментировать рисунки сам, но, думаю, кукольники и так всё поймут.

[more]

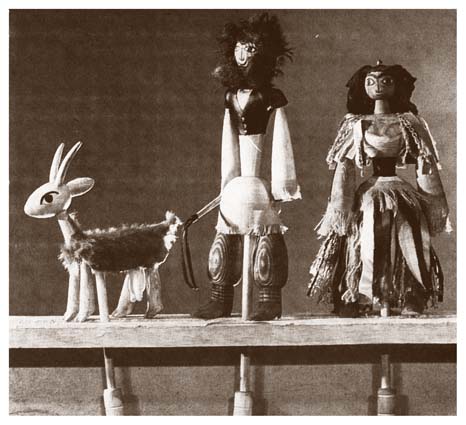

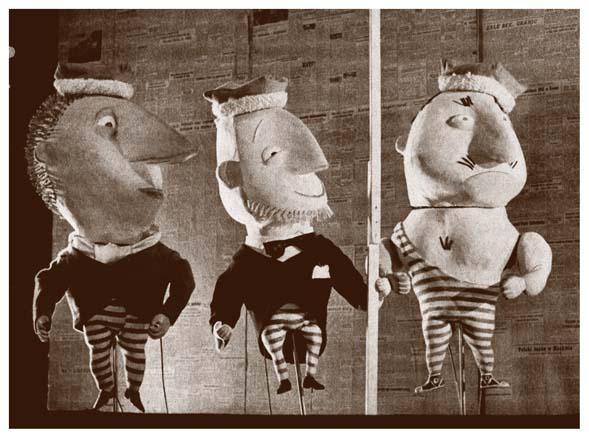

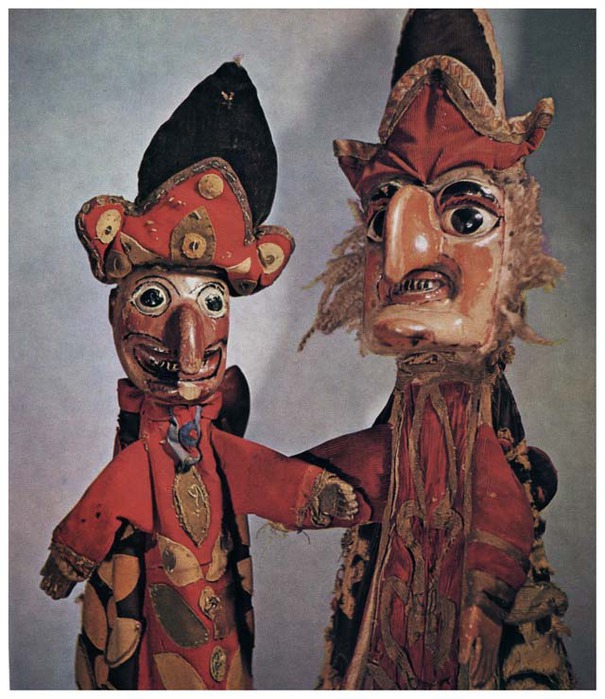

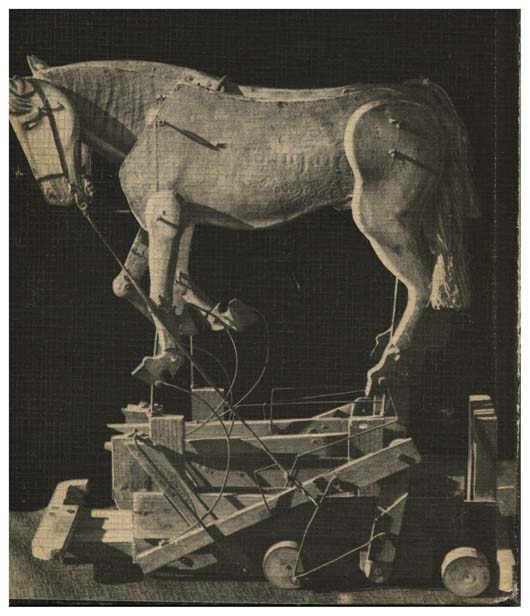

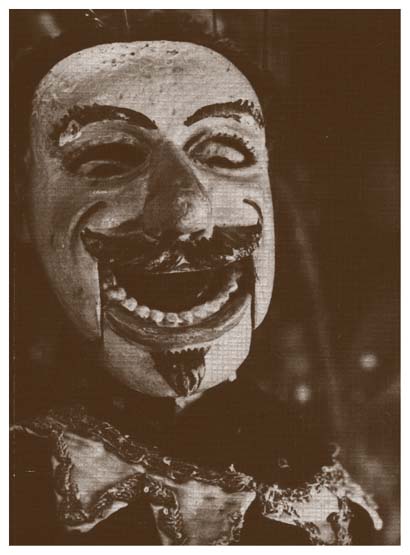

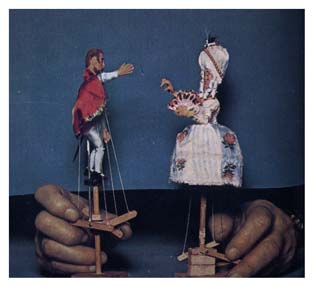

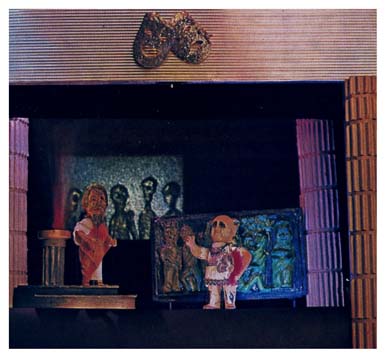

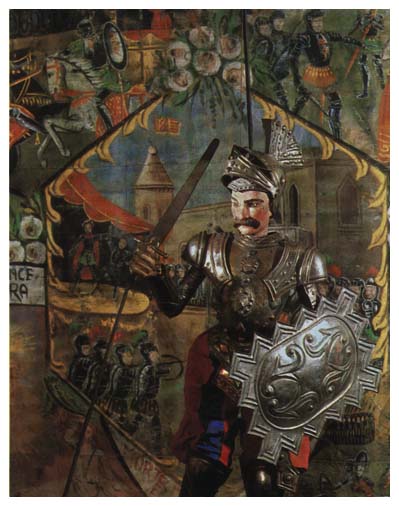

Приложение к техническому разделу страницы мне пришлось добывать в своей библиотеке. Иллюстрации помогут вам найти связь между внешним оформлением куклы театра и её конструкцией.

К первой части страницы отнеситесь внимательней, этот материал сегодня просто так уже не найти, и я не мало сил приложил, чтобы его отредактировать и показать вам.

Собраны мои публикации для художника о театральных куклах

by Roman













3 Votes

Тростевая кукла

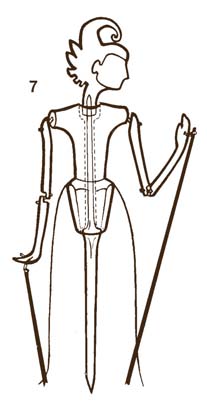

В статье “Конструкции театральных кукол” из рубрики «Механика куклы» дана хорошая подборка рисунков, поясняющих конструкцию тростевой куклы. В дополнение к тому материалу предлагаю обобщающий образ тростевой куклы, который обозначит в дневнике существование такой важной темы.





Плечики крепятся жёстко к стержню гапита, который может быть механизирован (смотрите раздел по механике кукол). Шарниры рук и трости описаны на странице “Конструкции театральных кукол”.





Туловище чаще всего делают из папье-маше и крепят (жёстко или подвижно) к плечикам гапита. Не редки случаи, когда корпуса нет, кукла драпируется тканями.

Помимо верховых, существуют тростевые куклы открытого управления в чёрных кабинетах. У них нет гапита, голова с рукояткой управляется кукловодом открыто перед зрителями.

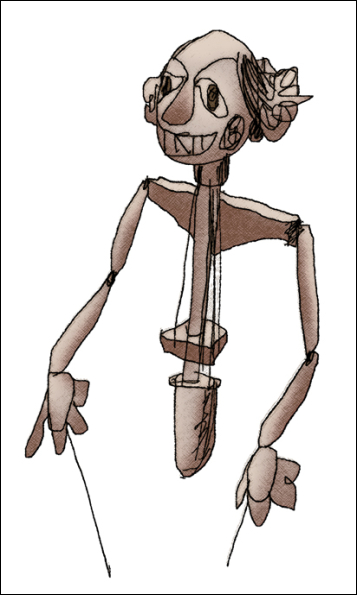

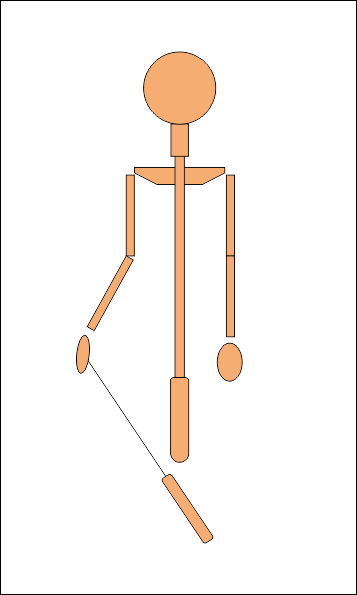

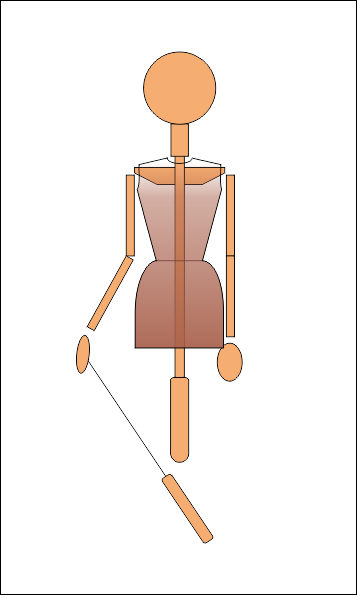

Этот набросок (простите за небрежный вид) даст вам общее представление о том, как может смотреться конструкция куклы в собранном виде без оформления.

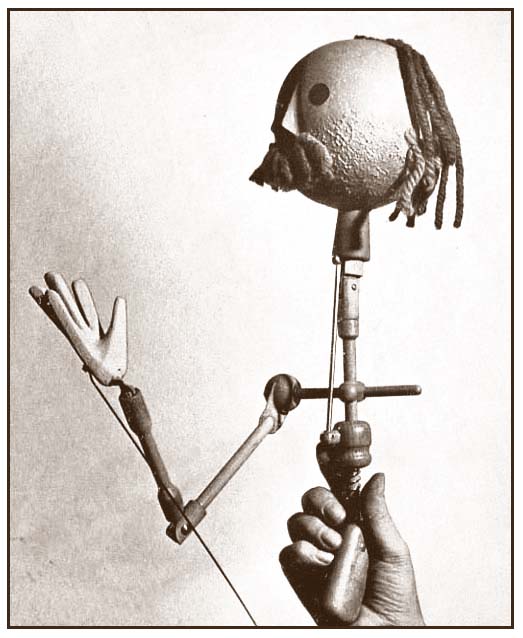

В своём фотоархиве нашёл очень полезное для нас старое фото.

Папье-маше собрано на конструкции тростевой театральной куклы. Всё готово для её оформления костюмом, париком, росписью. Кстати, это работа одной интересной барышни нежного возраста.

Как видно из того немногого, что представлено на этой странице, профессиональная кукла весьма дорогое удовольствие. Над ней трудится коллектив опытных мастеров разной специализации (скульптор, конструктор, оформитель…).

Было время, когда мне хотелось думать, что кукла, это произведение искусства художника, но теперь можно признаться себе, кукла, это движение предмета в пространстве. Будет актёр, и в куклу превратится простая табуретка, не будет актёра, и ваше «произведение искусства» превратится в кучу тряпок и чурок. Не увлекайтесь механикой, кукловоды её не любят.

Собраны мои публикации для художника о театральных куклах

by Roman













Rate This

Гапит театральной куклы — 1



Гапит — палка для управления головой куклы (ваянг.). _______________________________________________________________________________

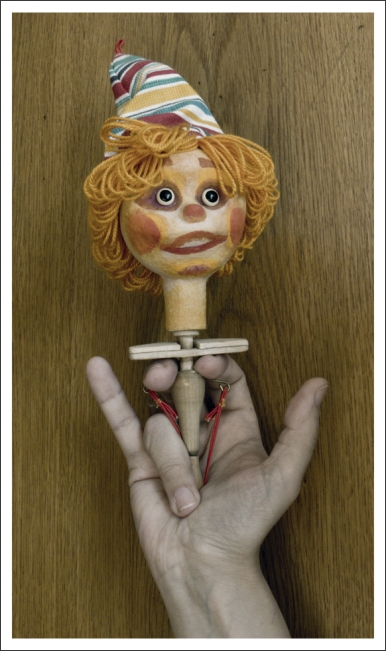

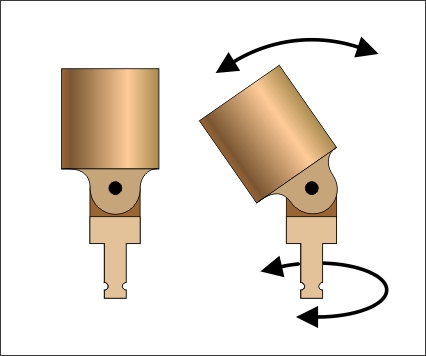

Простейший гапит

Нижняя подвижная часть конструкции упирается в ладонь руки, а  указательный и средний пальцы согнуты на проволочном крючке.  Они могут своими движениями поворачивать головку в стороны и наклонять ее вперед. На гапите свободно висят плечики к которым крепится перчатка. Так как голова на гапите удерживается двумя пальцами, ее размер может быть значительно больше той, что на фотографии. И, что очень важно, гапит поворачивает голову в стороны ( голова на пальце может только наклонять голову).

Деревянная ось нижней детали гапита покрыта графитовой смазкой и входит в отверстие торца рукоятки. Через отверстие в нижней части «подпятника» продет шнур его фиксации. Деревянные детали выточены стамеской на токарном станке. Как ни странно, но детям легче управлять куклой с гапитом. Для них  гапит делается с ручкой на один сантиметр короче, и без плечиков.

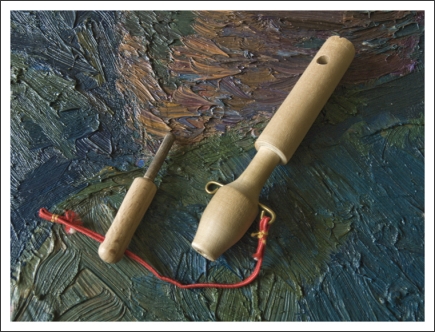

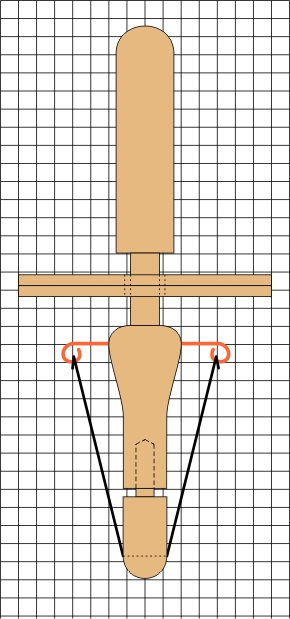

Гапит в разобранном виде.

Плечики выпилены лобзиком из двух дощечек с прорезями на противоположных сторонах. Отверстия на концах сверлятся после склейки дощечек на шейке гапита. Один сантиметр равен двум клеткам.

Показаны плечики к которым крепится перчатка. ____________________________________________________________________________________________

Гапит гибкий

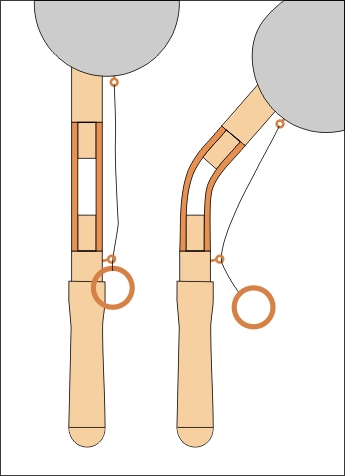

Гапит с резиновой трубкой позволяет наклонять головку куклы и поворачивать ее в стороны. Часто, трубка заменяется витой пружиной. _____________________________________________________________________________________

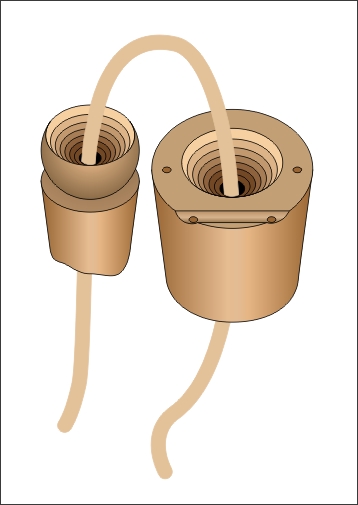

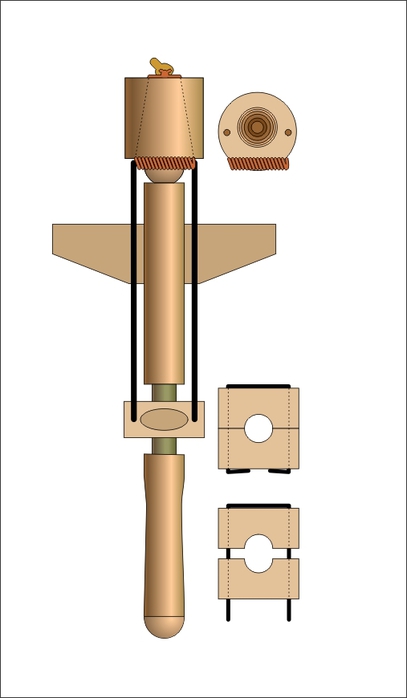

Гапит с шаровой опорой

Гапит с шаровой опорой был очень популярен в шестидесятых и начале семидесятых годов. Он был разработан в мастерских театра Образцова. Его конструкция и принцип действия понятны из чертежа и фотографии.  Размеры плечиков и длинна гапита зависят от размеров куклы. Шаровая опора, стянутая сыромятным шнуром, должна работать мягко без рывков. Шейка под сухариком и поверхности сфер смазываются графитом для лучшего скольжения (спасает скрипа и износа дерева). Во многих случаях конструкция видоизменялась в соответствии с манерой работы мастера и оборудованием его мастерской, но шаровая опора сохранялась.

Вид гапита в разрезе. Верхняя деталь, на которую одевается голова, притянута сыромятным шнуром к шаровой опоре.

Известно, что сапожник всегда без сапог, так и я. Перерыл всю мастерскую, и нашел только маленькую куклу с гапитом, оставшуюся от жены. Ей было 18 лет, когда я сделал для нее этот подарок. Парик куда-то слетел, костюм-драпировка тоже пропал в куче тряпок. Понятно, что кукла не для театра, и управление сделано так, чтобы кукла располагалась лицом к хозяйке. Годами позже, уже после свадьбы, я был поражен, когда узнал, как она играла. Оказывается театральную куклу просто пеленали и качали на ручках! Съемные проволочные плечики у этого гапита крепятся спереди. __________________________________________________________________________________

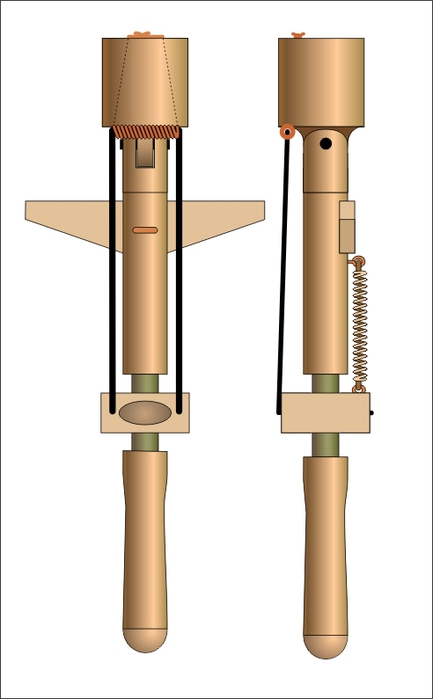

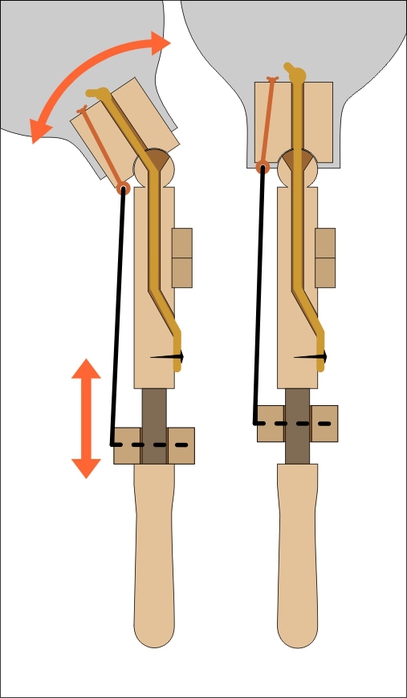

Гапит с двумя шарнирами

Наклон и вращение головы обеспечивают две оси в перпендикулярных плоскостях. Если у гапита с шаровой опорой головка куклы фиксируется трением сферических поверхностей шарнира, то в этом гапите необходима пружина, удерживающая голову в нейтральном положении.

В ертикальную ось можно заменить шурупом.
