Тема 7. Прм непрерывного действия (лекция 9-10)
7.1. Понятие и классификация ПРМ непрерывного действия (НД)
7.2. Производительность ПРМ НД
7.3. Конвейеры с тяговым грузонесущим органом
7.3.1. Ленточный конвейер
7.3.2. Пластинчатый конвейер
7.3.3. Скребковый конвейер
7.3.4. Ковшовый конвейер
7.3.5. Подвесной конвейер
7.1. Понятие и классификация прм непрерывного действия
Машины и устройства данного типа обычно называют транспортирующими машинами. Они предназначены для перемещения навалочных и штучных грузов непрерывным потоком по заданной трассе без остановок. Одновременно с транспортированием грузов они могут распределять их по заданным пунктам, складировать, накапливая в обусловленных местах, перемещать по технологическим операциям и обеспечивать необходимый ритм производственного процесса.
Особую группу транспортирующих машин и установок составляют работающие совместно с ними вспомогательные устройства: питатели, весы, погрузочные машины, бункера, затворы, дозаторы, желоба и т. п.
Транспортирующие машины являются одними из наиболее прогрессивных видов транспорта, имеющих высокую производительность при больших грузопотоках. В связи с тем, что области применения транспортирующих машин обширны, а конструкции исключительно разнообразны, составление их обобщенной классификации весьма затруднительно, поэтому их классифицируют по отдельным характерным признакам (рис. 7.1).
По способу передачи перемещаемого груза движущей силы различают транспортирующие машины:
с приводом (механическим, электрическим, гидравлическим, пневматическим);
самотечные (гравитационные) устройства, в которых груз перемещается под действием собственной силы тяжести;
пневматического и гидравлического транспорта, в которых движущей силой являются соответственно поток воздуха или струя воды.
По характеру приложения движущей силы (конструкции) транспортирующие машины разделяют на машины:
с тяговым элементом (лентой, цепью, канатом, штангой) для передачи движущей силы;
без тягового элемента.
Тяговый элемент имеют ленточные, пластинчатые, скребковые, ковшовые, люлечные, тележечные грузоведущие, подвесные, штанговые и шагающие конвейеры, эскалаторы и элеваторы. Их характерной особенностью является движение груза вместе с тяговым элементом на рабочей ветви (рис. 7.2. а, б, г, д).
К машинам без тягового элемента относятся винтовые, качающиеся (вибрационные) и роликовые конвейеры, а также вращающиеся транспортные трубы. Их характерной особенностью является поступательное движение транспортируемого груза при вращательном или колебательном движении рабочих элементов машины (рис. 7.2. в, е).
Рис.7.1. Классификация ПРМ НД
По роду перемещаемых грузов различают машины
для навалочных (насыпных),
тарно-упаковочных и штучных грузов, однако большинство машин непосредственно или при некотором изменении конструкции могут транспортировать те и другие грузы.
По направлению к трассе перемещения грузов транспортирующие машины могут быть
Вертикально-замкнутые
горизонтально замкнутыми
пространственными.
По назначению и положению на производственной площадке различают конвейеры стационарные,
подвижные ("челноковые") - распределительные с собственным попеременно возвратным точно фиксированным движением всей машины в целом,
переставные (переставляемые по мере изменения мест выработки в шахте или карьере),
переносные и передвижные.
Переносные и передвижные относятся к погрузочным машинам.
Кратко рассмотрим составные части данной классификации.
А)
|
Б)
|
В)
|
Г)
|
Д)
|
Е)
|

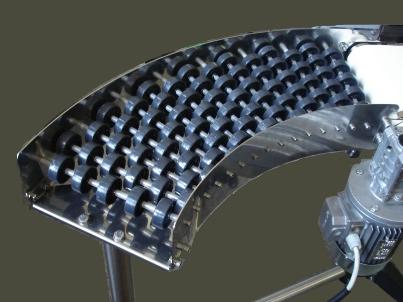

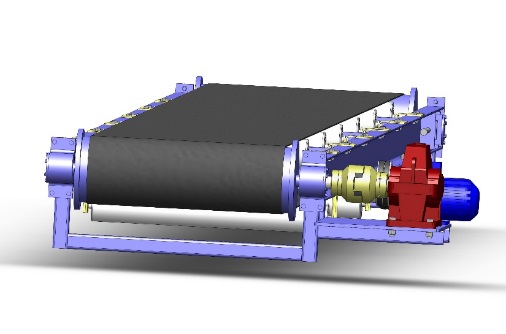

Рис.7.2. Разновидности ПРМ ЦД: а – пластинчатый конвейер; б – скребковый конвейер; в – роликовый гравитационный конвейер; г – ленточный конвейер; д – ковшовый элеватор; е – винтовой конвейер
