3.3. Расчет эмиттерного повторителя

Схема эмиттерного повторителя приведена на рисунке 17.

Рисунок 17 Принципиальная схема эмиттерного повторителя

В качестве активного элемента будем использовать транзистор КТ 358 Б, приведем его справочные характеристики:

- граничная частота f_Т = 120 МГц;

- максимально допустимый ток коллектора I_Кмах=30мА;

- максимальное напряжение коллектор-эмиттер U_{кэ мах доп}=30В;

- емкость коллекторного перехода С_к=3...11 пФ;

- постоянная рассеиваемая мощность Р_Кспр=100 мВт;

- индуктивность эмиттерного вывода L_э=6нГн;

- статический коэффициент передачи по току β₀=25...100;

- температура перехода t_п=120˚С.

- постоянная времени цепи обратной связи τ_К=500пс.

Определяем следующие характеристики активного элемента:

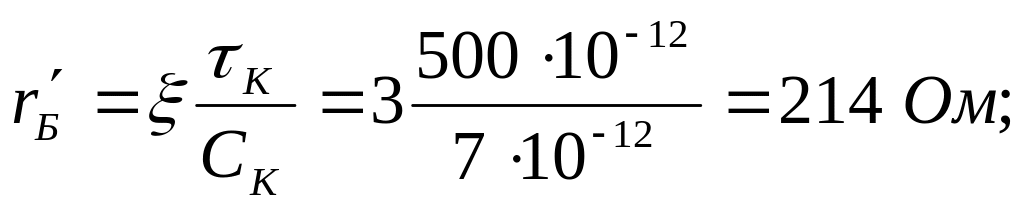

• Омическое сопротивление базы

• Сопротивление рекомбинации

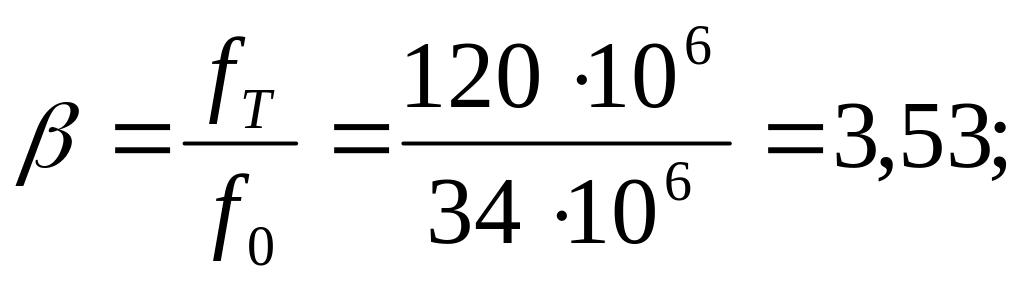

• Коэффициент передачи по току на рабочей частоте

• Крутизна проходной характеристики

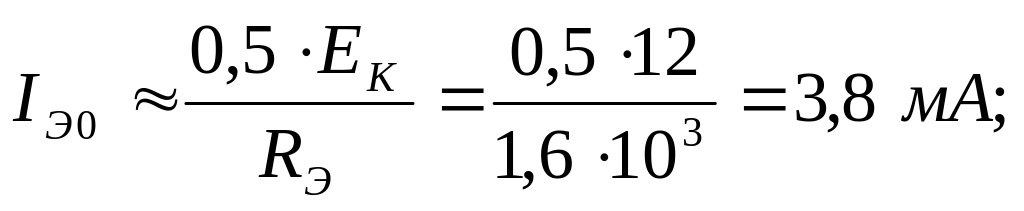

Зададимся сопротивлением R8 и сопротивлением делителя:

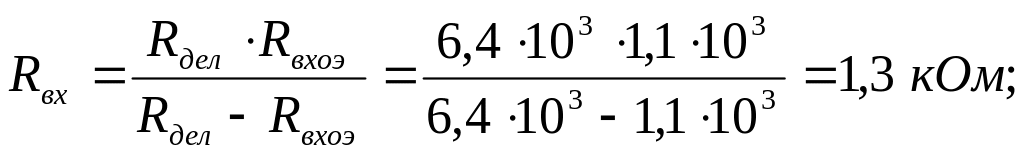

Входное сопротивление эмиттерного повторителя определяется как: R_вхэп=(R_дел║R_вх), следовательно

, - можно пренебречь т.к. <<R_э и >>R_Э, тогда определим необходимое значение R_H.

Определим коэффициент усиления эмиттерного повторителя:

Коэффициент передачи по мощности:

Выходное сопротивление эмиттерного повторителя:

Рассчитаем элементы базового делителя:

Произведем расчет фильтра. В качестве фильтра используем систему из двух связанных контуров рисунке 18.

Рисунок 18 Схема фильтра

Задаемся нагруженной добротностью Q=5, и ненагруженной Q_хх=100.

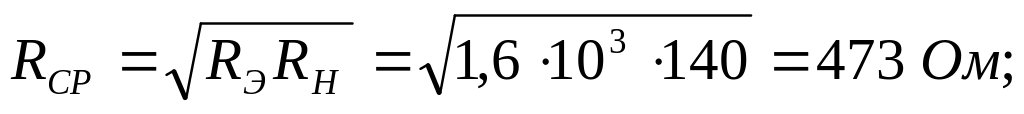

Определим минимальное сопротивление нагрузки

Сопротивление нагрузки в нашем случае совпадает со входным сопротивлением следующего каскада

Произведем расчет параметров фильтра:

7.

8.

9.

10.

11.

12.

Определим добротность рассчитанного фильтра:

КПД фильтра:

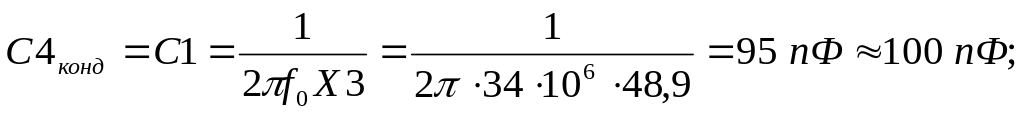

Расчет номиналов элементов фильтра:

4 Расчет колебательной системы ок

Поскольку все каскады передатчика работают в режиме с отсечкой, то необходимый коэффициент фильтрации обеспечивается только за счет выходного фильтра.

Общий коэффициент фильтрации можно найти по формуле

,

где п- номер гармоники;

Р₁,Р_п – мощности первой и п-ой гармоники;

α₁, α₀- коэффициенты Берга.

Найдем коэффициент фильтрации антенного контура.

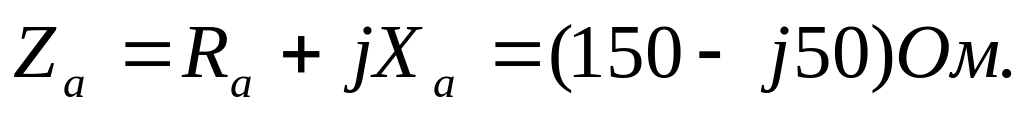

Сопротивление нагрузки равно

Поскольку , то

Следовательно, коэффициент фильтрации антенного контура равен

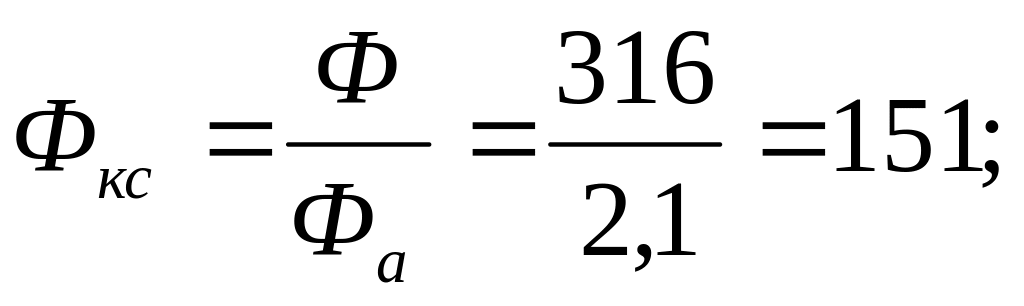

Нам задан коэффициент фильтрации Ф=25дБ или Ф=316, тогда необходимый коэффициент фильтрации колебательной системы равен:

Теперь определим добротность колебательной системы необходимую для получения требуемого коэффициента фильтрации.

• для одиночного П-контура:

• для сдвоенного П-контура:

Поскольку в фильтрах задаются добротностью Q<5, то нам подходит только второй вариант колебательной системы.

Список использованных источников

1. Ворона В.А. Радиопередающие устройства: Учебное пособие для вузов. – М.: Горячая линия –Телеком. 2008. – 384с.

2. Козюренко Ю.И. Звукозапись с микрофона. М.: Связь 1988

3. Корчагин Ю.В. О выборе типа транзистора для высокочастотного усилителя мощности./ Под ред. Николаевского – М.: Связь 1974.

4. Проектирование радиопередающих устройств/ Под ред. В.В. Шахгильдяна. - М.: Радио и связь, 1984.

5. Проектирование радиопередающих устройств СВЧ: Учеб. Пособие для вузов/ Под ред. Г.М.Уткина. – М.: Энергия, 1967 - 376с.

6. Справочник по акустике / ред. М.А. Сапожкова. – М.: Радио и связь, 1989

7. Транзисторы для аппаратуры широкого применения: Справочник/ Под ред. Б.Л. Перельмана- М.: Радио и связь, 1981.- 656с.
