5.2.3. Феррорезонансные перенапряжения в электрических сетях
Феррорезонансные перенапряжения в сетях возникают при неполнофазных режимах и при работе приемного трансформатора на холостом ходу или с малой нагрузкой.
Рассмотрим
трехфазную сеть и ее схему замещения,
в которой произошел обрыв одного провода
с заземлением его со стороны источника
питания (рис. 5.4).
При данном неполнофазном режиме
появляется замкнутая цепь, состоящая
из последовательно включенных активного
сопротивления R,
емкости поврежденного провода относительно
земли
и нелинейной индуктивности ветви
намагничивания приемного трансформатора
.
При переменном напряжении справедливо равенство:
.
Решив
данное уравнение относительно
,
получим:
. (5.4)
Рис. 5.4. Неполнофазный режим в сети и его схема замещения
Построим
график и нанесем на нем вольт-амперную
характеристику нелинейной индуктивности
.

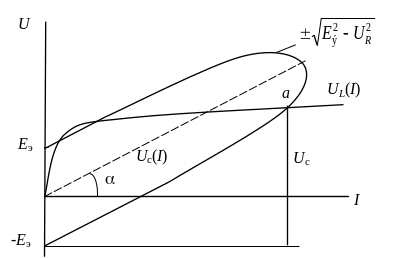

Рис. 5.5. Вольт-амперные характеристики элементов схемы по рис. 5.4
Правая
часть выражения (5.4) представляет собой
эллипс. Угол наклона эллипса зависит
от величины емкости
.
Длина
большой полуоси эллипса зависит от
величины активного сопротивления и
равна
.
При малом значении R
эллипс
пересекается с вольт-амперной
характеристикой нелинейной индуктивности.
Ордината от точки пересечения «а»
до
определяет величину напряжения на
емкости линии при феррорезонансе.
Значение этого напряжения может достигать
3-4 кратного фазного напряжения линии
.
Наибольшее перенапряжение возникают
в сетях с изолированной нейтралью. При
заземленной нейтрали источника питания,
как показано на рис. 5.4, а
пунктирной линией, феррорезонанс
наступает при обрыве провода без его
заземления. В этом случае эквивалентная
ЭДС (
)
в схеме замещения уменьшается и
перенапряжение при феррорезонансе не
превышают
.
В случае если приемный трансформатор будет загружен хотя бы на 25 %, то при неполнофазном режиме феррорезонанс не наступит. Включение нагрузки равносильно тому, что в схеме замещения увеличивается активное сопротивление R и при некотором его значении большая полуось эллипса уменьшится на столько, что он не будет пересекаться с вольт-амперной характеристикой нелинейной индуктивности.
В
обоих случаях мы рассматривали приемный
трансформатор, работающий с изолированной
нейтралью. В случае ее заземления при
неполнофазном режиме так же могут
возникнуть феррорезонансные перенапряжения
до
.
При этом виде феррорезонанса на
поврежденном проводе наводится ЭДС
через междуфазовые емкости
(на схеме они не показаны) и за счет
обратной трансформации напряжения с
вторичной обмотки трансформатора,
соединенной по схеме треугольник. По
треугольнику проходят токи нулевой
последовательности по всем трем фазам
вторичной обмотке. Один из этих токов
за счет обратной трансформации наводит
ЭДС в оборванном проводе.
Более подробно теория феррорезонансных перенапряжений изложена в ЛР № 5 [4].
5.3. Коммутационные перенапряжения
Коммутационные
перенапряжения сопровождаются переходными
процессами в момент включения или
отключения выключателя и характеризуются
ударным коэффициентом
.
Существуют 6 основных видов коммутационных перенапряжений. Рассмотрим их по порядку.
