5.5. Ограничение внутренних перенапряжений
В установках до 220 кВ координацию изоляции, то есть согласование ее уровня с возможными перенапряжениями, экономически выгодно выполнять за счет усиления изоляции, не прибегая к специальным защитным средствам ограничения внутренних перенапряжений. В тоже время в эксплуатации должны быть предусмотрены следующие организационные и технические мероприятия, направленные на снижения некоторых видов внутренних перенапряжений.
- Стараются уменьшить вероятность возникновения неполнофазного режима, путем отказа от применения предохранителей в установках высокого напряжения, а так же не допускать длительную работу трансформаторов на холостом ходу (феррорезонанс).
- В цепях отключения батарей статических конденсаторов (БСК) применяют быстродействующие выключатели, а на длинных линиях – выносные трансформаторы напряжения, снижающие перенапряжения при отключении емкости.
- Устанавливают грозозащитные разрядники или ОПН в цепях отключения трансформаторов и двигателей, для ограничения перенапряжений при отключении индуктивности. В этом случае разрядник рассеивает небольшую энергию, так как продолжительность таких перенапряжений не превышает 10 мс.
- Применяют компенсированную или резистивно-заземленную нейтраль в разветвленных сетях напряжением 6-35 кВ.
В установках сверхвысокого напряжения (СВН) идут по другому пути. Уменьшают запас по изоляции, но при этом применяют радикальные меры, ограничивающие внутренние перенапряжения. К ним относятся использование шунтирующих реакторов на длинных линиях и специальных коммутационных или комбинированных разрядников.
Почти все коммутационные перенапряжения превышают уровень изоляции линий СВН. Для их ограничения применяют разрядники с повышенной пропускной способностью, позволяющие срезать пики перенапряжений переходного процесса в течение 3-4 периодов промышленной частоты. К ним относятся вентильный разрядник с тервитовым сопротивлением или ОПН. Например, на линиях 330-750 кВ применяют комбинированный (грозозащитный и коммутационный) разрядник серии РВМК. Его принципиальная схема и вольт-амперная характеристика приведены на рис. 5.13.

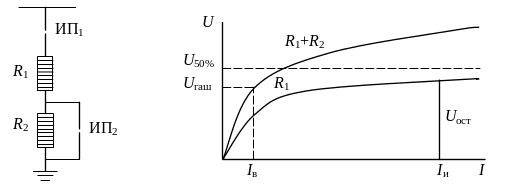

Рис. 5.13. Схема замещения и ВАХ комбинированного разрядника РВМК
При
коммутационных перенапряжениях
сопровождающий ток
 ,
протекающий через разрядник, небольшой
до 2 кА. Падение напряжения на сопротивлении
,
протекающий через разрядник, небольшой
до 2 кА. Падение напряжения на сопротивлении
 будет недостаточное для пробоя искрового
промежутка
будет недостаточное для пробоя искрового
промежутка
 и току
соответствует повышенное напряжение
гашения
на сопротивлениях
и току
соответствует повышенное напряжение
гашения
на сопротивлениях
 .
При грозовых перенапряжениях импульсный
ток разрядника
.
При грозовых перенапряжениях импульсный
ток разрядника
 достаточно большой (около 10 кА), падение
напряжения на
возрастает, что приводит к пробою
и шунтированию сопротивления
.
В результате остающееся напряжение
разрядника
достаточно большой (около 10 кА), падение
напряжения на
возрастает, что приводит к пробою
и шунтированию сопротивления
.
В результате остающееся напряжение
разрядника
 на нелинейном сопротивлении
не превышает уровень защищаемой изоляции.
Например, в разряднике типа РВМК-500
удалось повысить напряжение гашения
до
на нелинейном сопротивлении
не превышает уровень защищаемой изоляции.
Например, в разряднике типа РВМК-500
удалось повысить напряжение гашения
до
 при пределе электрической прочности
изоляции линии
при пределе электрической прочности
изоляции линии
 .
.
На линиях СВН после коммутационных перенапряжений наступают установившиеся перенапряжения за счет емкостного эффекта, значение которых, как правило, выше . Дуга в разряднике в этом случае не погаснет, и он выйдет из строя. Для успешного гашения дуги в разряднике к линии необходимо мгновенно подключить дополнительные шунтирующие реакторы, снижающие установившиеся перенапряжения ниже . Для этого применяют следующую схему безинерционного подключения шунтирующих реакторов (рис. 5.14).
В
нормальном режиме главный выключатель
Q
реактора включен, а отделитель S
отключен. При перенапряжении более
 пробивается искровой промежуток ИП и
реактор мгновенно подключается к линии.
Ток реактора приводит к срабатыванию
максимального токового реле КА,
которое замыкает контакты в цепи
включения отделителя
S,
дуга в ИП гаснет и реактор остается
подключенным к линии. Для восстановления
исходного режима выключатель Q
и
отделитель S
отключают,
затем выключатель Q
вновь
включают. Этот процесс происходит
автоматически или вручную после
восстановления номинального напряжения
в линии.
пробивается искровой промежуток ИП и
реактор мгновенно подключается к линии.
Ток реактора приводит к срабатыванию
максимального токового реле КА,
которое замыкает контакты в цепи
включения отделителя
S,
дуга в ИП гаснет и реактор остается
подключенным к линии. Для восстановления
исходного режима выключатель Q
и
отделитель S
отключают,
затем выключатель Q
вновь
включают. Этот процесс происходит
автоматически или вручную после
восстановления номинального напряжения
в линии.

Рис. 5.14. Схема безинерционного подключения шунтирующего реактора
В настоящее время для линий СВН разработан и находится в опытной эксплуатации выключатель с синхронным включением. У него замыкание главных контактов при включении происходит в момент перехода синусоидального напряжения источника питания через нуль, что способствует ограничению пиковых перенапряжений при включении разомкнутой линии и при АПВ.
Есть также разработки выключателей с шунтирующими резисторами. У этих выключателей, прежде чем включить главные контакты линию включают через резистор с помощью вспомогательных контактов. При отключении, наоборот, вначале отключаются главные контакты и линия остается включенной через резистор, а затем вспомогательные контакты окончательно отключают линию. Во всех этих случаях через шунтирующий резистор разряжается остаточный заряд линии и коммутационные перенапряжения ограничиваются.
