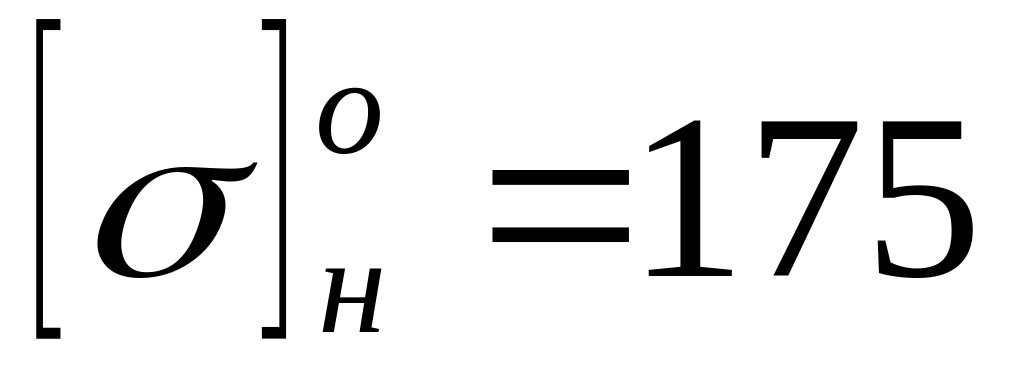

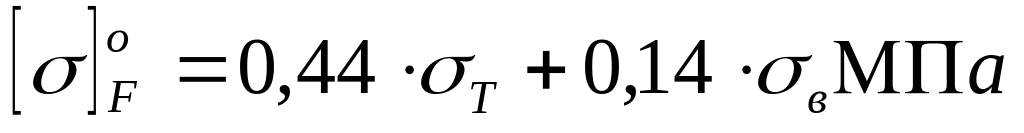

Значения []он , oF и sf
Группа материала |
Для расчёта зубьев |
SF |
|
на прочность рабочих поверхностей |
на изгибную выносливость |
||
I |
|
|
1,75 |
II |
|
||
III |
|
|
2,0 |
Примечания: 1). Большие значения []он для червяков с твёрдыми (HRC 45) шлифованными и полированными витками, меньшие – в остальных случаях.
2). Для передач с расположением червяка вне масляной ванны следует уменьшить []он на 15%.
Таблица 2.3
Значения []Нmax и []Fmax
-
Группа материала
[]Нmax
[]Fmax
I
4т
0,8Т
II
2т
III
1,65ви
0,75ви
3. Расчет червячной передачи
3.1 Выбор числа заходов червяка и числа зубьев колеса
Число заходов червяка z1 рекомендуется принимать в зависимости от передаточного числа, найденного при разбивке по ступеням.
u |
8…14 |
14…30 |
>30 |
z1 |
4 |
2 |
1 |

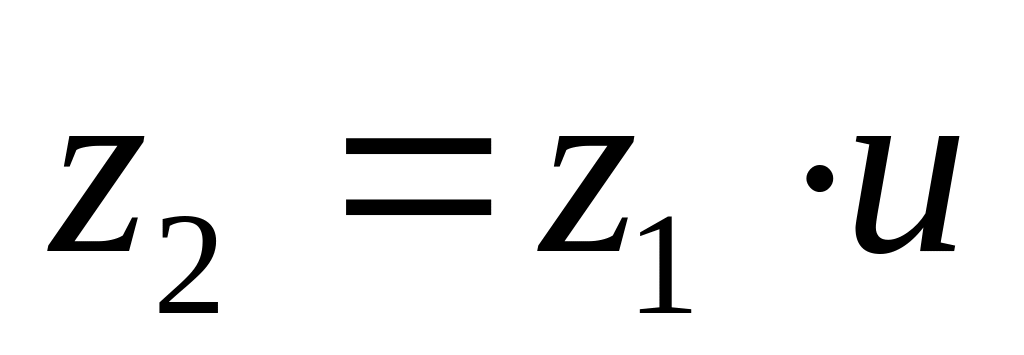

Тогда число зубьев колеса:
(3.1)
При этом z2min 26, z2max 125.
3.2 Межосевое расстояние

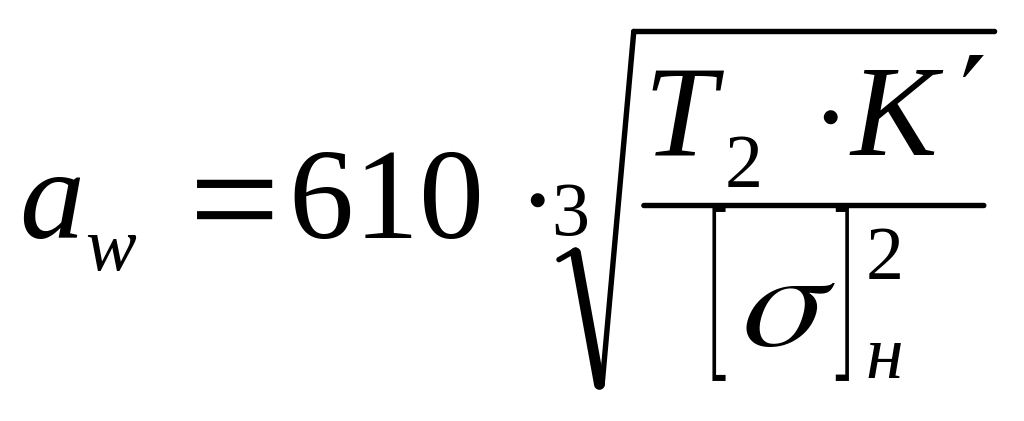

Расчётное значение межосевого расстояния находится по формуле:
(3.2)
где Т2 – момент на валу червячного колеса, Нм; []Н – допускаемые контактные напряжения (см. п.2); К' – ориентировочное значение коэффициента нагрузки.

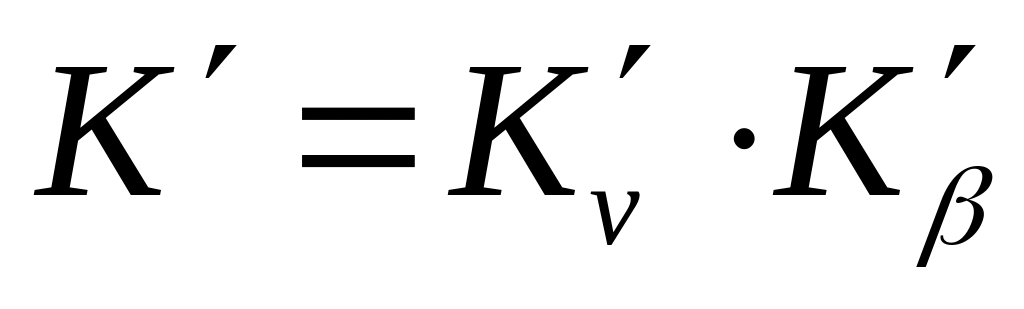

(3.3)

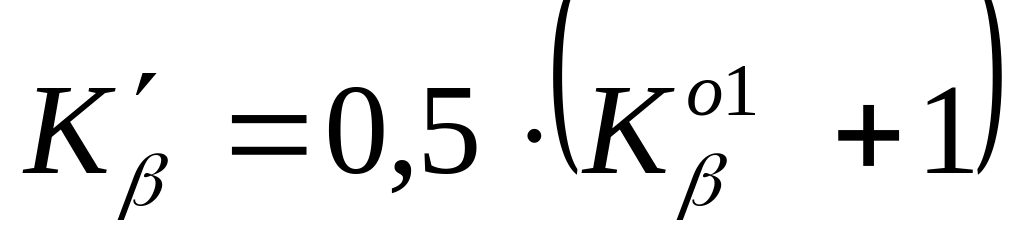

где К'v – скоростной коэффициент, который для предварительных расчётов при переменной нагрузке принимается равным единице K'v=1; К' – коэффициент концентрации нагрузки:
Значения начального коэффициента концентрации нагрузки Ко1 находятся по графику (рис. 3.1), при постоянной нагрузке Ко1=1.
Рис. 3.1 Ориентировочное значение Ко1
При крупносерийном и массовом производстве редукторов (передач), а также для стандартных редукторов (передач) полученное значение аw округляют до ближайших величин (табл.3.1), для нестандартных редукторов и их мелкосерийном и единичном выпуске – до ближайшего значения из ряда Ra 40 (ГОСТ6636-69).
Таблица 3.1
Межосевое расстояние аw и
передаточные числа u по ГОСТ 2144-76
аw |
40; 50; 63; 80; 100; 125; 140; 160; 180; 200; 225; 250; 280; 315; 400; 450; 500. |
u |
8; 9; 10; 11,2; 12,5; 14; 16; 18; 20; 22,4; 25; 28; 31,5; 40; 45; 50; 56; 63. |

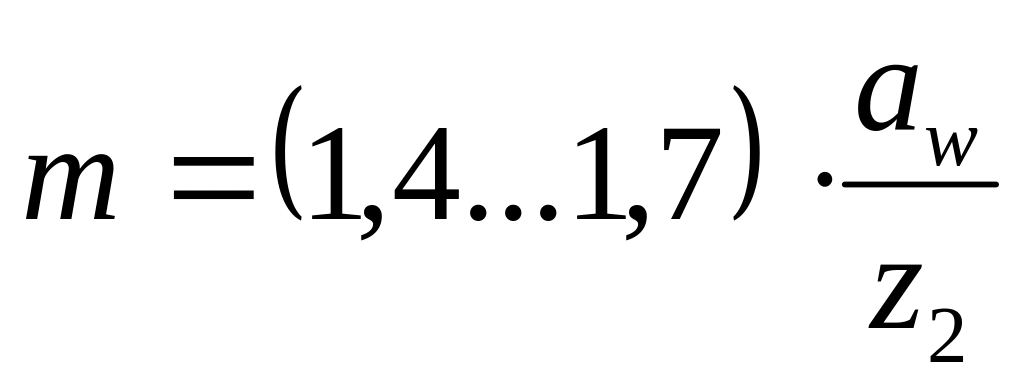

3.3 Осевой модуль
(3.4)
Полученное расчётом значение модуля округляется до стандартного ближайшего значения (табл.3.2).

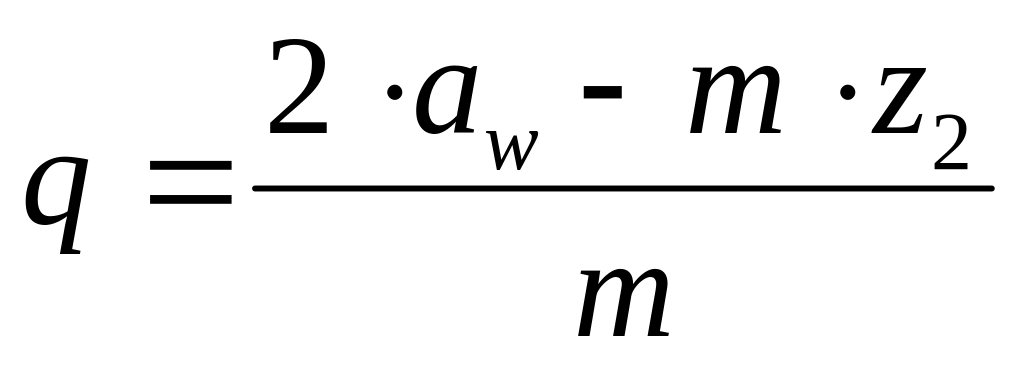

3.4 Коэффициент диаметра червяка
(3.5)
Расчётное значение q округляется до ближайшего значения (табл.3.2) в соответствии с модулем.
Таблица 3.2
Модули m и коэффициенты
диаметра червяка q по ГОСТ 19672-74
m |
1,6 |
2 |
2,5 |
(3) |
3,15 |
(3,5) |
4 |
5 |
(6) |
6,3 |
8 |
10 |
(12) |
12,5 |
16 |
20 |
q |
10; 12,5; 16; 20 |
8; 10; (12); 12,5; 16; 20 |
8; 10; (12); 12,5; 16; 20 |
(10); (12) |
8; 10; 12,5; 16; 20 |
(10); (12*) (14*) |
8; (9); 10; (12*) 12,5; 16; 20 |
8; 10; 12,5 16; 20 |
(9); (10) |
8; 10; 12,5; 14; 16; 20 |
8; 10; 12,5; 16; 20 |
8; 10; 12,5; 16; 20 |
(10**) |
8; 10; 12,5; 16; 20 |
8; 10; 12,5; 16
|
8; 10 |
* Только при z1 = 1. ** Только при z1 = 1 и 2. Примечание. Значения, не заключенные в скобки, являются предпочтительными. |
||||||||||||||||
Примечание: любому из сочетаний m и q соответствуют значения z1=1,2 и 4.
