Коэффициент кFv
Степень точности |
Твёрдость поверхности зубьев |
Окружная скорость v (vm), м/с |
|||||
1 |
2 |
4 |
6 |
8 |
10 |
||
6 |
а |
|
|
|
|
|
|
б |
|
|
|
|
|
|
|
7 |
а |
|
|
|
|
|
|
б |
|
|
|
|
|
|
|
8 |
а |
|
|
|
|
|
|
б |
|
|
|
|
|
|
|
9 |
а |
|
|
|
|
|
|
б |
|
|
|
|
|
|
|

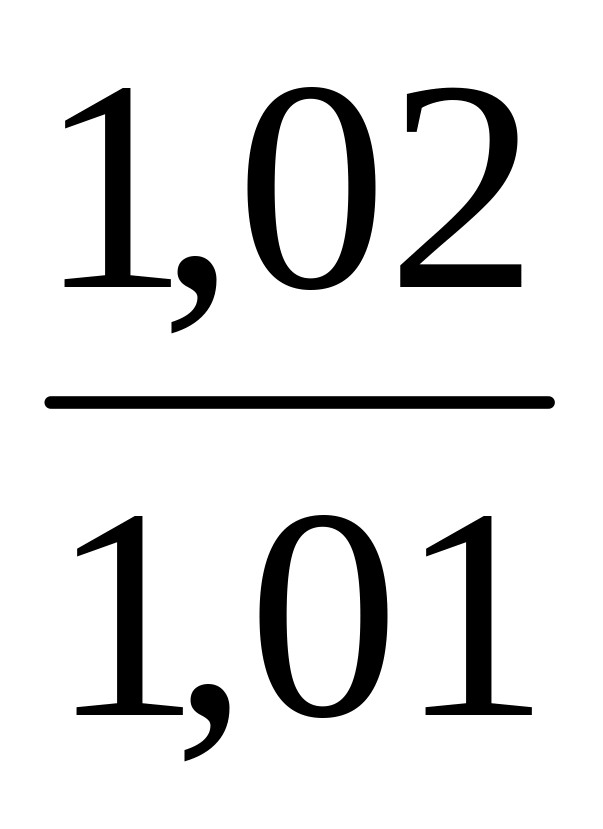

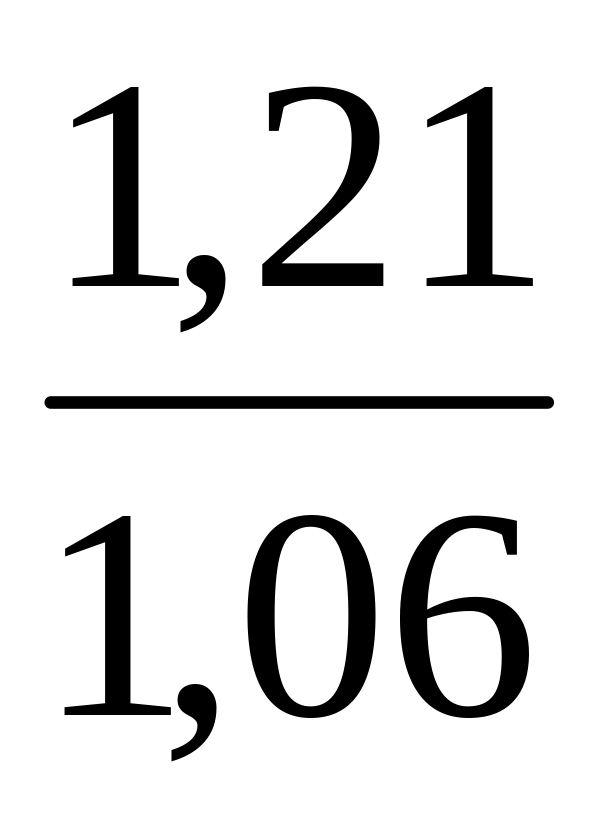

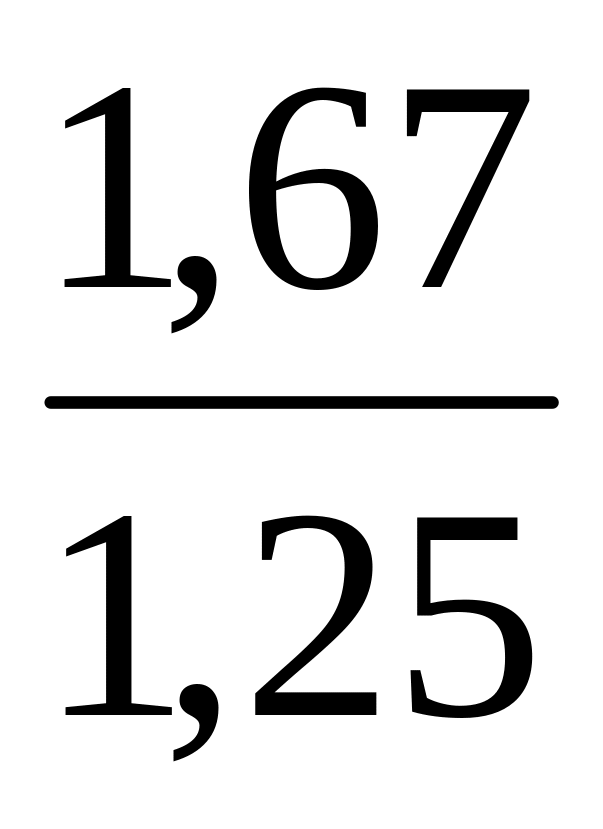

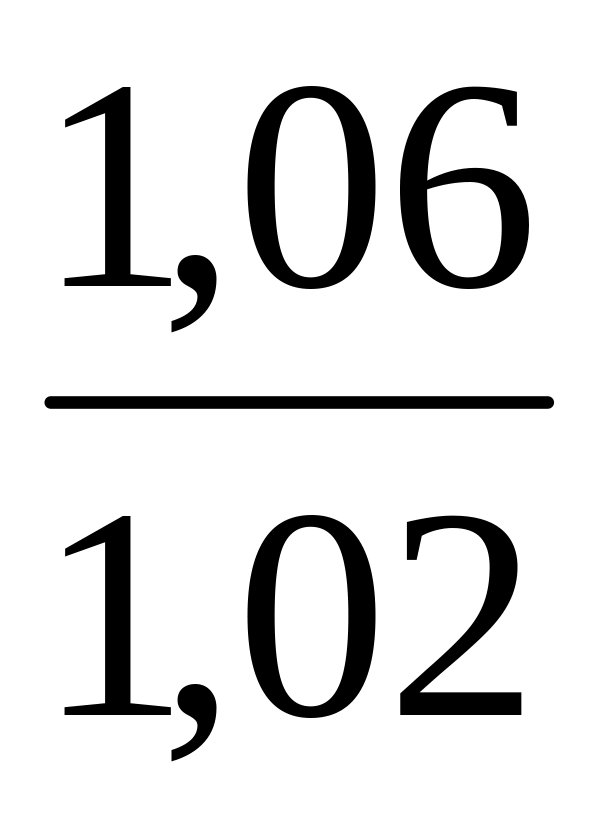

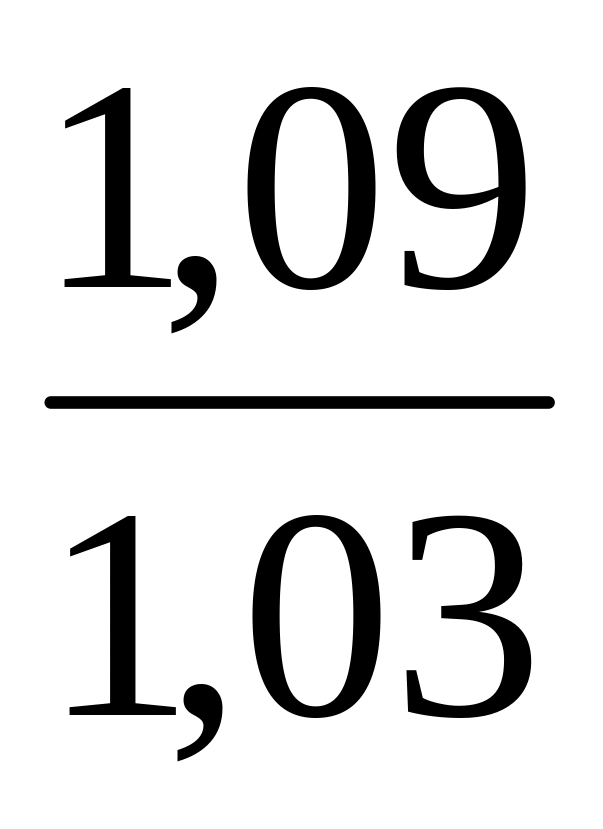

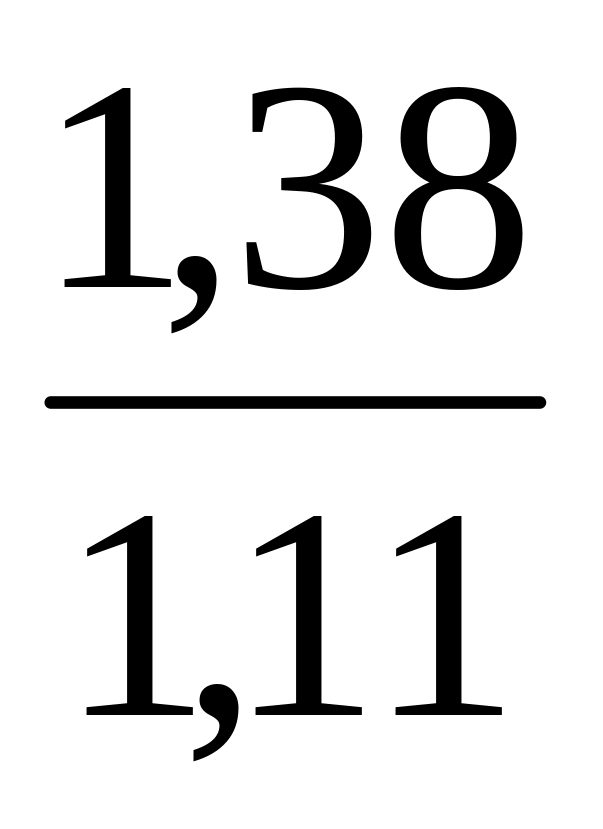

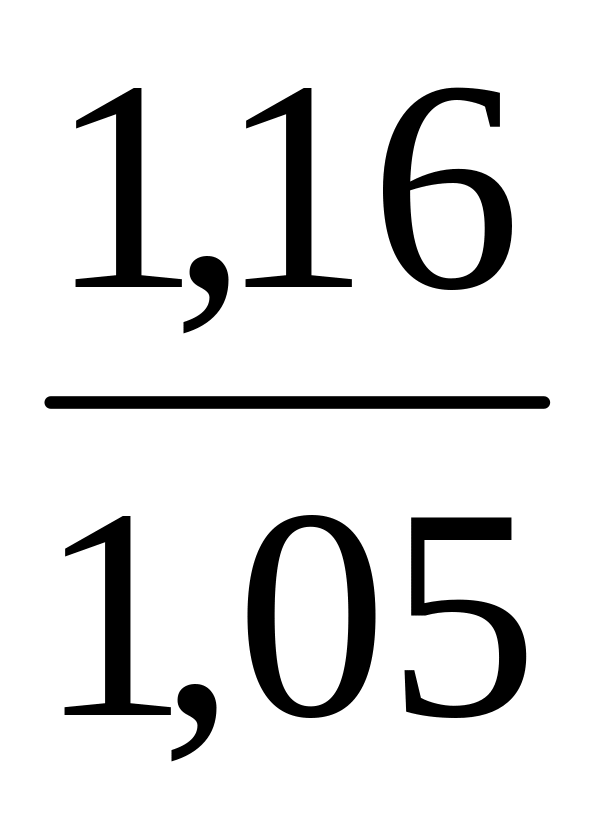

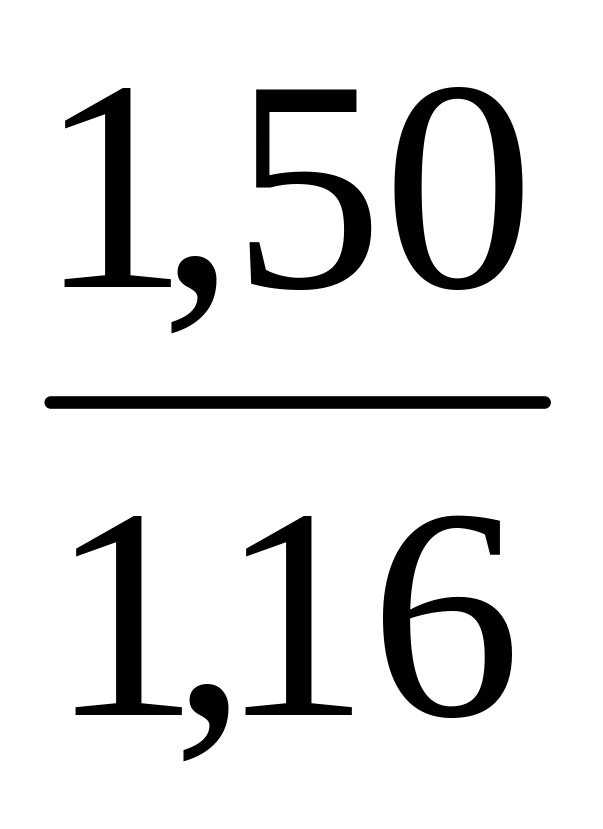

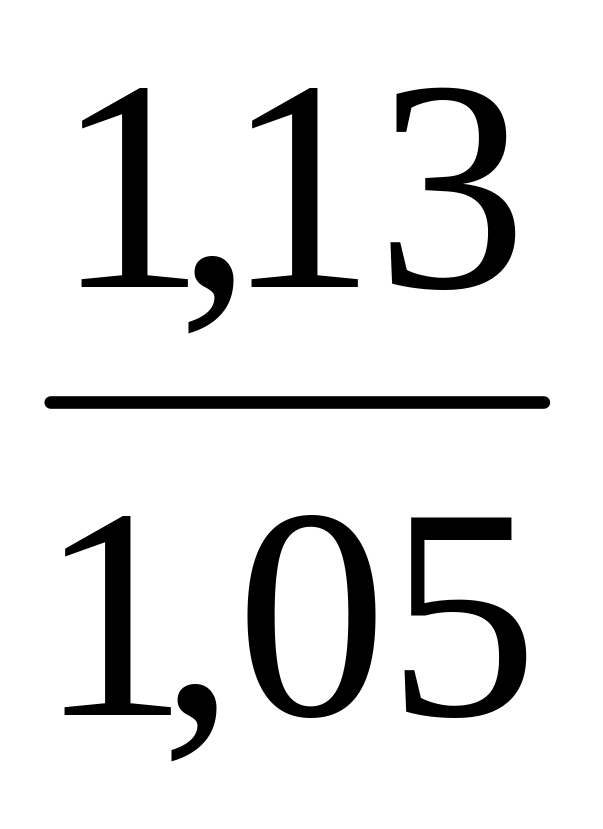

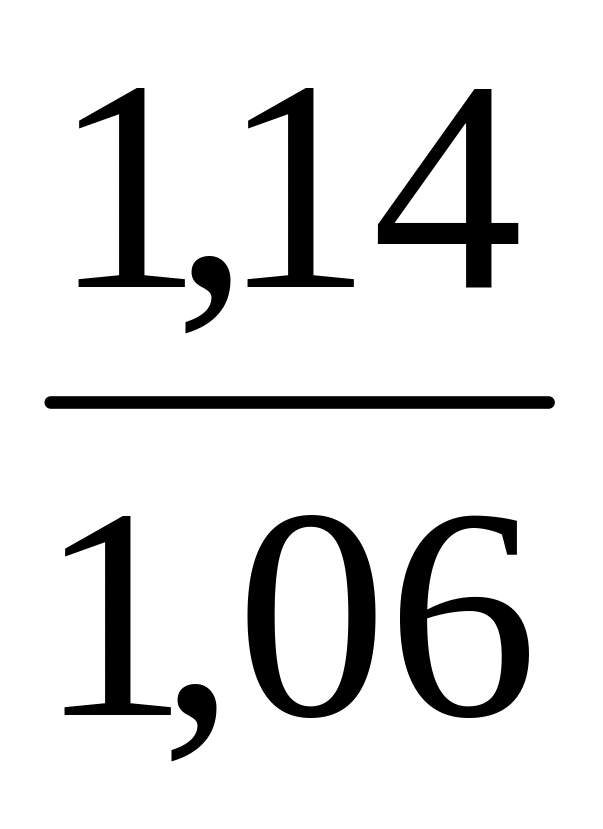

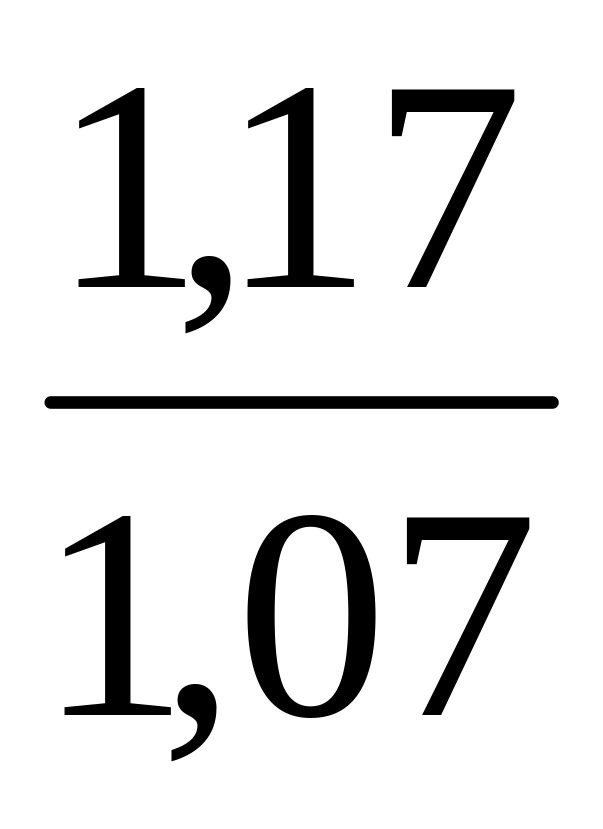

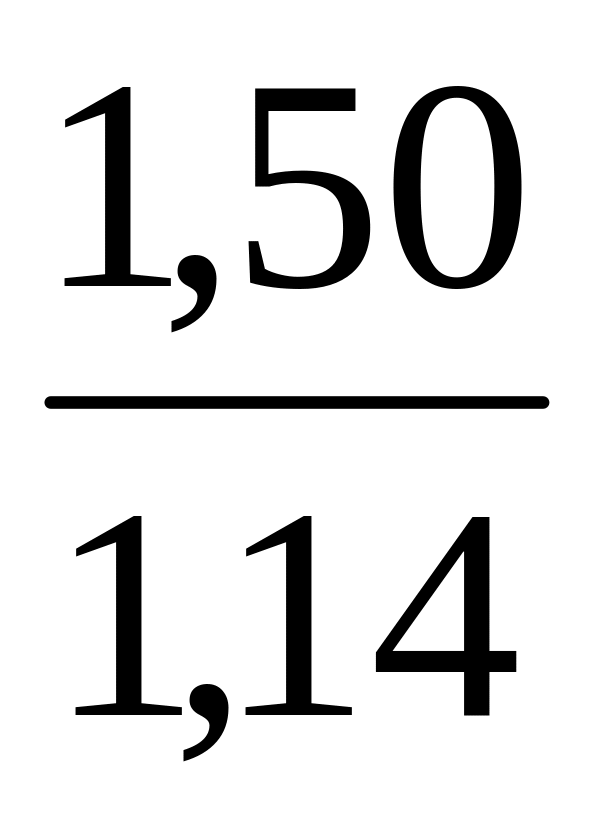

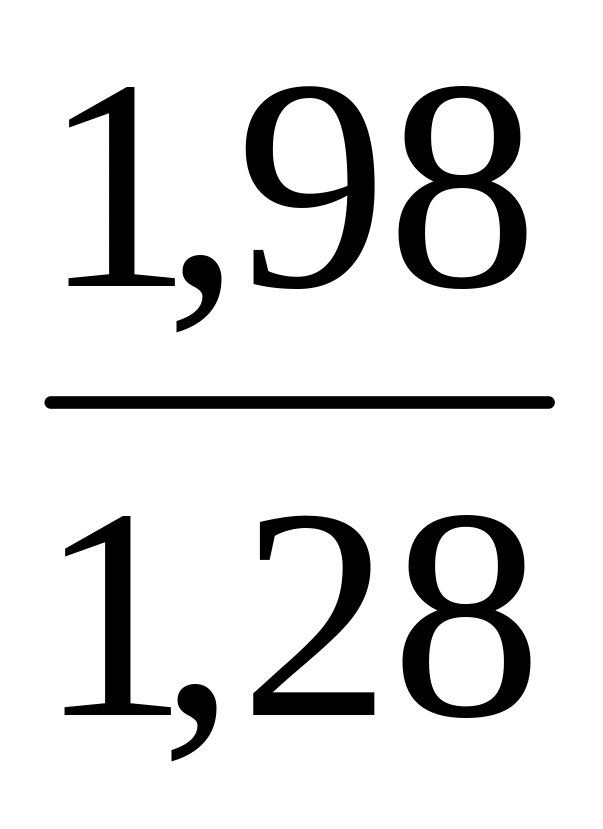

В табл. 2.8. числитель – прямозубые колёса;
знаменатель – косозубые колёса.
Таблица 2.9
Коэффициент формы зуба yf
z или zv |
Коэффициенты смещения инструмента |
||||||||
-0,5 |
-0,4 |
-0,25 |
-0,16 |
0 |
+0,16 |
+0,25 |
+0,4 |
+0,5 |
|
12 |
— |
— |
— |
— |
— |
— |
— |
3,68 |
3,46 |
16 |
— |
— |
— |
— |
4,28 |
4,02 |
3,78 |
3,54 |
3,40 |
20 |
— |
— |
— |
4,40 |
4,07 |
3,83 |
3,64 |
3,50 |
3,39 |
25 |
— |
— |
4,30 |
4,13 |
3,90 |
3,72 |
3,62 |
3,47 |
3,40 |
32 |
4,50 |
4,27 |
4,05 |
3,94 |
3,78 |
3,65 |
3,59 |
3,46 |
3,40 |
40 |
4,14 |
4,02 |
3,88 |
3,81 |
3,70 |
3,61 |
3,57 |
3,48 |
3,42 |
50 |
3,96 |
3,88 |
3,78 |
3,73 |
3,66 |
3,58 |
3,54 |
3,49 |
3,44 |
63 |
3,82 |
3,78 |
3,71 |
3,68 |
3,62 |
3,57 |
3,54 |
3,50 |
3,47 |
71 |
3,79 |
3,74 |
3,68 |
3,66 |
3,61 |
3,56 |
3,55 |
3,50 |
3,48 |
80 |
3,73 |
3,70 |
3,66 |
3,63 |
3,60 |
3,55 |
3,55 |
3,51 |
3,50 |
90 |
3,70 |
3,68 |
3,64 |
3,62 |
3,60 |
3,55 |
3,55 |
3,53 |
3,51 |
100 |
3,68 |
3,66 |
3,62 |
3,61 |
3,60 |
3,56 |
3,56 |
3,55 |
3,52 |
160 |
3,64 |
3,62 |
3,62 |
3,62 |
3,62 |
3,59 |
3,58 |
3,56 |
3,56 |
|
3,63 |
3,63 |
3,63 |
3,63 |
3,63 |
3,63 |
3,63 |
3,63 |
3,63 |
