Содержание
Введение………………………………………………………………………... |
3 |
Исходные данные………………………………………………………………. |
4 |
1 Расчет полосы пропускания трафика……………………………………….. |
6 |
1.1 Расчет полосы пропускания для трафика Е1…………………………….. |
6 |
1.2 Расчет полосы пропускания для трафика Ethernet………………………. |
7 |
2 Расчет общей полосы пропускания и обоснование выбора уровня иерархии SDH……………………………...…………………………………………. |
8 |
3 Обоснование выбора топологии сети............................................................. |
11 |
4 Расчет затухания на участках исходя из таблицы расстояний..................... |
14 |
5 Обоснование выбора оптического передатчика............................................ |
16 |
6 Выбор схемы синхронизации сети.................................................................. |
17 |
7 Расчет количества и определение типа требуемых интерфейсов................ |
18 |
8 Обоснование выбора оборудования................................................................ |
20 |
9 Составление IP-плана для подсистемы управления сетью………………... |
22 |
Заключение……………………………………………………………………... |
24 |
Список использованных источников…………………………………………. |
25 |
Приложение А |
|
Приложение Б |
|
Приложение В |
|
Введение
SDH (SynchronousDigitalHierarchy)–синхронная дискретная иерархия. Европейский стандарт на использование оптических кабелей в качестве физической среды для скоростных сетей передачи на большие расстояния. SDH обладает рядом достоинств:
-универсальность и единство национальных стандартов;
-абсолютно синхронная сеть;
-поддержка сложных топологий;
-встроенные механизмы защиты трафика;
-возможность передачи различных видов трафика.
Исходные данные
Вариант: 3-10
Схема прокладки кабеля выглядит следующим образом:
Рис.1 Схема №3 прокладки кабеля
Матрица трафика и таблица расстояний представлена в виде:
Рис.
2 Матрица трафика и таблица расстояний

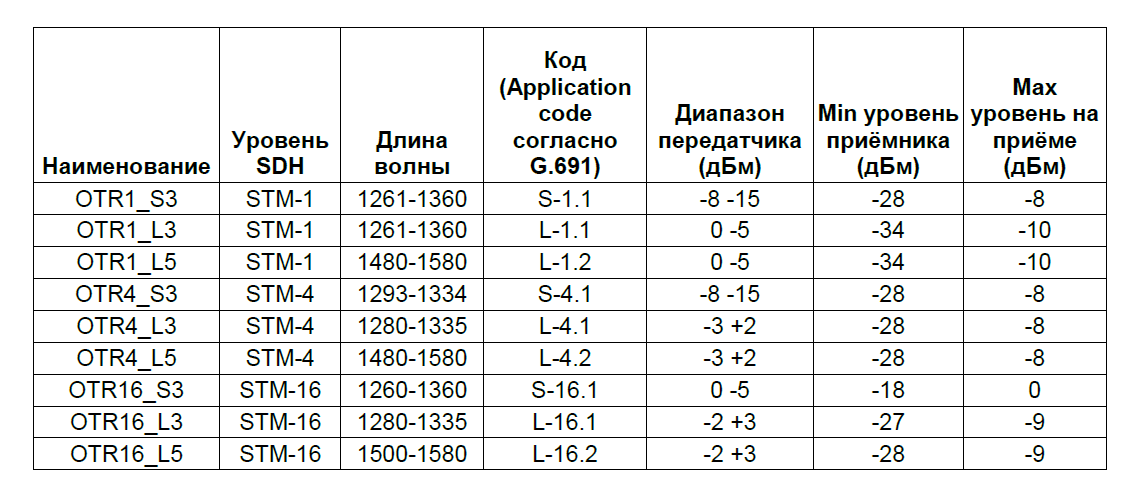

Рис.3 Таблица параметров оптических приемопередатчиков SDH для линейки оборудования BG, производства ECITelecom
1 Расчет полосы пропускания трафика
Расчет полосы пропускания для трафика е1
Полосу пропускания рассчитываем исходя из матрицы трафика. Для данного варианта имеются физические соединения между узлами 1-2-3-4-5-6.
Расчет производится по логической топологии сети.
Между узлами 1-2 напрямую передается 63 потока Е1. Так как мы осуществляем передачу с защитой по кольцу, тогда то же самое проделываем с остальным трафиком Е1.
Рис. 1 Полоса пропускания для трафика Е1
Расчет полосы пропускания для трафика Ethernet
Для Ethernet трафика расчет производится аналогичным способом. В данном случае трафик передается с помощью контейнеров VC-4. Так на участке 1-2-3-4-5-6 – 14 VC-4.
Рис. 2 Полоса пропускания для трафика Ethernet
